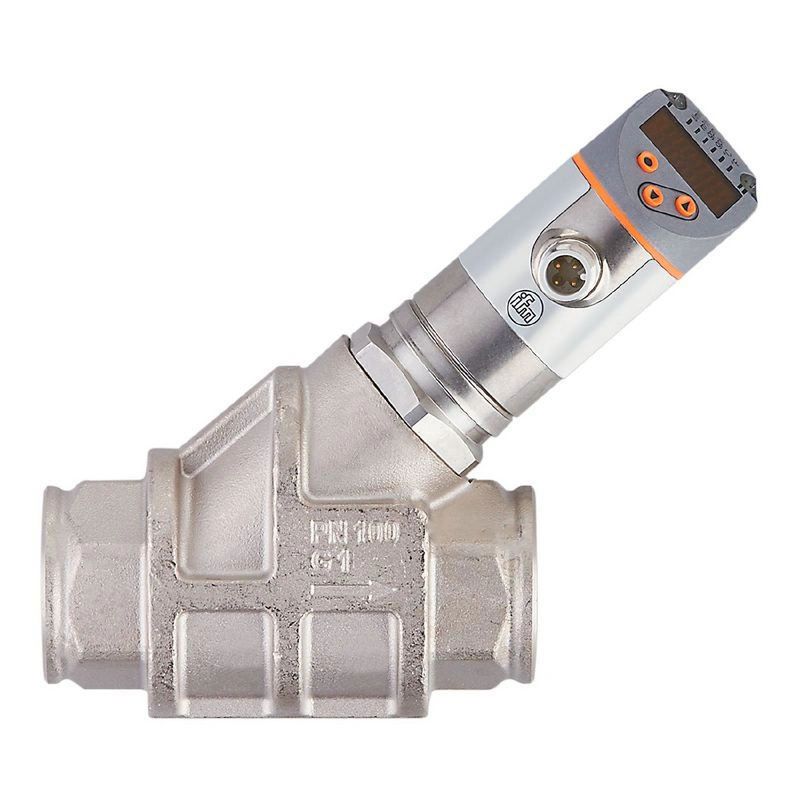

      Расходомер со встроенным устройством предотвращения обратного потока и дисплеем SB7243 IFM

      SB7243Скопировано!

      ifm

      Расходомер со встроенным устройством предотвращения обратного потока и дисплеем

      • Быстрые изменения расхода или температуры не влияют на измерение
      • Высокая динамика измерений уменьшает типовое исполнение
      • Не требуется длина входного и выходного трубопроводов
      • Специально адаптирован к маслу для оптимальных результатов измерений
      Артикул: SBG11KL0FRKG Скопировано!
      Поделиться ссылкой:

      Характеристики продукта

      Диапазон измерения
      1…25 л/мин 0.06…1.5 м³/ч 16…396.5 галлон 0.26…6.6 гал/мин
      Технологическое присоединение резьбовое соединение G 1 внутренняя резьба

      Применение

      Особенность Позолоченные контакты
      Среда Жидкости; масла (вязкость 320 мм²/с при 40 °C)
      Температура среды [°C] -10…100
      Номинальное давление [бар] 100
      Номинальное давление [Мпа] 10
      Указание по номинальному давлению
      при температуре среды >70°C: 80 бар / 8 МПа

      Электрические данные

      Рабочее напряжение [В] 18…30 DC; (до SELV/PELV ; "класс поставки 2" согласно cULus)
      Потребляемый ток [мА] < 50
      Класс защиты III
      Защита от обратной полярности да
      Время задержки включения [с] < 3

      Выходные данные

      Общее количество выходов 2
      Выходной сигнал коммутационный сигнал; аналоговый сигнал; частотный сигнал; IO-Link
      Макс. Падение напряжения на коммутируемом выходе постоянного тока [В] 2
      Макс. токовая нагрузка на выход [мА] 150; (200: …60 °C; Температура окружающей среды; 250: …40 °C; температура окружающей среды)
      Аналоговый токовый выход [мА] 4…20
      Макс. нагрузка [Ω] 500
      Защита от короткого замыкания да
      Защита от перегрузки да
      Частота выходного сигнала [Гц] 0…10000

      Диапазон измерения/установки

      Диапазон измерения
      1…25 л/мин 0.06…1.5 м³/ч 16…396.5 gph 0.26…6.6 гал/мин
      Диапазон отображения
      0…30 л/мин 0…1.8 м³/ч 0…475.5 галлонов в час 0…7.93 гал/мин
      Разрешение
      0.01 л/мин 0.001 м³/ч 0.1 галлон 0.001 г/мин
      Заданное значение SP
      0.16…25 л/мин 0.01…1.5 м³/ч 2.5…396 gph 0.04…6.6 гал/мин
      Точка сброса rP
      0…24.84 л/мин 0…1.49 м³/ч 0…393.5 галлонов в час 0…6.56 гал/мин
      Конечная точка частоты, FEP
      1.66…25 л/мин 0.1…1.5 м³/ч 25.6…396 gph 0.44…6.6 гал/мин
      С шагом
      0.02 л/мин 0.002 м³/ч 0.5 галлонов в час 0.01 галлон/мин
      Частота в конечной точке FRP [Гц] 10…10000
      С шагом [Гц] 10
      Динамика измерений 1:50
      Контроль температуры
      Диапазон измерения
      -10…100 °C 14…212 °F
      Диапазон отображения
      -32…122 °C -25.6…251.6 °F
      Разрешение
      0.1 °C 0.1 °F
      Заданная точка SP
      -9.3…100 °C 15.2…212 °F
      Точка сброса rP
      -10…99.3 °C 14…210.8 °F
      С шагом
      0.1 °C 0.2 °F
      Начальная точка частоты, FSP
      -10…78 °C 14…172.4 °F
      Конечная точка частоты, FEP
      12…100 °C 53.6…212 °F
      Частота в конечной точке FRP [Гц] 10…10000

      Точность / отклонения

      Контроль расхода
      Точность (в диапазоне измерений) ± 5 % MEW; (Q > 1 л/мин; 20…70 °C Температура среды)
      Повторяемость ± 1 % MEW
      Контроль температуры
      Дрейф температуры 0,029 °C / K
      Точность [K] 3 K (25°C; Q > 1 л/мин)

      Время срабатывания

      Контроль расхода
      Время отклика [с] 0.01
      Значение процесса демпфирования dAP [с] 0…5
      С шагом [с] 0.1
      Демпфирование для аналогового выхода dAA [с] 0…5
      С шагом [с] 0.1
      Контроль температуры
      Динамическая характеристика T05 / T09 [с] T09 = 120 (Q > 1 л/мин)

      Программное обеспечение / программирование

      Варианты настройки параметров гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; токовый / частотный выход; демпфирование для переключающего выхода / аналоговый выход; дисплей можно поворачивать и выключать; стандартные единицы измерения; цвет значения процесса; коэффициент калибровки

      Интерфейсы

      Коммуникационный интерфейс IO-Link
      Тип передачи COM2 (38,4 кбод)
      Ревизия IO-Link 1.1
      Стандарт SDCI IEC 61131-9 CDV
      Профили Интеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства
      Режим SIO да
      Требуемый тип главного порта A
      Аналоговые данные процесса 2
      Двоичные данные процесса 2
      Мин. время цикла процесса [мс] 3.2
      Поддерживаемые идентификаторы устройств
      Тип эксплуатации DeviceID
      По умолчанию 1044

      Условия эксплуатации

      Температура окружающей среды [°C] 0…60
      Примечание по температуре окружающей среды
      температура среды < 80 °C
      температура среды < 100 °C: 0…40 °C
      Температура хранения [°C] -15…80
      Защита IP 65; IP 67

      Испытания / одобрения

      ЭМС
      DIN EN 61000-6-2
      DIN EN 61000-6-3
      Ударопрочность
      DIN EN 60068-2-27 20 г (11 мс)
      Виброустойчивость
      DIN EN 60068-2-6 5 g (10…2000 Гц)
      Допуск UL
      Утверждение UL нет. I006
      Номер файла UL E174189
      Директива по оборудованию, работающему под давлением Рациональная инженерная практика

      Механические данные

      Вес [г] 1604
      Материалы нержавеющая сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; латунь химически никелированная
      Материалы (смачиваемые части) нержавеющая сталь (316 / 1.4401); нержавеющая сталь (1.4404 / 316L); латунь (2.0371); латунь химически никелированная; PPS; уплотнительное кольцо: FKM
      Подключение к процессу резьбовое соединение G 1 внутренняя резьба
      Циклы переключения механические 10 миллионов

      Дисплеи / элементы управления

      Дисплей
      Дисплейный блок 6 x LED, зеленый
      состояние переключения 2 x светодиода, желтый
      измеренные значения алфавитно-цифровой дисплей, чередующаяся красно-зеленая индикация 4 цифры
      программирование алфавитно-цифровой дисплей, 4 цифры

      Примечания

      Примечания
      Рекомендация: используйте 200-микронный фильтр.
      Все данные относятся к маслу со следующей номинальной вязкостью: 320 мм²/с, 40 °C
      MW = измеренное значение
      MEW = конечное значение диапазона измерений
      Количество в упаковке 1 шт.

      Электрическое подключение

      Подключение Разъем: 1 x M12; кодировка: A; контакты: позолоченные

      Диаграммы и графики

      Диаграммы и графики SB7243
