Описание производителя

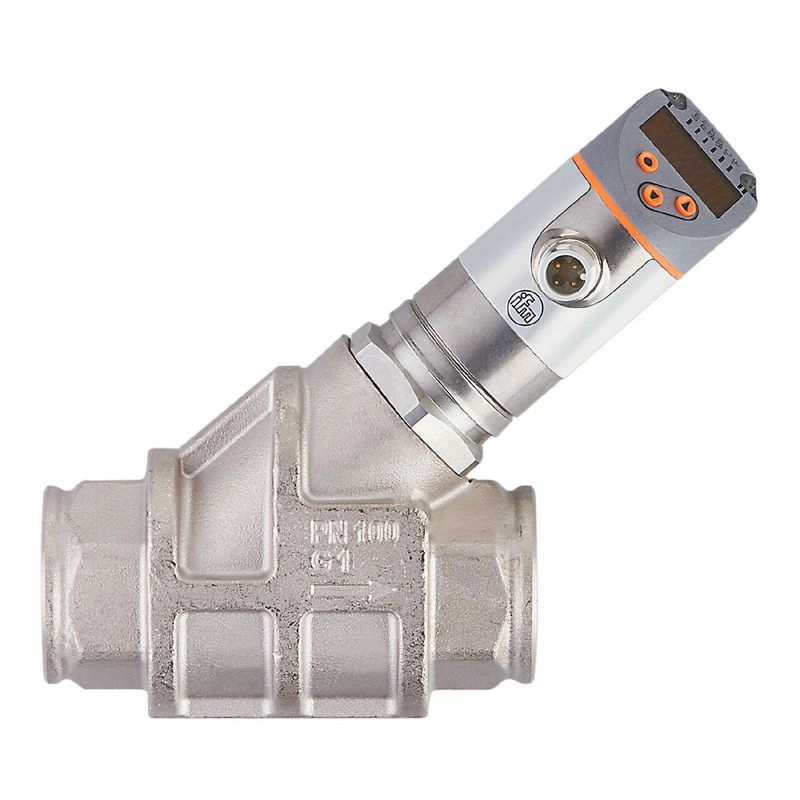

Расходомер со встроенным устройством предотвращения обратного потока и дисплеем Быстрый поток или изменение температуры не влияют на измерение Высокая динамика измерений Уменьшенные варианты исполнения Не требуется длина входных и выходных труб Специальная настройка на масло для оптимальных результатов измерения
Характеристики изделия
| Диапазон измерений | | 2...50 л/мин | 0.12...3 м³/ч | 32...793 gph | 0.52...13.2 галлон/мин |
|
| Технологическое подключение | резьбовое соединение G 1 внутренняя резьба |
Применение
| Специальная функция | Позолоченные контакты |
| Среда | Жидкости; масла (вязкость 320 мм²/с при 40 °C) |
| Температура среды [°C] | -10...100 |
| Номинальное давление [бар] | 100 |
| Номинальное давление [МПа] | 10 |
| Примечание по номинальному давлению | | при температуре среды >70°C: 80 бар / 8 МПа |
|
Электрические данные
| Рабочее напряжение [В] | 18...30 DC; (до SELV/PELV ; "класс электропитания 2" по cULus) |
| Потребляемый ток [мА] | < 50 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения питания [с] | < 3 |
Выходы
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; частотный сигнал; IO-Link |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Макс. Падение напряжения коммутационного выхода постоянного тока [В] | 2 |
| Макс. токовая нагрузка на выход [мА] | 150; (200: ...60 °C; Температура окружающей среды; 250: ...40 °C; температура окружающей среды) |
| Аналоговый токовый выход [мА] | 4...20 |
| Макс. нагрузка [Ω] | 500 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
| Частота выходного сигнала [Гц] | 0...10000 |
Диапазон измерения/установки
| Диапазон измерения | | 2...50 л/мин | 0.12...3 м³/ч | 32...793 галф | 0.52...13.2 гал/мин |
|
| Диапазон индикации | | 0...60 л/мин | 0...3.6 м³/ч | 0...951 галлон | 0...15.86 гал/мин |
|
| Разрешение | | 0.01 л/мин | 0.001 м³/ч | 1 галф | 0.01 г/мин |
|
| Заданное значение SP | | 0.35...50 л/мин | 0.02...3 м³/ч | 5...793 галф | 0.08...13.2 гал/мин |
|
| Точка сброса rP | | 0...49.65 л/мин | 0...2.98 м³/ч | 0...787 галф | 0...13.12 гал/мин |
|
| Конечная точка частоты, FEP | | 3.35...50 л/мин | 0.2...3 м³/ч | 53...793 галлон | 0.88...13.2 gpm |
|
| С шагом | | 0.05 л/мин | 0.005 м³/ч | 1 галф | 0.02 gpm |
|
| Частота в конечной точке FRP [Гц] | 10...10000 |
| С шагом [Гц] | 10 |
| Измерение динамики | 1:50 |
| Контроль температуры |
| Диапазон измерения | |
| Диапазон отображения | | -32...122 °C | -25.6...251.6 °F |
|
| Разрешение | |
| Уставка SP | | -9.3...100 °C | 15.2...212 °F |
|
| Точка сброса rP | | -10...99.3 °C | 14...210.8 °F |
|
| С шагом | |
| Начальная точка частоты, FSP | |
| Конечная точка частоты, FEP | |
| Частота в конечной точке FRP [Гц] | 10...10000 |
| С шагом [Гц] | 10 |
Точность / отклонения
| Контроль расхода |
| Точность (в диапазоне измерений) | ± 5 % MEW; (Q > 1 л/мин; 20...70 °C Средняя температура) |
| Повторяемость | ± 1 % MEW |
| Контроль температуры |
| Температурный дрейф | 0,029 °C / K |
| Точность [K] | 3 K (25°C; Q > 1 л/мин) |
Время отклика
| Контроль расхода |
| Время отклика [с] | 0.01 |
| Значение процесса демпфирования dAP [с] | 0...5 |
| С шагом [с] | 0.1 |
| Демпфирование для аналогового выхода dAA [с] | 0...5 |
| С шагом [с] | 0.1 |
| Контроль температуры |
| Динамический отклик T05 / T09 [с] | T09 = 120 (Q > 1 л/мин) |
Программное обеспечение / программирование
| Варианты настройки параметров | гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; токовый / частотный выход; демпфирование для переключающего выхода / аналоговый выход; дисплей можно поворачивать и выключать; стандартные единицы измерения; цвет значения процесса; калибровочный коэффициент |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Стандарт SDCI | IEC 61131-9 CDV |
| Профили | Интеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства |
| Режим SIO | да |
| Требуемый тип ведущего порта | A |
| Данные процесса аналоговые | 2 |
| Двоичные данные процесса | 2 |
| Мин. время цикла процесса [мс] | 3.2 |
| Поддерживаемые идентификаторы устройств | | Тип работы | Идентификатор устройства | | По умолчанию | 1045 |
|
Условия эксплуатации
| Температура окружающей среды [°C] | 0...60 |
| Примечание по температуре окружающей среды | | температура среды < 80 °C | | температура среды < 100 °C: 0...40 °C |
|
| Температура хранения [°C] | -15...80 |
| Защита | IP 65; IP 67 |
Испытания / допуски
| ЭМС | | DIN EN 61000-6-2 | | DIN EN 61000-6-3 |
|
| Устойчивость к ударам | | DIN EN 60068-2-27 | 20 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 5 g (10...2000 Гц) |
|
| Допуск UL | | Одобрение UL нет. | I006 | | Номер файла UL | E174189 |
|
| Директива по оборудованию, работающему под давлением | Разумная инженерная практика |
Механические данные
| Вес [г] | 1602.5 |
| Материалы | нержавеющая сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; латунь химически никелированная |
| Материалы (смачиваемые части) | нержавеющая сталь (316 / 1.4401); нержавеющая сталь (1.4404 / 316L); латунь (2.0371); латунь химически никелированная; PPS; уплотнительное кольцо: FKM |
| Технологическое соединение | резьбовое соединение G 1 внутренняя резьба |
| Циклы переключения механические | 10 миллионов |
Дисплеи / элементы управления
| Дисплей | | Единица измерения | 6 x LED, зеленый | | состояние переключения | 2 x светодиода, желтый | | измеренные значения | алфавитно-цифровой дисплей, чередующаяся красно-зеленая индикация 4 цифры | | программирование | алфавитно-цифровой дисплей, 4 цифры |
|
Примечания
| Примечания | | Рекомендация: используйте 200-микронный фильтр. | | Все данные относятся к маслу со следующей номинальной вязкостью: 320 сСт, 40 °C ± 3 K | | MW = измеренное значение | | MEW = конечное значение диапазона измерения |
|
| Количество в упаковке | 1 шт. |
Электрическое соединение
| Подключение | Разъем: 1 x M12; кодировка: A; контакты: позолоченные |
