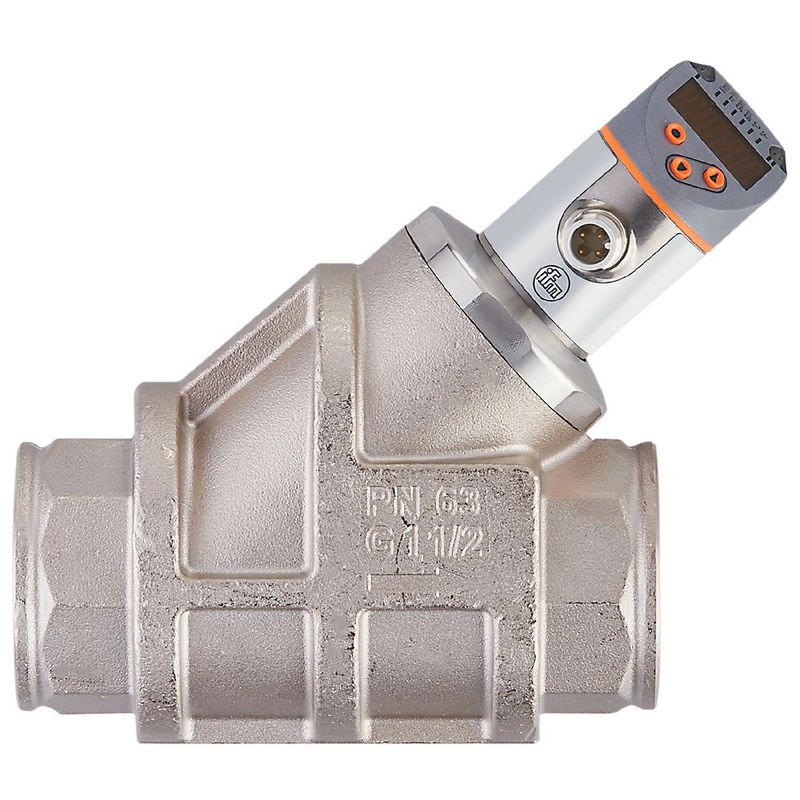

      Расходомер со встроенным устройством предотвращения обратного потока и дисплеем SB7256 IFM

      SB7256Скопировано!

      ifm

      Расходомер со встроенным устройством предотвращения обратного потока и дисплеем

      • Быстрые изменения потока или температуры не влияют на результаты измерений
      • Высокая динамика измерений уменьшает типовые версии
      • Не требуется длина входных и выходных труб
      • Специальная настройка на нефть для оптимальных результатов измерения
      Артикул: SBG32KM0FRKG Скопировано!
      Поделиться ссылкой:

      Характеристики продукта

      Диапазон измерения
      4…100 л/мин 0.24…6 м³/ч 64…1586 галлон 1.05…26.4 галлон/мин
      Технологическое подключение резьбовое соединение G 1 1/2 внутренняя резьба

      Применение

      Особенность Позолоченные контакты
      Носитель Жидкости; масла (вязкость 320 мм²/с при 40 °C)
      Температура среды [°C] -10…100
      Номинальное давление [бар] 63
      Номинальное давление [Mpa] 6.3
      Указание по номинальному давлению
      при температуре среды >70°C: 50 бар / 5 МПа

      Электрические данные

      Рабочее напряжение [В] 18…30 DC; (до SELV/PELV ; "класс питания 2" согласно cULus)
      Потребляемый ток [мА] < 50
      Класс защиты III
      Защита от обратной полярности да
      Время задержки включения питания [с] < 3

      Выходы

      Общее количество выходов 2
      Выходной сигнал коммутационный сигнал; аналоговый сигнал; частотный сигнал; IO-Link
      Функция выхода нормально открытый / нормально закрытый; (с возможностью параметрирования)
      Макс. падение напряжения переключающий выход DC [В] 2
      Макс. токовая нагрузка на выход [мА] 150; (200: …60 °C; Температура окружающей среды; 250: …40 °C; температура окружающей среды)
      Аналоговый токовый выход [мА] 4…20
      Макс. нагрузка [Ω] 500
      Защита от короткого замыкания да
      Защита от перегрузки да
      Частота производительности [Гц] 0…10000

      Диапазон измерения/установки

      Диапазон измерения
      4…100 л/мин 0.24…6 м³/ч 64…1586 gph 1.05…26.4 галлона в минуту
      Диапазон отображения
      0…120 л/мин 0…7.2 м³/ч 0…1902 галф 0…31.7 гал/мин
      Разрешение
      0.1 л/мин 0.01 м³/ч 1 галлон 0.01 г/мин
      Заданное значение SP
      0.7…100 л/мин 0.04…6 м³/ч 10…1586 галф 0.15…26.4 гал/мин
      Точка сброса rP
      0…99.3 л/мин 0…5.96 м³/ч 0…1574 gph 0…26.25 гал/мин
      Конечная точка частоты, FEP
      6.7…100 л/мин 0.4…6 м³/ч 106…1586 gph 1.75…26.4 промилле
      С шагом
      0.1 л/мин 0.01 м³/ч 2 gph 0.05 галлон/мин
      Частота в конечной точке FRP [Гц] 10…10000
      С шагом [Гц] 10
      Динамика измерений 1:50
      Контроль температуры
      Диапазон измерения
      -10…100 °C 14…212 °F
      Диапазон отображения
      -32…122 °C -25.6…251.6 °F
      Разрешение
      0.1 °C 0.1 °F
      Заданное значение SP
      -9.3…100 °C 15.2…212 °F
      Точка сброса rP
      -10…99.3 °C 14…210.8 °F
      С шагом
      0.1 °C 0.2 °F
      Начальная точка частоты, FSP
      -10…78 °C 14…172.4 °F
      Конечная точка частоты, FEP
      12…100 °C 53.6…212 °F
      Частота в конечной точке ПФО [Гц] 10…10000
      С шагом [Гц] 10

      Точность / отклонения

      Контроль потока
      Точность (в диапазоне измерения) ± 5 % MEW; (Q > 1 л/мин; 20…70 °C Температура среды)
      Повторяемость ± 1 % MEW
      Контроль температуры
      Дрейф температуры 0,029 °C / K
      Точность [K] 3 K (25°C; Q > 1 л/мин)

      Время отклика

      Контроль расхода
      Время отклика [с] 0.01
      Значение процесса демпфирования dAP [с] 0…5
      С шагом [с] 0.1
      Демпфирование для аналогового выхода dAA [с] 0…5
      С шагом [с] 0.1
      Контроль температуры
      Динамический отклик T05 / T09 [с] T09 = 120 (Q > 1 л/мин)

      Программное обеспечение / программирование

      Параметры настройки гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; токовый / частотный выход; демпфирование для переключающего выхода / аналоговый выход; дисплей можно поворачивать и выключать; стандартные единицы измерения; цвет значения процесса; коэффициент калибровки

      Интерфейсы

      Коммуникационный интерфейс IO-Link
      Тип передачи COM2 (38,4 кбод)
      Ревизия IO-Link 1.1
      Стандарт SDCI IEC 61131-9 CDV
      Профили Интеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства
      Режим SIO да
      Требуемый тип ведущего порта A
      Аналоговые данные процесса 2
      Двоичные данные процесса 2
      Мин. время цикла процесса [мс] 3.2
      Поддерживаемые идентификаторы устройств
      Тип операции Идентификатор устройства
      По умолчанию 1046

      Условия эксплуатации

      Температура окружающей среды [°C] 0…60
      Примечание по температуре окружающей среды
      температура среды < 80 °C
      температура среды < 100 °C: 0…40 °C
      Температура хранения [°C] -15…80
      Защита IP 65; IP 67

      Испытания / допуски

      ЭМС
      DIN EN 61000-6-2
      DIN EN 61000-6-3
      Ударопрочность
      DIN EN 60068-2-27 20 g (11 мс)
      Устойчивость к вибрации
      DIN EN 60068-2-6 5 g (10…2000 Гц)
      Одобрение UL
      Одобрение UL нет. I007
      Номер файла UL E174189
      Директива по оборудованию, работающему под давлением Звуковая инженерная практика

      Механические данные

      Вес [г] 2803.4
      Материалы нержавеющая сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; латунь химически никелированная
      Материалы (смачиваемые части) нержавеющая сталь (316 / 1.4401); нержавеющая сталь (1.4404 / 316L); латунь (2.0371); латунь химически никелированная; PPS; уплотнительное кольцо: FKM
      Технологическое подключение резьбовое соединение G 1 1/2 внутренняя резьба
      Циклы переключения механические 10 млн

      Дисплеи / элементы управления

      Дисплей
      Дисплейный блок 6 x LED, зеленый
      состояние переключения 2 x LED, желтый
      измеренные значения буквенно-цифровой дисплей, чередующаяся красно-зеленая индикация 4-значный
      программирование алфавитно-цифровой дисплей, 4 разряда

      Примечания

      Примечания
      Рекомендация: используйте 200-микронный фильтр.
      Все данные относятся к маслу со следующей номинальной вязкостью: 320 сСт, 40 °C ± 3 K
      MW = измеренное значение
      MEW = конечное значение диапазона измерения
      Количество в упаковке 1 шт.

      Электрическое подключение

      Соединение Разъем: 1 x M12; кодировка: A; контакты: позолоченные
