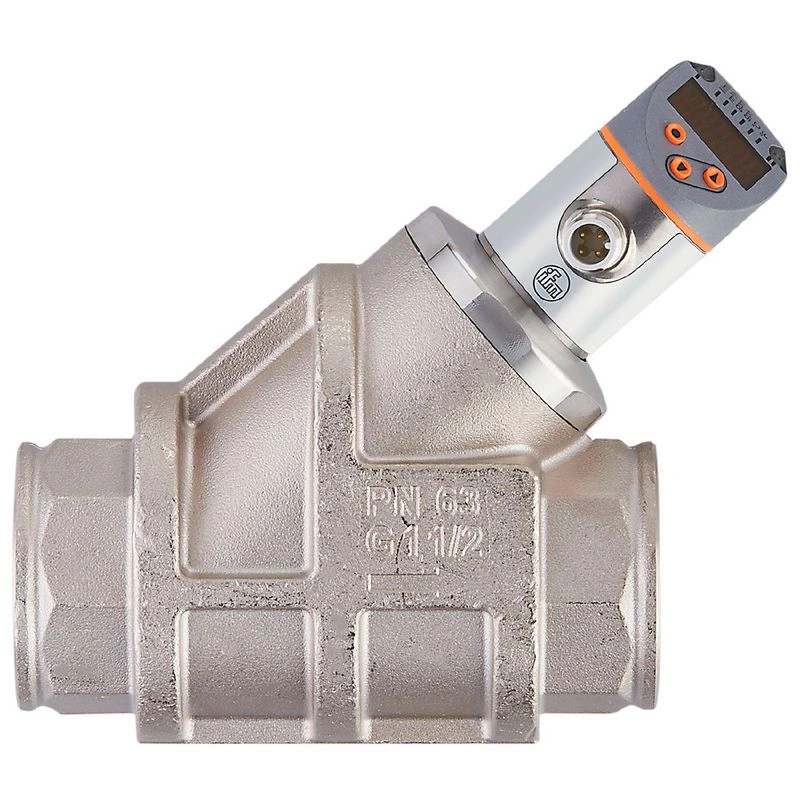

      Расходомер со встроенным устройством предотвращения обратного потока и дисплеем SB7257 IFM

      SB7257Скопировано!

      ifm

      Расходомер со встроенным устройством предотвращения обратного потока и дисплеем

      Артикул: SBG32KM0FRKG Скопировано!
      Поделиться ссылкой:

      Характеристики продукта

      Диапазон измерения
      8…200 л/мин 0.48…12 м³/ч 130…3170 галф 2.1…52.8 л/мин
      Технологическое присоединение резьбовое соединение G 1 1/2 внутренняя резьба

      Применение

      Специальная функция Позолоченные контакты
      Среда Жидкости; масла (вязкость 320 мм²/с при 40 °C)
      Температура среды [°C] -10…100
      Номинальное давление [бар] 63
      Номинальное давление [Mpa] 6.3
      Указание по номинальному давлению
      при температуре среды >70°C: 50 бар / 5 МПа

      Электрические данные

      Рабочее напряжение [В] 18…30 DC; (до SELV/PELV ; "класс питания 2" согласно cULus)
      Потребляемый ток [мА] < 50
      Класс защиты III
      Защита от обратной полярности да
      Время задержки включения [с] < 3

      Выходы

      Общее количество выходов 2
      Выходной сигнал коммутационный сигнал; аналоговый сигнал; частотный сигнал; IO-Link
      Функция выхода нормально открытый / нормально закрытый; (с возможностью параметрирования)
      Макс. Падение напряжения коммутационный выход постоянного тока [В] 2
      Макс. Токовая нагрузка на каждый выход [мА] 150; (200: …60 °C; Температура окружающей среды; 250: …40 °C; температура окружающей среды)
      Аналоговый токовый выход [мА] 4…20
      Макс. нагрузка [Ω] 500
      Защита от короткого замыкания да
      Защита от перегрузки да
      Частота выходного сигнала [Гц] 0…10000

      Диапазон измерения/установки

      Диапазон измерения
      8…200 л/мин 0.48…12 м³/ч 130…3170 gph 2.1…52.8 гал/мин
      Диапазон отображения
      0…240 л/мин 0…14.4 м³/ч 0…3805 gph 0…63.4 галлон/мин
      Разрешение
      0.1 л/мин 0.01 м³/ч 1 gph 0.1 галлон/мин
      Заданное значение SP
      1.4…200 л/мин 0.08…12 м³/ч 20…3170 gph 0.3…52.8 промилле
      Точка сброса rP
      0…198.6 л/мин 0…11.92 м³/ч 0…3150 галф 0…52.5 гал/мин
      Конечная точка частоты, FEP
      13.4…200 л/мин 0.8…12 м³/ч 210…3170 gph 3.5…52.8 гал/мин
      С шагом
      0.02 л/мин 0.02 м³/ч 5 галф 0.1 галлон/мин
      Частота в конечной точке FRP [Гц] 10…10000
      С шагом [Гц] 10
      Динамика измерений 1:50
      Контроль температуры
      Диапазон измерения
      -10…100 °C 14…212 °F
      Диапазон отображения
      -32…122 °C -25.6…251.6 °F
      Разрешение
      0.1 °C 0.1 °F
      Заданная точка SP
      -9.3…100 °C 15.2…212 °F
      Точка сброса rP
      -10…99.3 °C 14…210.8 °F
      С шагом
      0.1 °C 0.2 °F
      Точка начала частоты, FSP
      -10…78 °C 14…172.4 °F
      Конечная точка частоты, FEP
      12…100 °C 53.6…212 °F
      Частота в конечной точке FRP [Гц] 10…10000
      С шагом [Гц] 10

      Точность / отклонения

      Контроль потока
      Точность (в диапазоне измерений) ± 5 % MEW; (Q > 1 л/мин; 20…70 °C Средняя температура)
      Повторяемость ± 1 % MEW
      Контроль температуры
      Температурный дрейф 0,029 °C / K
      Точность [K] 3 K (25°C; Q > 1 л/мин)

      Время срабатывания

      Контроль потока
      Время отклика [с] 0.01
      Значение процесса демпфирования dAP [с] 0…5
      С шагом [с] 0.1
      Демпфирование для аналогового выхода dAA [с] 0…5
      С шагом [с] 0.1
      Контроль температуры
      Динамический отклик T05 / T09 [с] T09 = 120 (Q > 1 л/мин)

      Программное обеспечение / программирование

      Варианты настройки параметров гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; токовый / частотный выход; демпфирование для переключающего выхода / аналоговый выход; дисплей можно поворачивать и выключать; стандартные единицы измерения; цвет значения процесса; коэффициент калибровки

      Интерфейсы

      Интерфейс связи IO-Link
      Тип передачи COM2 (38,4 кбод)
      Ревизия IO-Link 1.1
      Стандарт SDCI IEC 61131-9 CDV
      Профили Интеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства
      Режим SIO да
      Требуемый тип порта ведущего устройства A
      Аналоговые данные процесса 2
      Двоичные данные процесса 2
      Мин. время цикла процесса [мс] 3.2
      Поддерживаемые идентификаторы устройств
      Тип операции DeviceID
      По умолчанию 1047

      Условия эксплуатации

      Температура окружающей среды [°C] 0…60
      Примечание по температуре окружающей среды
      температура среды < 80 °C
      температура среды < 100 °C: 0…40 °C
      Температура хранения [°C] -15…80
      Защита IP 65; IP 67

      Испытания / сертификация

      ЭМС
      DIN EN 61000-6-2
      DIN EN 61000-6-3
      Ударопрочность
      DIN EN 60068-2-27 20 г (11 мс)
      Устойчивость к вибрации
      DIN EN 60068-2-6 5 g (10…2000 Гц)
      Время наработки на отказ [годы] 145
      Допуск UL
      Одобрение UL нет. I007
      Номер файла UL E174189
      Директива по оборудованию, работающему под давлением Звуковая инженерная практика

      Механические данные

      Вес [г] 2810.2
      Материалы нержавеющая сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; латунь химически никелированная
      Материалы (смачиваемые части) нержавеющая сталь (316 / 1.4401); нержавеющая сталь (1.4404 / 316L); латунь (2.0371); латунь химически никелированная; PPS; уплотнительное кольцо: FKM
      Технологическое подключение резьбовое соединение G 1 1/2 внутренняя резьба
      Циклы переключения механические 10 миллионов

      Дисплеи / элементы управления

      Дисплей
      Блок дисплея 6 x LED, зеленый
      состояние переключения 2 x LED, желтый
      измеренные значения алфавитно-цифровой дисплей, чередующаяся красно-зеленая индикация 4 цифры
      программирование алфавитно-цифровой дисплей, 4-разрядный

      Примечания

      Примечания
      Рекомендация: используйте 200-микронный фильтр.
      Все данные относятся к маслу со следующей номинальной вязкостью: 320 сСт, 40 °C ± 3 K
      MW = измеренное значение
      MEW = конечное значение диапазона измерения
      Количество в упаковке 1 шт.

      Электрическое соединение

      Подключение Разъем: 1 x M12; кодировка: A; контакты: позолоченные
