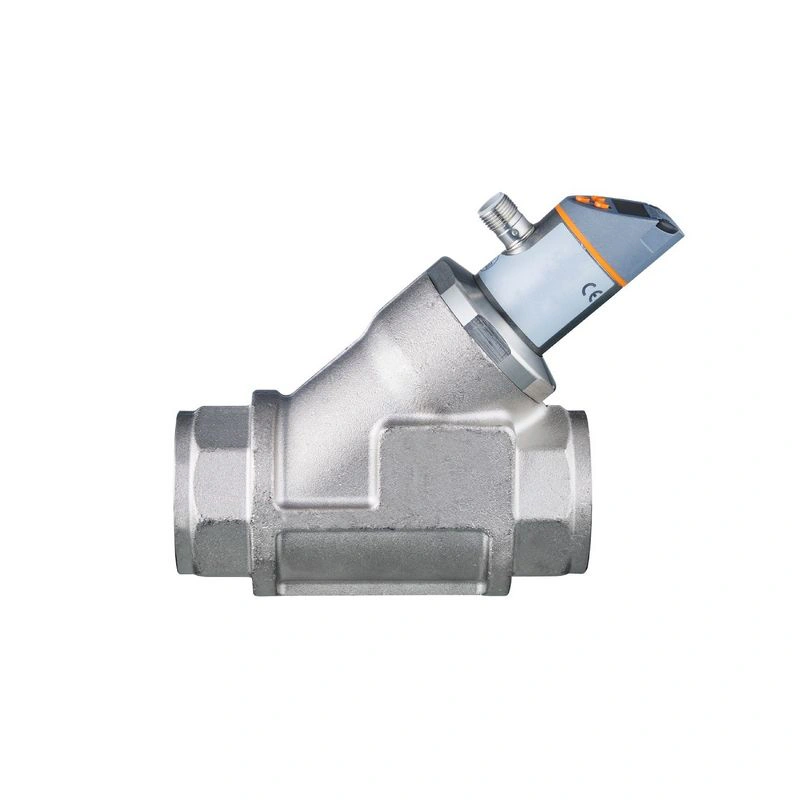

Расходомер со встроенным устройством предотвращения обратного потока и дисплеем IFM SBG54IF0FRKG
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Расходомер со встроенным устройством предотвращения обратного потока и дисплеем

SBG257

Артикул SBG54IF0FRKG
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Диапазон измерений 4...200 л/мин0.24...12 м³/ч
4...200 л/мин 0.24...12 м³/ч
Технологическое подключение резьбовое соединение G 1 1/4
Специальная функция Позолоченные контакты
Применение для промышленного применения

Описание производителя

Расходомер со встроенным устройством предотвращения обратного потока и дисплеем Точное определение расхода и температуры среды Подходит для воды, охлаждающих жидкостей, масел и гликолей благодаря встроенным измерительным графикам Надежное предотвращение обратного потока с очень быстрым временем отклика С переключающим выходом, аналоговым выходом или частотным выходом и IO-Link Хорошо видимый светодиодный дисплей с изменением цвета на красный/зеленый

Технические данные SBG54IF0FRKG

Характеристики изделия

Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1
Диапазон измерений
4...200 л/мин0.24...12 м³/ч
Технологическое подключениерезьбовое соединение G 1 1/4

Применение

Специальная функцияПозолоченные контакты
Применениедля промышленного применения
НосительЖидкости; вода; гликолевые растворы; охлаждающие жидкости
Примечание по средам
масло 1 с вязкостью: 10 мм²/с (40 °C)
масло 2 с вязкостью: 46 мм²/с (40 °C)
Температура среды [°C]-10...100
Номинальное давление [бар]25
Номинальное давление [МПа]2.5
MAWP (для применения в соответствии с CRN) [бар]25

Электрические данные

Рабочее напряжение [В]18...30 DC; (на SELV/PELV)
Потребляемый ток [мА]< 50
Класс защитыIII
Защита от обратной полярностида
Время задержки включения питания [с]< 3

Входы / выходы

Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1

Выходы

Общее количество выходов2
Выходной сигналкоммутационный сигнал; аналоговый сигнал; частотный сигнал; IO-Link; (настраивается)
Количество цифровых выходов2
Функция выходанормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. Падение напряжения коммутационный выход постоянного тока [В]2
Номинальный постоянный ток коммутирующего выхода DC [мА]150; (на каждый выход 2 x 200 (...60 °C); 2 x 250 (...40 °C))
Циклы переключения (механические)10 млн
Количество аналоговых выходов1
Аналоговый токовый выход [мА]4...20
Макс. нагрузка [Ω]500
Защита от короткого замыканияда
Защита от перегрузкида
Частота выхода [Гц]0...10000

Диапазон измерения/установки

Диапазон измерений
4...200 л/мин0.24...12 м³/ч
Диапазон отображения
0...240 л/мин0...14.4 м³/ч
Разрешение
1 л/мин0.05 м³/ч
Заданное значение SP
2...200 л/мин0.1...12 м³/ч
Точка сброса rP
0...198 л/мин0...11.9 м³/ч
Конечная точка частоты, FEP
13...200 л/мин0.8...12 м³/ч
С шагом
1 л/мин0.05 м³/ч
Частота в конечной точке ПФО [Гц]10...10000
Динамика измерений1:50
Контроль температуры
Диапазон измерения [°C]-10...100
Диапазон отображения [°C]-32...122
Разрешение [°C]1
Заданное значение SP [°C]-9...100
Точка сброса rP [°C]-10...99
С шагом [°C]1
Точка начала отсчета частоты, FSP [°C]-10...78
Конечная точка частоты, FEP [°C]12...100
Частота в конечной точке FRP [Гц]10...10000

Точность / отклонения

Контроль расхода
Точность (в диапазоне измерений)± (4 % MW + 1 % MEW); (Q > 1 л/мин; средняя и рабочая температура: +22 °C ± 4K)
Повторяемость± 1 % МЭВ
Контроль температуры
Температурный дрейф0,029 °C / K
Точность [K]3 K (25°C; Q > 1 л/мин)

Время срабатывания

Контроль расхода
Время срабатывания [с]0.01
Значение процесса демпфирования dAP [с]0...5
Демпфирование для аналогового выхода dAA [с]0...5
Контроль температуры
Динамический отклик T05 / T09 [с]T09 = 120 (Q > 1 л/мин)

Программное обеспечение / программирование

Варианты установки параметровгистерезис / окно; нормально открытый / нормально закрытый; логика переключения; токовый / частотный выход; выбор среды; демпфирование для переключающего выхода / аналогового выхода; дисплей можно поворачивать и выключать; стандартные единицы измерения; цвет значения процесса

Интерфейсы

Интерфейс связиIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
Стандарт SDCIIEC 61131-9 CDV
ПрофилиSmart Sensor: Переменные данные процесса; идентификация устройства
Режим SIOда
Требуемый тип порта ведущего устройстваA
Аналоговые данные процесса2
Двоичные данные процесса2
Мин. время цикла процесса [мс]5
Поддерживаемые идентификаторы устройств
Тип работыИдентификатор устройства
По умолчанию564

Условия эксплуатации

Температура окружающей среды [°C]0...60
Примечание по температуре окружающей среды
температура среды < 80 °C
температура среды < 100 °C: 0...40 °C
Температура хранения [°C]-15...80
ЗащитаIP 65; IP 67

Испытания / сертификация

ЭМС
DIN EN 61000-6-2
DIN EN 61000-6-3
Ударопрочность
DIN EN 60068-2-2720 г (11 мс)
Устойчивость к вибрации
DIN EN 60068-2-65 g (10...2000 Гц)
Сроки наработки на отказ [годы]145
допуск UL
Одобрение UL нет.I007
Директива по оборудованию, работающему под давлениемРазумная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 - по запросу

Механические характеристики

Вес [г]1977.5
Материалынержавеющая сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; латунь химически никелированная
Материалы (смачиваемые части)нержавеющая сталь (316 / 1.4401); нержавеющая сталь (1.4404 / 316L); латунь (2.0371); латунь химически никелированная; PPS; PP-GF30; проставка: POM; уплотнительное кольцо: FKM
Технологическое присоединениерезьбовое соединение G 1 1/4

Дисплеи / элементы управления

Дисплей
Блок индикации3 x светодиод, зеленый
состояние переключения2 x светодиода, желтый
измеренные значениябуквенно-цифровой дисплей, красный/зеленый 4-значный
программированиеалфавитно-цифровой дисплей, 4 цифры

Примечания

Примечания
Рекомендация: используйте 200-микронный фильтр.
Все данные относятся к воде (20 °C).
MW = измеренное значение
MEW = конечное значение диапазона измерения
ПримечанияОбратите внимание на измененный дизайн корпуса!
Количество упаковок1 шт.

Электрическое подключение

ПодключениеРазъем: 1 x M12; кодировка: A; контакты: позолоченные

Диаграммы и графики

Потеря давления
Диаграммы и графики SBG257
dPПотеря давления
Qобъемный расход
