Описание производителя

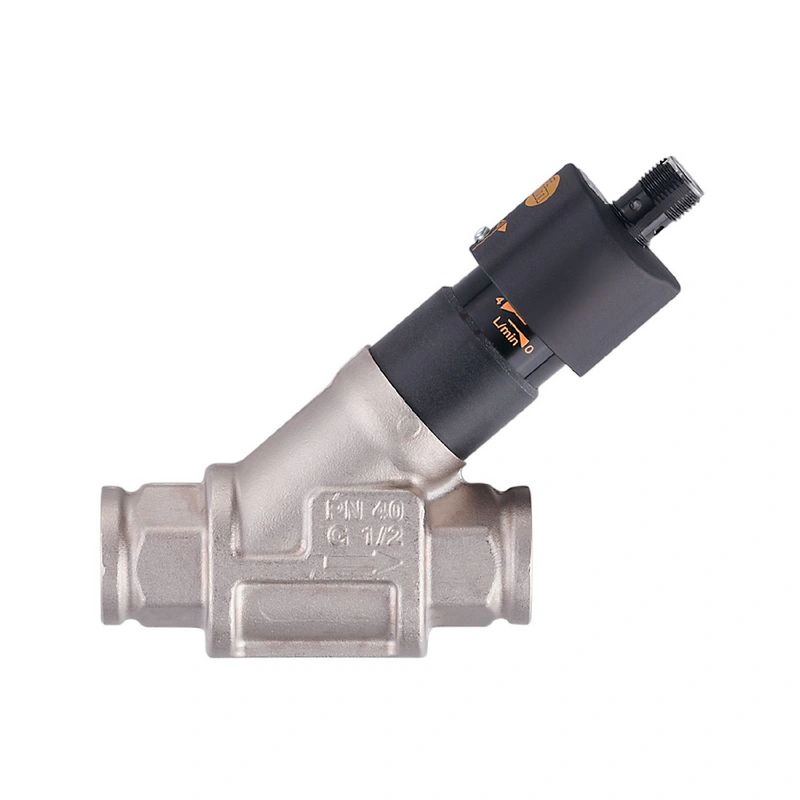

Датчик расхода со встроенной системой предотвращения обратного потока Точное обнаружение потока в трубах Подходит для воды, масел и гликолевых растворов Надежное предотвращение обратного потока с очень быстрым временем отклика Интуитивно понятная непрерывная регулировка точки переключения Прочный корпус с очень высоким давлением
Характеристики изделия
| Количество входов и выходов | Количество цифровых выходов: 1 |
| Технологическое присоединение | резьбовое соединение G 1/2 |
Применение
| Носитель | Жидкости; вода; гликолевые растворы; охлаждающие жидкости |
| Температура среды [°C] | 0...85 |
| Номинальное давление [бар] | 40 |
| Номинальное давление [МПа] | 4 |
Электрические данные
| Рабочее напряжение [В] | 10...30 Постоянный ток; (до SELV/PELV) |
| Потребляемый ток [мА] | < 15 |
| Класс защиты | III |
| Защита от обратной полярности | да |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 1 |
Выходы
| Общее количество выходов | 1 |
| Выходной сигнал | сигнал переключения |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 1 |
| Функция выхода | нормально открытый |
| Макс. Падение напряжения коммутационный выход постоянного тока [В] | 2.5 |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 100 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон настройки [л/мин] | 1...25 |
Точность / отклонения
| Повторяемость [% от конечного значения] | 1 |
| Гистерезис [л/мин] | 0,5...2 |
| Погрешность измерения [% от конечного значения] | ± 5 |
Время срабатывания
Условия эксплуатации
| Температура окружающей среды [°C] | 0...60 |
| Температура хранения [°C] | -15...80 |
| Защита | IP 65; IP 67 |
Испытания / допуски
| ЭМС | | DIN EN 61000-6-2 | | DIN EN 61000-6-3 |
|
| Ударопрочность | | DIN EN 60068-2-27 | 20 г (11 мс) |
|
| Виброустойчивость | | DIN EN 60068-2-6 | 5 g (10...2000 Гц) |
|
| Сроки наработки на отказ [годы] | 3318 |
Механические данные
| Вес [г] | 545.5 |
| Материалы | латунь химически никелированная; PPS; алюминий анодированный; PA |
| Материалы (смачиваемые части) | нержавеющая сталь (1.4310 / 301); нержавеющая сталь (1.4301 / 304); PBT; латунь с химическим никелированием; PP; PPS; полиолефин; уплотнительное кольцо: FKM |
| Технологическое подключение | резьбовое соединение G 1/2 |
| Циклы переключения механические | 10 млн |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | 4 x светодиода, желтый |
|
Аксессуары
Примечания
| Примечания | | Внимание Не поворачивайте крышку за пределы максимального значения диапазона настройки. | | Все данные относятся к воде (20 °C). |
|
| Примечания | Обратите внимание на измененную конструкцию корпуса! |
| Количество упаковок | 1 шт. |
Электрическое подключение
| Соединение | Разъем: 1 x M12; кодировка: A |
Диаграммы и графики
| Потеря давления | | dP | Потеря давления | | Q | объемный расход |
|
