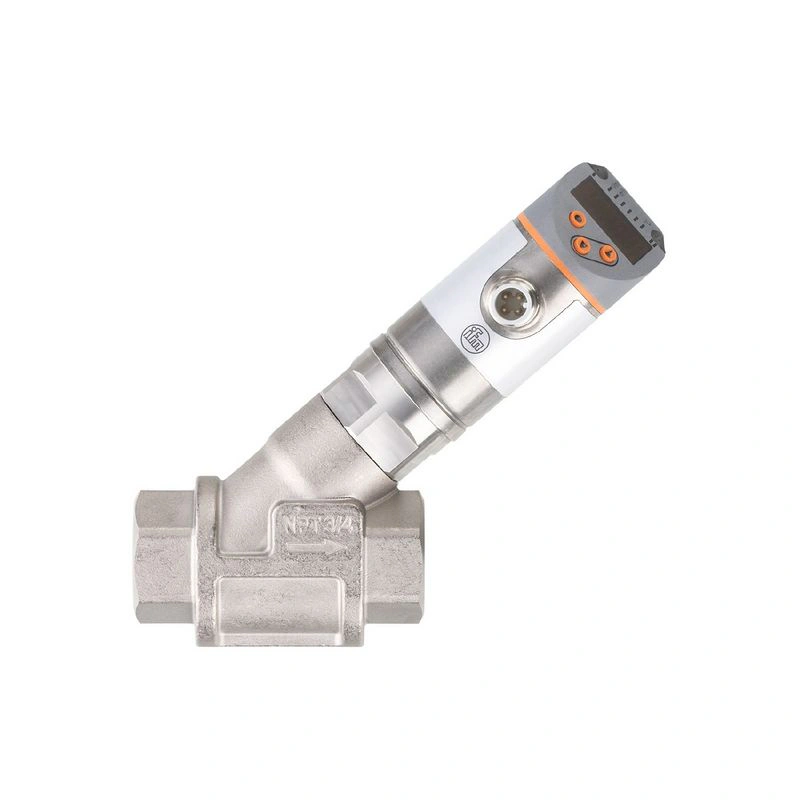

Расходомер со встроенным устройством предотвращения обратного потока и дисплеем Точное определение расхода в трубах Подходит для воды, масел и гликолевых растворов Точный линеаризованный аналоговый выход Прочный корпус с очень высоким давлением Срок службы более 10 миллионов циклов давления
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Диапазон измерения | | 5...240 галф | 0.1...4 галлона в минуту |
|
| Технологическое присоединение | резьбовое соединение 3/4" NPT |
Применение
| Особенность | Позолоченные контакты |
| Применение | для промышленного применения |
| Среда | Жидкости; вода; гликолевые растворы; охлаждающие жидкости |
| Примечание по средам | | масло 1 с вязкостью: 10 мм²/с (104 °F) | | масло 2 с вязкостью: 46 мм²/с (104 °F) |
|
| Температура среды [°F] | 14...212 |
| Номинальное давление [бар] | 40 |
| Номинальное давление [Mpa] | 4 |
| MAWP (для применения в соответствии с CRN) [бар] | 40 |
Электрические данные
| Рабочее напряжение [В] | 18...30 DC; (до SELV/PELV) |
| Потребляемый ток [мА] | < 50 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения питания [с] | < 3 |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; частотный сигнал; IO-Link; (настраивается) |
| Количество цифровых выходов | 2 |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Макс. Падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Постоянный номинальный ток коммутационного выхода DC [мА] | 150; (на выход 2 x 200 (...140 °F); 2 x 250 (...104 °F)) |
| Циклы переключения (механические) | 10 млн |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход [мА] | 4...20 |
| Макс. нагрузка [Ω] | 500 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
| Частота выходного сигнала [Гц] | 0...10000 |
Диапазон измерения/установки
| Диапазон измерения | | 5...240 галф | 0.1...4 л/мин |
|
| Диапазон отображения | | 0...288 gph | 0...4.8 гал/мин |
|
| Разрешение | |
| Заданное значение SP | | 2...240 gph | 0.05...4 галлон/мин |
|
| Точка сброса rP | |
| Конечная точка частоты, FEP | | 16...240 gph | 0.25...4 галлона в минуту |
|
| С шагом | |
| Частота в конечной точке FRP [Гц] | 10...10000 |
| Динамика измерения | 1:50 |
| Контроль температуры |
| Диапазон измерения [°F] | 14...212 |
| Диапазон отображения [°F] | -26...252 |
| Разрешение [°F] | 2 |
| Заданное значение SP [°F] | 16...212 |
| Точка сброса rP [°F] | 14...210 |
| С шагом [°F] | 2 |
| Начальная точка частоты, FSP [°F] | 14...172 |
| Конечная точка частоты, FEP [°F] | 54...212 |
| Частота в конечной точке FRP [Гц] | 10...10000 |
Точность / отклонения
| Мониторинг расхода |
| Точность (в диапазоне измерения) | ± (4 % MW + 1 % MEW); (Q > 0,3 л/мин; температура среды и эксплуатации: +71,6 °F ± 4K) |
| Повторяемость | ± 1 % MEW |
| Контроль температуры |
| Температурный дрейф | 0,9802 °F / K |
| Точность [K] | 3 K (77 °F; Q > 1 л/мин) |
Время отклика
| Мониторинг потока |
| Время отклика [с] | 0.01 |
| Значение процесса демпфирования dAP [с] | 0...5 |
| Демпфирование для аналогового выхода dAA [с] | 0...5 |
| Контроль температуры |
| Динамический отклик T05 / T09 [с] | T09 = 120 (Q > 1 л/мин) |
Программное обеспечение / программирование
| Параметры настройки параметров | гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; токовый выход; выбор среды; демпфирование для переключающего выхода / аналоговый выход; дисплей можно поворачивать и выключать; стандартные единицы измерения; цвет значения процесса |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Стандарт SDCI | IEC 61131-9 CDV |
| Профили | Интеллектуальный датчик: Переменные данные процесса; идентификация устройства |
| Режим SIO | да |
| Требуемый тип порта ведущего устройства | A |
| Аналоговые данные процесса | 2 |
| Двоичные данные процесса | 2 |
| Мин. время цикла процесса [мс] | 5 |
| Поддерживаемые идентификаторы устройств | | Тип работы | Идентификатор устройства | | По умолчанию | 565 |
|
Условия эксплуатации
| Температура окружающей среды [°F] | 32...140 |
| Примечание по температуре окружающей среды | | температура среды < 176 °F | | температура среды < 212 °F: 32...104 °F |
|
| Температура хранения [°F] | 5...176 |
| Защита | IP 65; IP 67 |
Испытания / одобрения
| ЭМС | | DIN EN 61000-6-2 | | DIN EN 61000-6-3 |
|
| Ударопрочность | | DIN EN 60068-2-27 | 20 г (11 мс) |
|
| Виброустойчивость | | DIN EN 60068-2-6 | 5 g (10...2000 Гц) |
|
| MTTF [годы] | 145 |
| Допуск UL | |
| Директива по оборудованию, работающему под давлением | Продуманная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 - по запросу |
Механические данные
| Вес [г] | 696 |
| Материалы | нержавеющая сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; латунь с химическим никелированием |
| Материалы (смачиваемые части) | нержавеющая сталь (316 / 1.4401); нержавеющая сталь (1.4404 / 316L); латунь (2.0371); латунь химически никелированная; PPS; уплотнительное кольцо: FKM |
| Технологическое соединение | резьбовое соединение 3/4" NPT |
Дисплеи / элементы управления
| Дисплей | | Блок индикации | 3 x светодиод, зеленый | | состояние переключения | 2 x светодиода, желтый | | измеренные значения | алфавитно-цифровой дисплей, красный/зеленый 4-х разрядный | | программирование | алфавитно-цифровой дисплей, 4 цифры |
|
Примечания
| Примечания | | Рекомендация: используйте 200-микронный фильтр. | | Все данные относятся к воде (68 °F). | | MW = измеренное значение | | MEW = конечное значение диапазона измерения |
|
| Примечания | Обратите внимание на измененную конструкцию корпуса! |
| Количество упаковок | 1 шт. |
Электрическое подключение
| Соединение | Разъем: 1 x M12; кодировка: A; контакты: позолоченные |
Диаграммы и графики
| Потеря давления | | dP | Потеря давления | | Q | объемный расход |
|
