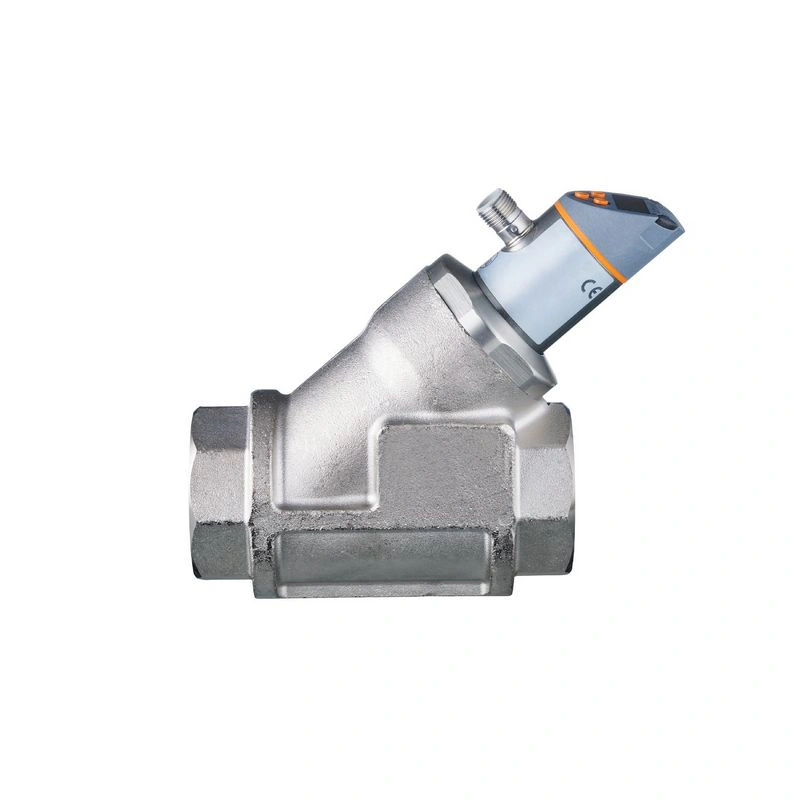

Расходомер со встроенным устройством предотвращения обратного потока и дисплеем IFM SBN32IF0FRKG
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Расходомер со встроенным устройством предотвращения обратного потока и дисплеем

SBN257

Артикул SBN32IF0FRKG
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Диапазон измерения 60...3000 галф1...50 гал/мин
60...3000 гал/мин 1...50 гал/мин
Технологическое присоединение резьбовое соединение 1 1/2" NPT
Специальная функция Позолоченные контакты
Применение для промышленного применения

Описание производителя

Расходомер со встроенным устройством предотвращения обратного потока и дисплеем Точное определение расхода в трубах Подходит для воды, масел и гликолевых растворов Точный линеаризованный аналоговый выход Прочный корпус с очень высоким давлением Срок службы более 10 миллионов циклов давления

Технические данные SBN32IF0FRKG

Характеристики продукта

Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1
Диапазон измерения
60...3000 гал/мин1...50 гал/мин
Технологическое присоединениерезьбовое соединение 1 1/2" NPT

Применение

Специальная функцияПозолоченные контакты
Применениедля промышленного применения
СредаЖидкости; вода; гликолевые растворы; охлаждающие жидкости
Примечание по средам
масло 1 с вязкостью: 10 мм²/с (104 °F)
масло 2 с вязкостью: 46 мм²/с (104 °F)
Температура среды [°F]14...212
Номинальное давление [бар]25
Номинальное давление [Mpa]2.5
MAWP (для применения в соответствии с CRN) [бар]25

Электрические данные

Рабочее напряжение [В]18...30 DC; (по SELV/PELV)
Потребляемый ток [мА]< 50
Класс защитыIII
Защита от обратной полярностида
Время задержки включения питания [с]< 3

Входы / выходы

Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1

Выходы

Общее количество выходов2
Выходной сигналкоммутационный сигнал; аналоговый сигнал; частотный сигнал; IO-Link; (настраиваемый)
Количество цифровых выходов2
Выходная функциянормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. Падение напряжения коммутационного выхода постоянного тока [В]2
Номинальный постоянный ток коммутируемого выхода DC [мА]150; (на один выход 2 x 200 (...140 °F); 2 x 250 (...104 °F))
Циклы переключения (механические)10 млн
Количество аналоговых выходов1
Аналоговый токовый выход [мА]4...20
Макс. нагрузка [Ω]500
Защита от короткого замыканияда
Защита от перегрузкида
Частота выходного сигнала [Гц]0...10000

Диапазон измерения/установки

Диапазон измерения
60...3000 галф1...50 гал/мин
Диапазон отображения
0...3600 gph0...60 гал/мин
Разрешение
20 gph0.2 галлон/мин
Уставка SP
20...3000 галлон0.4...50 гал/мин
Точка сброса rP
0...2980 gph0...49.6 гал/мин
Конечная точка частоты, FEP
200...3000 gph3.4...50 гал/мин
С шагом
20 галлонов в час0.2 промилле
Частота в конечной точке FRP [Гц]10...10000
Динамика измерения1:50
Контроль температуры
Диапазон измерения [°F]14...212
Диапазон отображения [°F]-26...252
Разрешение [°F]2
Заданное значение SP [°F]16...212
Точка сброса rP [°F]14...210
С шагом [°F]2
Точка начала отсчета частоты, FSP [°F]14...172
Конечная точка частоты, FEP [°F]54...212
Частота в конечной точке, FRP [Гц]10...10000

Точность / отклонения

Контроль расхода
Точность (в диапазоне измерений)± (4 % MW + 1 % MEW); (Q > 1 л/мин; средняя и рабочая температура: +71,6 °F ± 4K)
Повторяемость± 1 % MEW
Контроль температуры
Температурный дрейф0,9802 °F / K
Точность [K]3 K (77 °F; Q > 1 л/мин)

Время отклика

Контроль расхода
Время отклика [с]0.01
Значение процесса демпфирования dAP [с]0...5
Демпфирование для аналогового выхода dAA [с]0...5
Мониторинг температуры
Динамический отклик T05 / T09 [с]T09 = 120 (Q > 1 л/мин)

Программное обеспечение / программирование

Параметры настройки параметровгистерезис / окно; нормально открытый / нормально закрытый; логика переключения; токовый выход; выбор среды; демпфирование для переключающего выхода / аналоговый выход; дисплей можно поворачивать и выключать; стандартные единицы измерения; цвет значения процесса

Интерфейсы

Коммуникационный интерфейсIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
Стандарт SDCIIEC 61131-9 CDV
ПрофилиИнтеллектуальный датчик: Переменные данные процесса; идентификация устройства
Режим SIOда
Требуемый тип главного портаA
Аналоговые данные процесса2
Двоичные данные процесса2
Мин. время цикла процесса [мс]5
Поддерживаемые идентификаторы устройств
Тип эксплуатацииИдентификатор устройства
По умолчанию680

Условия эксплуатации

Температура окружающей среды [°F]32...140
Указание по температуре окружающей среды
температура среды < 176 °F
температура среды < 212 °F: 32...104 °F
Температура хранения [°F]5...176
ЗащитаIP 65; IP 67

Испытания / допуски

ЭМС
DIN EN 61000-6-2
DIN EN 61000-6-3
Ударопрочность
DIN EN 60068-2-2720 г (11 мс)
Виброустойчивость
DIN EN 60068-2-65 g (10...2000 Гц)
Допуск UL
Одобрение UL нет.I007
Директива по оборудованию, работающему под давлениемРазумная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 - по запросу

Механические данные

Вес [г]2258.35
Материалынержавеющая сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; латунь химически никелированная
Материалы (смачиваемые части)нержавеющая сталь (316 / 1.4401); нержавеющая сталь (1.4404 / 316L); латунь (2.0371); латунь с химическим никелированием; PPS; проставка: POM; уплотнительное кольцо: FKM
Технологическое соединениерезьбовое соединение 1 1/2" NPT

Дисплеи / элементы управления

Дисплей
Единица отображения3 x LED, зеленый
состояние переключения2 x светодиод, желтый
измеренные значенияалфавитно-цифровой дисплей, красный/зеленый 4 цифры
программированиеалфавитно-цифровой дисплей, 4 цифры

Примечания

Примечания
Рекомендация: используйте 200-микронный фильтр.
Все данные относятся к воде (68 °F).
MW = измеренное значение
MEW = конечное значение диапазона измерения
ПримечанияОбратите внимание на измененный дизайн корпуса!
Количество в упаковке1 шт.

Электрическое соединение

СоединениеРазъем: 1 x M12; кодировка: A; контакты: позолоченные

Диаграммы и графики

Потеря давления
Диаграммы и графики SBN257
dPПотеря давления
Qобъемный расход
