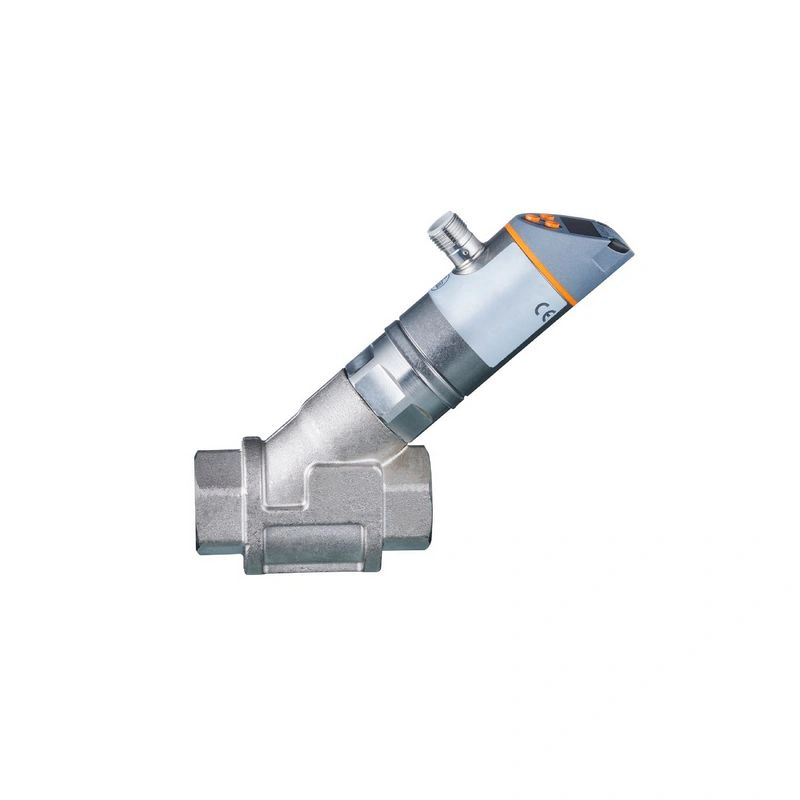

Расходомер со встроенным устройством предотвращения обратного потока и дисплеем IFM SBY34IF0FRKG
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Расходомер со встроенным устройством предотвращения обратного потока и дисплеем

SBY232

Артикул SBY34IF0FRKG
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Диапазон измерения 0.3...15 л/мин0.018...0.9 м³/ч
0.3...15 л/мин 0.018...0.9 м³/ч
Технологическое соединение резьбовое соединение Rp 3/4 внутренняя резьба
Специальная функция Позолоченные контакты
Применение для промышленного применения

Описание производителя

Расходомер со встроенным устройством предотвращения обратного потока и дисплеем Точное определение расхода и температуры среды Подходит для воды, охлаждающих жидкостей, масел и гликолей благодаря встроенным измерительным графикам Надежное предотвращение обратного потока с очень быстрым временем отклика С переключающим выходом, аналоговым выходом или частотным выходом и IO-Link Хорошо видимый светодиодный дисплей с изменением цвета на красный/зеленый

Технические данные SBY34IF0FRKG

Характеристики продукта

Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1
Диапазон измерения
0.3...15 л/мин0.018...0.9 м³/ч
Технологическое соединениерезьбовое соединение Rp 3/4 внутренняя резьба

Применение

Специальная функцияПозолоченные контакты
Применениедля промышленного применения
СредаЖидкости; вода; гликолевые растворы; охлаждающие жидкости
Указание по среде
масло 1 с вязкостью: 10 мм²/с (40 °C)
масло 2 с вязкостью: 46 мм²/с (40 °C)
Температура среды [°C]-10...100
Номинальное давление [бар]40
Номинальное давление [Mpa]4
MAWP (для применения в соответствии с CRN) [бар]40

Электрические данные

Рабочее напряжение [В]18...30 DC; (до SELV/PELV)
Потребляемый ток [мА]< 50
Класс защитыIII
Защита от обратной полярностида
Время задержки включения питания [с]< 3

Входы / выходы

Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1

Выходы

Общее количество выходов2
Выходной сигналкоммутационный сигнал; аналоговый сигнал; частотный сигнал; IO-Link; (конфигурируемый)
Количество цифровых выходов2
Функция выходанормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. Падение напряжения коммутационного выхода постоянного тока [В]2
Номинальный постоянный ток коммутационного выхода DC [мА]150; (на один выход 2 x 200 (...60 °C); 2 x 250 (...40 °C))
Циклы переключения (механические)10 млн
Количество аналоговых выходов1
Аналоговый токовый выход [мА]4...20
Макс. нагрузка [Ω]500
Защита от короткого замыканияда
Защита от перегрузкида
Частота выходного сигнала [Гц]0...10000

Диапазон измерения/установки

Диапазон измерения
0.3...15 л/мин0.018...0.9 м³/ч
Диапазон отображения
0...18 л/мин0...1.08 м³/ч
Разрешение
0.05 л/мин0.005 м³/ч
Уставка SP
0.1...15 л/мин0.005...0.9 м³/ч
Точка сброса rP
0...14.9 л/мин0...0.895 м³/ч
Конечная точка частоты, FEP
1...15 л/мин0.06...0.9 м³/ч
С шагом
0.05 л/мин0.005 м³/ч
Частота в конечной точке FRP [Гц]10...10000
Динамика измерения1:50
Контроль температуры
Диапазон измерения [°C]-10...100
Диапазон отображения [°C]-32...122
Разрешение [°C]1
Заданное значение SP [°C]-9...100
Точка сброса rP [°C]-10...99
С шагом [°C]1
Точка начала частоты, FSP [°C]-10...78
Конечная точка частоты, FEP [°C]12...100
Частота в конечной точке FRP [Гц]10...10000

Точность / отклонения

Контроль расхода
Точность (в диапазоне измерений)± (4 % MW + 1 % MEW); (Q > 0,3 л/мин; температура среды и эксплуатации: +22 °C ± 4K)
Повторяемость± 1 % MEW
Контроль температуры
Температурный дрейф0,029 °C / K
Точность [K]3 K (25°C; Q > 1 л/мин)

Время отклика

Контроль расхода
Время срабатывания [с]0.01
Значение процесса демпфирования dAP [с]0...5
Демпфирование для аналогового выхода dAA [с]0...5
Контроль температуры
Динамический отклик T05 / T09 [с]T09 = 120 (Q > 1 л/мин)

Программное обеспечение / программирование

Варианты установки параметровгистерезис / окно; нормально открытый / нормально закрытый; логика переключения; токовый / частотный выход; выбор среды; демпфирование для переключающего выхода / аналоговый выход; дисплей можно поворачивать и выключать; стандартные единицы измерения; цвет значения процесса

Интерфейсы

Интерфейс связиIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
Стандарт SDCIIEC 61131-9 CDV
ПрофилиИнтеллектуальный датчик: Переменные данные процесса; идентификация устройства
Режим SIOда
Требуемый тип главного портаA
Аналоговые данные процесса2
Двоичные данные процесса2
Мин. время цикла процесса [мс]5
Поддерживаемые идентификаторы устройств
Тип операцииDeviceID
По умолчанию560

Условия эксплуатации

Температура окружающей среды [°C]0...60
Примечание по температуре окружающей среды
температура среды < 80 °C
температура среды < 100 °C: 0...40 °C
Температура хранения [°C]-15...80
ЗащитаIP 65; IP 67

Испытания / допуски

ЭМС
DIN EN 61000-6-2
DIN EN 61000-6-3
Ударопрочность
DIN EN 60068-2-2720 g (11 мс)
Виброустойчивость
DIN EN 60068-2-65 g (10...2000 Гц)
MTTF [годы]145
допуск UL
Разрешение UL нет.I005
Директива по оборудованию, работающему под давлениемРазумная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 - по запросу

Механические данные

Вес [г]685.5
Материалынержавеющая сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; латунь химически никелированная
Материалы (смачиваемые части)нержавеющая сталь (316 / 1.4401); нержавеющая сталь (1.4404 / 316L); латунь (2.0371); латунь с химическим никелированием; PPS; уплотнительное кольцо: FKM
Технологическое соединениерезьбовое соединение Rp 3/4 внутренняя резьба

Дисплеи / элементы управления

Дисплей
Блок дисплея3 x светодиода, зеленый
состояние переключения2 x LED, желтый
измеренные значенияалфавитно-цифровой дисплей, красный/зеленый 4-разрядный
программированиеалфавитно-цифровой дисплей, 4 цифры

Примечания

Примечания
Рекомендация: используйте 200-микронный фильтр.
Все данные относятся к воде (20 °C).
MW = измеренное значение
MEW = конечное значение диапазона измерения
ПримечанияОбратите внимание на измененный дизайн корпуса!
Количество упаковок1 шт.

Электрическое подключение

ПодключениеРазъем: 1 x M12; кодировка: A; контакты: позолоченные

Диаграммы и графики

Потеря давления
Диаграммы и графики SBY232
dPПотеря давления
Qобъемный расход
