Описание производителя

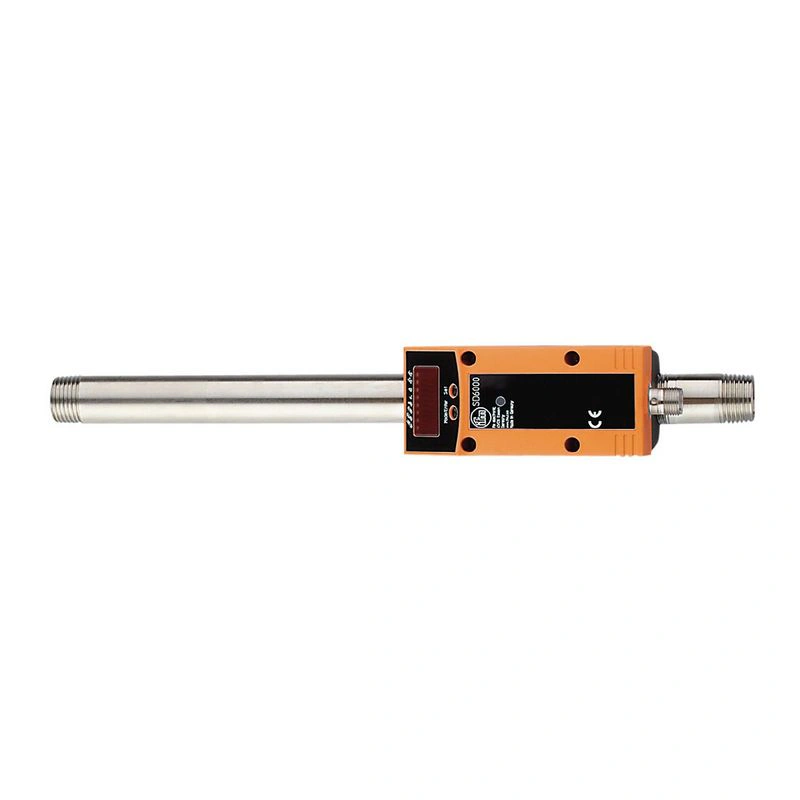

Измеритель сжатого воздуха Точное измерение расхода, потребления и температуры среды Высокая точность, повторяемость и динамика измерений Для обнаружения сжатого воздуха в промышленности С переключающим выходом, аналоговым выходом и импульсным выходом Четко видимый 4-разрядный светодиодный дисплей
Характеристики изделия
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Диапазон измерений | | 10...1250 л/мин | 0.3...103.6 м/с | 0.2...75 м³/ч |
|
| Технологическое подключение | резьбовое соединение R 1/2 DN15 |
Применение
| Применение | для промышленного применения |
| Среда | сжатый воздух |
| Указание по измеряемой среде | | качество воздуха ISO 8573-1 | | класс 141 | | класс 344 |
|
| Температура среды [°C] | 0...60 |
| Номинальное давление [бар] | 16 |
| Номинальное давление [МПа] | 1.6 |
| MAWP (для применения в соответствии с CRN) [бар] | 16 |
Электрические данные
| Рабочее напряжение [В] | 18...30 DC; (до SELV/PELV) |
| Потребляемый ток [мА] | < 110 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения питания [с] | 1 |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; (настраиваемый) |
| Электрический расчет | PNP |
| Количество цифровых выходов | 2 |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Макс. Падение напряжения коммутационный выход постоянного тока [В] | 2 |
| Постоянный номинальный ток коммутационного выхода DC [мА] | 250; (на выход) |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход [мА] | 4...20; (масштабируемый) |
| Макс. нагрузка [Ω] | 500 |
| Импульсный выход | счетчик потребляемого количества |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | 10...1250 л/мин | 0.3...103.6 м/с | 0.2...75 м³/ч |
|
| Диапазон отображения | | 0...1500 л/мин | 0...124.3 м/с | 0...90 м³/ч |
|
| Заданное значение SP | | 10...1250 л/мин | 0.8...103.6 м/с | 0.6...75 м³/ч |
|
| Точка сброса rP | | 4...1244 л/мин | 0.3...103.1 м/с | 0.2...74.6 м³/ч |
|
| Аналоговая начальная точка ASP | | 0...938 л/мин | 0...77.7 м/с | 0...56.3 м³/ч |
|
| Аналоговая конечная точка AEP | | 312...1250 л/мин | 25.9...103.6 м/с | 18.7...75 м³/ч |
|
| С шагом | |
| Контроль объемного расхода |
| Значение импульса | 0.001...1000000 m³ |
| С шагом | 0.001 m³ |
| Длительность импульса [с] | 0,02...2 |
| Контроль температуры |
| Диапазон измерения [°C] | 0...60 |
| Диапазон отображения [°C] | -12...72 |
Точность / отклонения
| Контроль расхода |
| Повторяемость [% от измеренного значения] | ± 1,5 |
| Точность (в диапазоне измерений) | ± (3 % МВт + 0,3 % МЭВ) / ± (6 % МВт + 0,6 % МЭВ); (класс 141 /; класс 344; условия: монтаж по DIN ISO 2533; монтаж в трубах: DN15) |
| Контроль температуры |
| Точность [K] | ± 2; (расход среды в предельной области диапазона измерения расхода) |
Время отклика
| Контроль расхода |
| Время отклика [с] | 0.1; (dAP = 0) |
| Значение процесса демпфирования dAP с шагом [с] | 0 - 0,2 - 0,4 - 0,6 - 0,8 - 1 |
Программное обеспечение / программирование
| Варианты настройки параметров | Контроль расхода; счетчик количества; счетчик с предустановкой; контроль температуры; гистерезис / окно; нормально открытый / нормально закрытый; токовый / импульсный выход; дисплей можно поворачивать и выключать; блок индикации; суммирующий счетчик |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
| стандарт SDCI | IEC 61131-9 CDV |
| Профили | без профиля |
| Режим SIO | да |
| Требуемый тип порта ведущего устройства | A |
| Аналоговые данные процесса | 3 |
| Двоичные данные процесса | 2 |
| Мин. время цикла процесса [мс] | 4.1 |
| Поддерживаемые идентификаторы устройств | | Тип эксплуатации | Идентификатор устройства | | По умолчанию | 262 |
|
Условия эксплуатации
| Температура окружающей среды [°C] | 0...60 |
| Температура хранения [°C] | -20...85 |
| Макс. относительная влажность воздуха [%] | 90 |
| Защита | IP 65 |
Испытания / допуски
| ЭМС | | DIN EN 61000-6-2 | | DIN EN 61000-6-3 |
|
| Утверждение CPA | | номер модели | 002TG | | класс точности | - | | максимально допустимая погрешность | ± 4 % FS | | Q (мин) | 0,2 м³/ч | | Q (t) | - | | Q (макс.) | 75 м³/ч |
|
| Виброустойчивость | | DIN EN 68000-2-6 | 5 g (55...2000 Гц) |
|
| Сроки наработки на отказ [годы] | 227 |
| Директива по оборудованию, работающему под давлением | Разумная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 - по запросу |
Механические данные
| Вес [г] | 942.5 |
| Материалы | PBT-GF20; NBR; PC; нержавеющая сталь (1.4301 / 304); PTFE; латунное покрытие; FKM; алюминиевое порошковое покрытие |
| Материалы (смачиваемые части) | нержавеющая сталь (1.4301 / 304); FKM; керамика стеклянная пассивированная; PEEK GF30; полиэстер; алюминий |
| Момент затяжки [Нм] | 50 |
| Технологическое соединение | резьбовое соединение R 1/2 DN15 |
Дисплеи / элементы управления
| Дисплей | | Устройство отображения | 5 x LED, зеленый (Нл/мин, Нм³/ч, Нм/с, Нм³, °C) | | функциональный дисплей | 1 x светодиод, зеленый | | состояние переключения | 2 x светодиода, желтый | | измеренные значения | алфавитно-цифровой дисплей, 4 цифры | | программирование | алфавитно-цифровой дисплей, 4 цифры |
|
Примечания
| Примечания | | MW = измеренное значение | | MEW = конечное значение диапазона измерения | | Диапазоны измерения, индикации и настройки относятся к стандартному объемному расходу в соответствии с DIN ISO 2533. | | Информацию о монтаже и эксплуатации см. в руководстве по эксплуатации. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Соединение | Разъем: 1 x M12; кодировка: A |
