Описание производителя

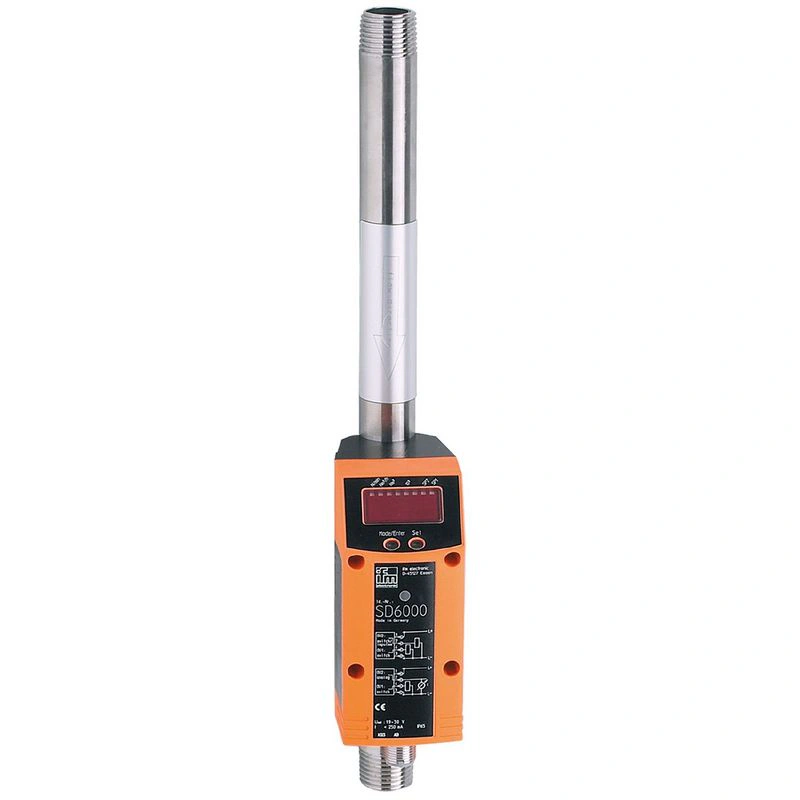

Измеритель сжатого воздуха Точное измерение расхода, потребления и температуры среды Высокая точность, повторяемость и динамика измерений Для обнаружения сжатого воздуха в промышленности С переключающим выходом, аналоговым выходом и импульсным выходом Четко видимый 4-разрядный светодиодный дисплей
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Диапазон измерения | | 10...2650 scfh | 0.2...44.1 скфм |
|
| Технологическое присоединение | резьбовое соединение 1/2" NPT DN15 |
Применение
| Применение | для промышленного применения |
| Носитель | сжатый воздух |
| Примечание по средам | | качество воздуха ISO 8573-1 | | класс 141 | | класс 344 |
|
| Температура среды [°F] | 32...140 |
| Номинальное давление [бар] | 16 |
| Номинальное давление [psi] | 232 |
| MAWP (для применения в соответствии с CRN) [бар] | 16 |
Электрические данные
| Рабочее напряжение [В] | 19...30 DC; (до SELV/PELV) |
| Потребляемый ток [мА] | < 100 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения питания [с] | 1 |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; импульсный сигнал; (настраиваемый) |
| Электрический дизайн | PNP |
| Количество цифровых выходов | 2 |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Макс. Падение напряжения переключающий выход DC [В] | 2 |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 250; (на каждый выход) |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход [мА] | 4...20; (масштабируемый) |
| Макс. нагрузка [Ω] | 500 |
| Импульсный выход | счетчик потребляемого количества |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | 10...2650 scfh | 0.2...44.1 scfm |
|
| Диапазон отображения | |
| Заданное значение SP | | 25...2650 scfh | 0.4...44.1 scfm |
|
| Точка сброса rP | | 10...2635 scfh | 0.2...43.9 scfm |
|
| Аналоговая начальная точка ASP | | 0...1985 scfh | 0...33.1 скфм |
|
| Аналоговая конечная точка AEP | | 660...2650 scfh | 11...44.1 scfm |
|
| С шагом | |
| Контроль объемного расхода |
| Импульсное значение | 0.040...4 000 000 scf |
| С шагом | 0.020...1000 scf |
| Длительность импульса [с] | 0,045...2 |
| Контроль температуры |
| Диапазон измерения [°F] | 32...140 |
| Диапазон отображения [°F] | 32...140 |
Точность / отклонения
| Контроль расхода |
| Повторяемость [% от измеренного значения] | ± 1,5 |
| Точность (в диапазоне измерений) | ± (3 % МВт + 0,3 % МЭВ) / ± (6 % МВт + 0,6 % МЭВ); (класс 141 /; класс 344; условия: монтаж по DIN ISO 2533; монтаж в трубах: DN15) |
| Контроль температуры |
| Точность [K] | ± 2; (расход среды в предельной области диапазона измерения расхода) |
Время отклика
| Контроль расхода |
| Время отклика [с] | 0.1; (dAP = 0) |
| Значение процесса демпфирования dAP с шагом [с] | 0 - 0,2 - 0,4 - 0,6 - 0,8 - 1 |
Программное обеспечение / программирование
| Варианты настройки параметров | Контроль расхода; счетчик количества; счетчик с предустановкой; гистерезис / окно; нормально открытый / нормально закрытый; токовый / импульсный выход; дисплей можно поворачивать и выключать; дисплейный блок |
Условия эксплуатации
| Температура окружающей среды [°F] | 32...140 |
| Температура хранения [°F] | -4...185 |
| Макс. относительная влажность воздуха [%] | 90 |
| Защита | IP 65 |
Испытания/допуски
| ЭМС | | DIN EN 61000-6-2 | | DIN EN 61000-6-3 |
|
| Устойчивость к вибрации | | DIN EN 68000-2-6 | 5 g (55...2000 Гц) |
|
| Сроки наработки на отказ [годы] | 227 |
| Директива по оборудованию, работающему под давлением | Разумная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 - по запросу |
Механические данные
| Вес [г] | 925 |
| Материалы | PBT-GF20; NBR; PC; нержавеющая сталь (1.4301 / 304); PTFE; латунь с покрытием; FKM; алюминий с порошковым покрытием |
| Материалы (смачиваемые части) | нержавеющая сталь (1.4301 / 304); FKM; керамика стеклянная пассивированная; PEEK GF30; полиэстер; алюминий |
| Технологическое соединение | резьбовое соединение 1/2" NPT DN15 |
Дисплеи / рабочие элементы
| Дисплей | | Блок индикации | 4 x LED, зеленый (scfm, scfh, scf, °F) | | функциональный дисплей | 1 x светодиод, желтый | | состояние переключения | 2 x светодиода, желтый | | измеренные значения | алфавитно-цифровой дисплей, 4 цифры | | программирование | алфавитно-цифровой дисплей, 4-значный |
|
Примечания
| Примечания | | scf = стандартный кубический фут | | scfh = стандартные кубические футы в час | | scfm = стандартные кубические футы в минуту | | MW = измеренное значение | | MEW = конечное значение диапазона измерений | | Диапазоны измерения, индикации и настройки относятся к стандартному объемному расходу в соответствии с DIN ISO 2533. | | Информацию о монтаже и эксплуатации см. в руководстве по эксплуатации. |
|
| Количество в упаковке | 1 шт. |
Электрическое соединение
| Подключение | Разъем: 1 x M12; кодировка: A |
