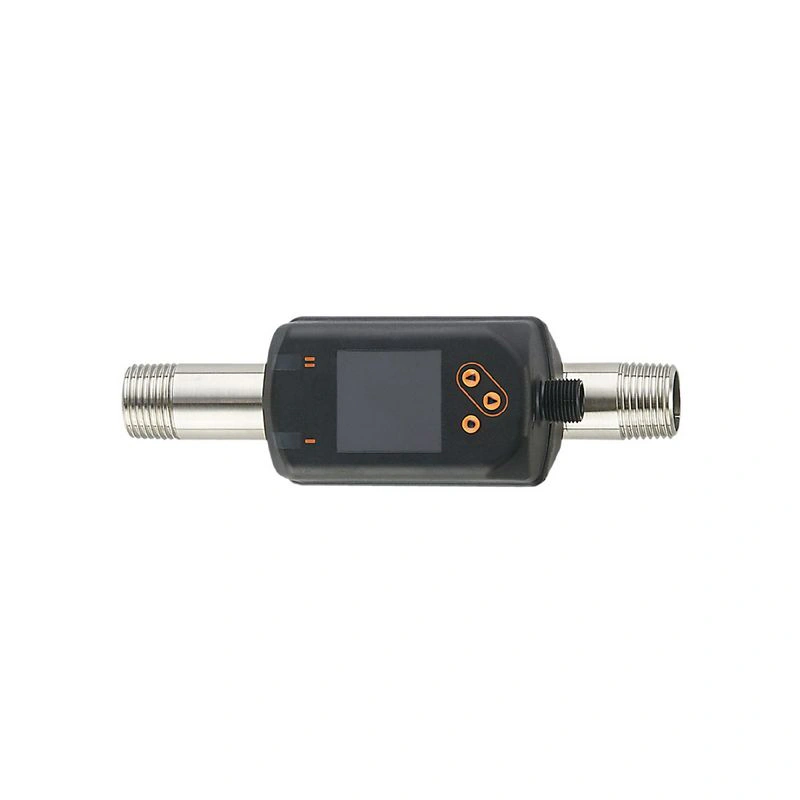

Измеритель сжатого воздуха Точное измерение расхода, потребления и температуры среды Высокая повторяемость и динамика измерений Для определения сжатого воздуха в промышленности Красно-зеленый дисплей для четкого определения допустимого диапазона Дисплей можно поворачивать для оптимального выравнивания
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Технологическое подключение | резьбовое соединение R 1/2 DN15 |
Применение
| Применение | для промышленного применения |
| Медиа | сжатый воздух |
| Температура среды [°C] | -10...60 |
| Мин. давление разрыва [бар] | 64 |
| Мин. давление разрыва [МПа] | 6.4 |
| Номинальное давление [бар] | 16 |
| Номинальное давление [Mpa] | 1.6 |
| MAWP (для применения в соответствии с CRN) [бар] | 16 |
Электрические данные
| Рабочее напряжение [В] | 18...30 DC; (до SELV/PELV) |
| Потребляемый ток [мА] | < 80 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения [с] | 1 |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Входы
Выходы
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; (конфигурируемый) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Макс. Падение напряжения переключающий выход DC [В] | 2.5 |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 150; (на выход) |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход [мА] | 4...20; (масштабируемый) |
| Макс. нагрузка [Ω] | 500 |
| Импульсный выход | счетчик потребленного количества |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | 4...1250 л/мин | 0.3...99.8 м/с | 0.25...75 м³/ч |
|
| Диапазон отображения | | 0...1500 л/мин | 0...119.8 м/с | 0...90 м³/ч |
|
| Разрешение | |
| Уставка SP | | 11...1250 л/мин | 0.9...99.8 м/с | 0.65...74.97 м³/ч |
|
| Точка сброса rP | | 5...1243 л/мин | 0.4...99.3 м/с | 0.28...74.6 м³/ч |
|
| Аналоговая начальная точка ASP | | 0...1000 л/мин | 0...79.8 м/с | 0...60 м³/ч |
|
| Аналоговая конечная точка AEP | | 250...1250 л/мин | 20...99.8 м/с | 15...75 м³/ч |
|
| Отсечка низкого расхода LFC | | 1...13 л/мин | 0.1...1.1 м/с | 0.09...0.8 м³/ч |
|
| С шагом | |
| Контроль объемного расхода |
| Диапазон измерения | | 0...100000000 m³ | 0...353146667.2 скф |
|
| Диапазон отображения | | 0...100000000 m³ | 0...353146667.2 scf |
|
| Уставка SP | | 0.001...10000000 m³ | 0.05...353146667.2 scf |
|
| Значение импульса | | 0.001...10000000 m³ | 0.05...353146667.2 скф |
|
| С шагом | |
| Длительность импульса [с] | 0.002...2 |
| Контроль температуры |
| Диапазон измерения | |
| Диапазон отображения | | -24...74 °C | -11.2...165.2 °F |
|
| Разрешение | |
| Уставка SP | | -9.7...60 °C | 14.6...140 °F |
|
| Точка сброса rP | | -10...59.7 °C | 14...139.4 °F |
|
| Аналоговая начальная точка | |
| Аналоговая конечная точка | |
| С шагом | |
Точность / отклонения
| Температурный коэффициент [1/K] | ± 0,07 % MW |
| Точность (в диапазоне измерений) | ± (15 % MW + 1,5 % MEW); (максимальное значение, достигаемое для класса качества воздуха 344 (DIN8573-1:2010); при использовании труб класса допуска T3/T4; длина входной и выходной трубы без кромок и резких изменений диаметра; внутренняя поверхность трубы без заусенцев) |
| Повторяемость | ± 1,5 % MW |
| Контроль температуры |
| Точность [K] | ± 0,5; (средний расход в предельной области диапазона измерения расхода) |
Время отклика
| Время отклика [с] | 0.1; (dAP = 0) |
| Значение процесса демпфирования dAP [с] | 0...5 |
| Контроль температуры |
| Динамический отклик T05 / T09 [с] | T09 = 0,5 |
Программное обеспечение / программирование
| Варианты настройки параметров | гистерезис / окно; нормально открытый / нормально закрытый; токовый/импульсный выход; дисплей можно поворачивать и выключать; блок индикации; тотализатор |
Интерфейсы
| Интерфейс связи | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Стандарт SDCI | IEC 61131-9 CDV |
| Профили | Цифровой измерительный датчик (0x800A), идентификация и диагностика (0x4000) |
| Режим SIO | да |
| Требуемый тип порта ведущего устройства | A |
| Аналоговые данные процесса | 6 |
| Двоичные данные процесса | 2 |
| Мин. время технологического цикла [мс] | 5.9 |
| Поддерживаемые идентификаторы устройств | | Тип работы | DeviceID | | По умолчанию | 1001 |
|
Условия эксплуатации
| Температура окружающей среды [°C] | 0...60 |
| Температура хранения [°C] | -20...85 |
| Макс. относительная влажность воздуха [%] | 90 |
| Защита | IP 65; IP 67 |
Испытания / допуски
| ЭМС | |
| Разрешение CPA | | номер модели | 004TG | | класс точности | - | | максимально допустимая погрешность | ± 16,5 % FS | | Q (мин) | 0,25 м³/ч | | Q (t) | - | | Q (макс.) | 75 м³/ч |
|
| Виброустойчивость | | DIN EN 68000-2-6 | 5 g (10...2000 Гц) |
|
| MTTF [годы] | 195 |
| допуск UL | | Одобрение UL нет. | I012 | | Номер файла UL | E174189 |
|
| Директива по оборудованию, работающему под давлением | Разумная инженерная практика; может использоваться для стабильных газов группа жидкости 2 |
Механические данные
| Вес [г] | 546.5 |
| Материалы | PBT+PC-GF30; PPS GF40; нержавеющая сталь (1.4301 / 304); нержавеющая сталь (1.4305 / 303); сталь (1.5523) оцинкованный; 2.0401 (латунь / CW614N); FKM |
| Материалы (смачиваемые части) | нержавеющая сталь (1.4301 / 304); нержавеющая сталь (1.4305 / 303); FKM; керамика стеклянная пассивированная; PPS GF40; акрилат |
| Технологическое подключение | резьбовое соединение R 1/2 DN15 |
Дисплеи / элементы управления
| Дисплей | | цветной дисплей 1,44", 128 x 128 пикселей | | 2 x LED, желтый |
|
Примечания
| Примечания | | MW = измеренное значение | | MEW = конечное значение диапазона измерений | | Диапазоны измерения, индикации и настройки относятся к стандартному объемному расходу в соответствии с DIN ISO 2533. | | Информацию о монтаже и эксплуатации см. в руководстве по эксплуатации. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
