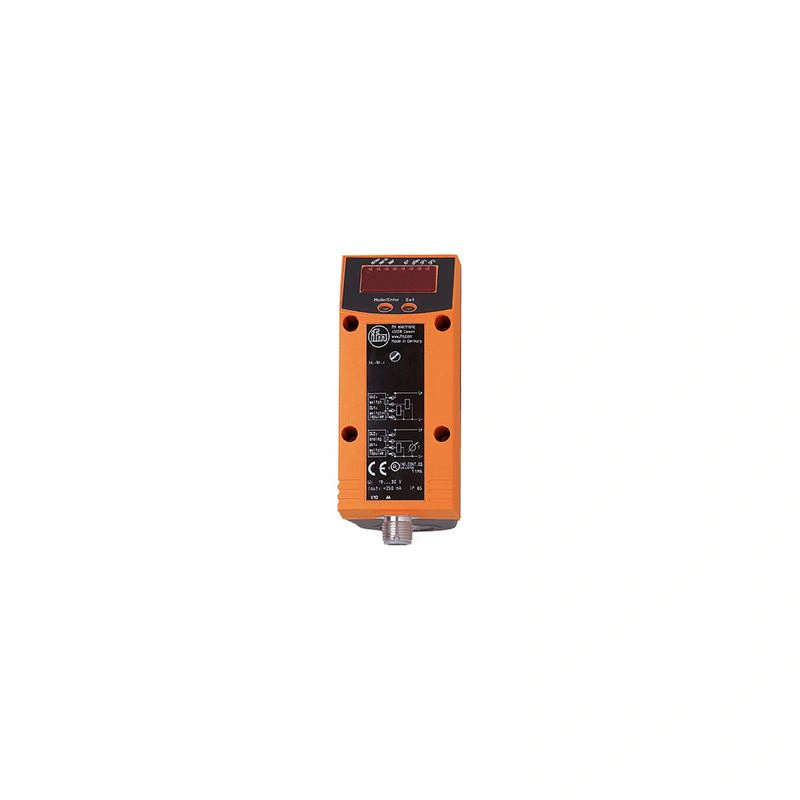

Измеритель сжатого воздуха Точное измерение расхода, потребления и температуры среды Высокая точность, повторяемость и динамика измерений Для обнаружения сжатого воздуха в промышленности С переключающим выходом, аналоговым выходом и импульсным выходом Четко видимый 4-разрядный светодиодный дисплей
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Диапазон измерения | | 10...1250 л/мин | 0.3...103.6 м/с | 0.2...75 м³/ч |
|
| Технологическое соединение | резьбовое соединение G 1/2 DN15 |
Применение
| Применение | для промышленного применения |
| Носитель | сжатый воздух |
| Температура среды [°C] | 0...60 |
| Номинальное давление [бар] | 16 |
| Номинальное давление [Mpa] | 1.6 |
Электрические данные
| Рабочее напряжение [В] | 18...30 DC; (до SELV/PELV) |
| Потребляемый ток [мА] | < 110 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения питания [с] | 1 |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходов | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; импульсный сигнал; IO-Link; (настраивается) |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2 |
| Функция выхода | нормально разомкнутый / нормально замкнутый; (параметрируемый) |
| Макс. Падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Постоянный номинальный ток коммутационного выхода DC [мА] | 250; (на каждый выход) |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход [мА] | 4...20; (масштабируемый) |
| Макс. нагрузка [Ω] | 500 |
| Импульсный выход | Счетчик потребленного количества |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | 10...1250 л/мин | 0.3...103.6 м/с | 0.2...75 м³/ч |
|
| Диапазон отображения | | 0...1500 л/мин | 0...124.3 м/с | 0...90 м³/ч |
|
| Уставка SP | | 10...1250 л/мин | 0.8...103.6 м/с | 0.6...75 м³/ч |
|
| Точка сброса rP | | 4...1244 л/мин | 0.3...103.1 м/с | 0.2...74.6 м³/ч |
|
| Аналоговая начальная точка ASP | | 0...938 л/мин | 0...77.7 м/с | 0...56.3 м³/ч |
|
| Аналоговая конечная точка AEP | | 312...1250 л/мин | 25.9...103.6 м/с | 18.7...75 м³/ч |
|
| С шагом | |
| Контроль объемного расхода |
| Значение импульса | 0.001...1000000 m³ |
| С шагом | 0.001 m³ |
| Длительность импульса [с] | 0,02...2 |
| Контроль температуры |
| Диапазон измерения [°C] | 0...60 |
| Диапазон отображения [°C] | -12...72 |
Точность / отклонения
| Контроль расхода |
| Повторяемость [% от измеренного значения] | ± 1,5 |
| Точность (в диапазоне измерений) | ± (15 % MW + 1,5 % MEW); (максимальное значение, достигаемое для класса качества воздуха 344 (DIN 8573-1); при использовании труб класса допуска T3/T4; длина входной и выходной трубы без кромок и резких изменений диаметра; внутренняя поверхность трубы без заусенцев) |
| Контроль температуры |
| Точность [K] | ± 2; (расход среды в предельной области диапазона измерения расхода) |
Время отклика
| Контроль расхода |
| Время отклика [с] | 0.1; (dAP = 0) |
| Значение процесса демпфирования dAP с шагом [с] | 0 - 0,2 - 0,4 - 0,6 - 0,8 - 1 |
Программное обеспечение / программирование
| Параметры настройки | Контроль расхода; счетчик количества; счетчик с предустановкой; контроль температуры; гистерезис / окно; нормально открытый / нормально закрытый; токовый / импульсный выход; дисплей можно поворачивать и выключать; блок индикации; суммирующий счетчик |
Интерфейсы
| Интерфейс связи | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Стандарт SDCI | IEC 61131-9 CDV |
| Профили | без профиля |
| Режим SIO | да |
| Требуемый тип ведущего порта | A |
| Аналоговые данные процесса | 3 |
| Двоичные данные процесса | 2 |
| Мин. время цикла процесса [мс] | 4.1 |
| Поддерживаемые идентификаторы устройств | | Тип эксплуатации | Идентификатор устройства | | По умолчанию | 262 |
|
Условия эксплуатации
| Температура окружающей среды [°C] | 0...60 |
| Температура хранения [°C] | -20...85 |
| Макс. относительная влажность воздуха [%] | 90 |
| Защита | IP 65 |
Испытания / утверждения
| ЭМС | | DIN EN 61000-6-2 | | DIN EN 61000-6-3 |
|
| Разрешение CPA | | номер модели | 004TG | | класс точности | - | | максимально допустимая погрешность | ± 16,5 % FS | | Q (мин) | 0,2 м³/ч | | Q (t) | - | | Q (макс.) | 75 м³/ч |
|
| Устойчивость к вибрации | | DIN EN 68000-2-6 | 5 g (55...2000 Гц) |
|
| Сроки наработки на отказ [годы] | 227 |
| Директива по оборудованию, работающему под давлением | Разумная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 - по запросу |
Механические данные
| Вес [г] | 579 |
| Материалы | PBT-GF20; NBR; PC; нержавеющая сталь (1.4301 / 304); PTFE; латунь с покрытием; FKM; алюминий с порошковым покрытием |
| Материалы (смачиваемые части) | нержавеющая сталь (1.4301 / 304); FKM; керамика стеклянная пассивированная; PEEK GF30; полиэстер; алюминий |
| Момент затяжки [Нм] | 50 |
| Технологическое подключение | резьбовое соединение G 1/2 DN15 |
Дисплеи / элементы управления
| Дисплей | | Блок индикации | 5 x LED, зеленый (Нл/мин, Нм³/ч, Нм/с, Нм³, °C) | | функциональный дисплей | 1 x светодиод, зеленый | | состояние переключения | 2 x светодиода, желтый | | измеренные значения | алфавитно-цифровой дисплей, 4-значный | | программирование | алфавитно-цифровой дисплей, 4 цифры |
|
Примечания
| Примечания | | MW = измеренное значение | | MEW = конечное значение диапазона измерения | | Диапазоны измерения, индикации и настройки относятся к стандартному объемному расходу согласно DIN ISO 2533. | | Информацию о монтаже и эксплуатации см. в руководстве по эксплуатации. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Соединение | Разъем: 1 x M12; кодировка: A |
