SDG087
Артикул SDG3"/METRIS PB DN80 SS LM
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Диапазон измерений [м³/ч] 9...2750
Технологическое соединение фланец DN80 согласно:DIN 2448
Применение функция тотализатора
Носитель сжатый воздух
Примечание по носителям качество воздуха ISO 8573-1класс 141класс 344
Описание производителя

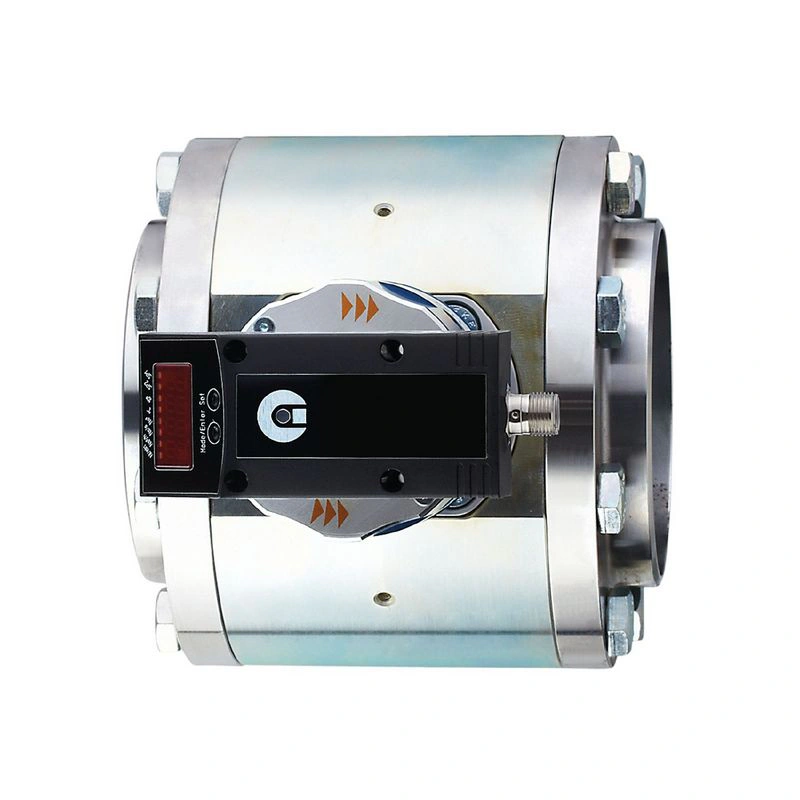

Измеритель сжатого воздуха Точное измерение расхода и потребления Высокая точность, повторяемость и динамика измерений Для обнаружения сжатого воздуха в промышленности С переключающим выходом, аналоговым выходом и импульсным выходом Четко видимый 4-разрядный светодиодный дисплей
Технические данные SDG3"/METRIS PB DN80 SS LM
Характеристики изделия
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Диапазон измерений [м³/ч] | 9...2750 |
| Технологическое соединение | фланец DN80 согласно:DIN 2448 |
Применение
| Применение | функция тотализатора | |||
| Носитель | сжатый воздух | |||
| Примечание по носителям |
| |||
| Температура среды [°C] | 0...60 | |||
| Номинальное давление [бар] | 16 | |||
| Номинальное давление [МПа] | 1.6 |
Электрические данные
| Рабочее напряжение [В] | 19...30 DC |
| Потребляемый ток [мА] | < 100 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения питания [с] | 0.5 |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; импульсный сигнал; (конфигурируемый) |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2 |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Макс. Падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Постоянный номинальный ток коммутационного выхода DC [мА] | 250; (на один выход) |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход [мА] | 4...20; (масштабируемый) |
| Макс. нагрузка [Ω] | 500 |
| Импульсный выход | счетчик потребленного количества |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения [м³/ч] | 9...2750 |
| Диапазон индикации [м³/ч] | 0...3300 |
| Контроль объемного расхода | |
| Значение импульса | 1 Нм³ |
| Длительность импульса [с] | 0,1 |
Точность / отклонения
| Контроль расхода | |
| Точность (в диапазоне измерений) | ± (3 % МВт + 0,3 % МЭЗ) / ± (6 % МВт + 0,6 % МЭЗ); (класс 141 /; класс 344) |
Время срабатывания
| Контроль расхода | |
| Время срабатывания [с] | 0.1; (dAP = 0) |
Условия эксплуатации
| Температура окружающей среды [°C] | 0...60 |
| Температура хранения [°C] | -20...85 |
| Макс. относительная влажность воздуха [%] | 90 |
| Защита | IP 65 |
Испытания / допуски
| ЭМС |
| ||||||||
| Устойчивость к вибрации |
| ||||||||
| MTTF [лет] | 214 |
Механические данные
| Вес [г] | 13823.8 |
| Материалы | PBT-GF20; PC; PC; нержавеющая сталь (1.4301 / 304); FKM; участок трубы: нержавеющая сталь (1.4301 / 304) |
| Материалы (смачиваемые части) | нержавеющая сталь (316 / 1.4401); нержавеющая сталь (1.4301 / 304); керамика стеклянная пассивированная; PEEK; полиэстер; FKM; алюминий анодированный; трубная часть: нержавеющая сталь (1.4301 / 304) |
| Технологическое подключение | фланец DN80 согласно:DIN 2448 |
Примечания
| Примечания |
| ||||
| Количество в упаковке | 1 шт. |
Электрическое соединение
| Соединение | Разъем: 1 x M12; кодировка: A |
