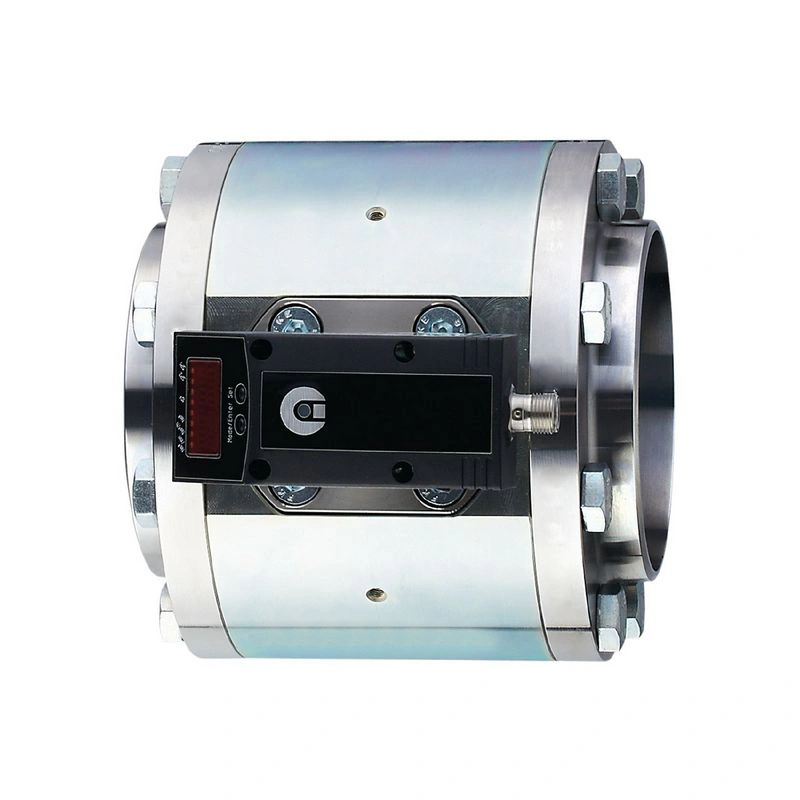

Name: SDG100
Brand: IFM Electronic
SKU: SDG4"/METRIS PB DN100
Price: 1.00 RUB
Availability: InStock

Характеристики изделия

Количество входов и выходов	Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Диапазон измерения [м³/ч]	15…4400
Технологическое присоединение	фланец DN100 согласно:DIN 2448

Применение

функция суммирующего устройства

Носитель

сжатый воздух

Указание по средам

качество воздуха ISO 8573-1

класс 141

класс 344

Температура среды [°C]

0…60

Номинальное давление [бар]

Номинальное давление [Mpa]

1.6

Электрические данные

Рабочее напряжение [В]	19…30 DC
Потребляемый ток [мА]	< 100
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения [с]	0.5

Входы / выходы

Количество входов и выходов

Количество цифровых выходов: 2; Количество аналоговых выходов: 1

Выходы

Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; аналоговый сигнал; импульсный сигнал; (настраивается)
Электрическое исполнение	PNP
Количество цифровых выходов	2
Функция выхода	нормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. Падение напряжения на коммутационном выходе постоянного тока [В]	2
Постоянный номинальный ток коммутационного выхода DC [мА]	250; (за выход)
Количество аналоговых выходов	1
Аналоговый токовый выход [мА]	4…20; (масштабируемый)
Макс. нагрузка [Ω]	500
Импульсный выход	счетчик потребляемого количества
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	импульсный
Защита от перегрузки	да

Диапазон измерения/установки

Диапазон измерения [м³/ч]	15…4400
Диапазон отображения [м³/ч]	0…5320

Контроль объемного расхода
Значение импульса	10 Нм³
Длительность импульса [с]	0,1

Точность / отклонения

Мониторинг расхода
Точность (в диапазоне измерений)	± (3 % МВт + 0,3 % МЭЗ) / ± (6 % МВт + 0,6 % МЭЗ); (класс 141 /; класс 344)

Время отклика

Контроль расхода
Время срабатывания [с]	0.1; (dAP = 0)

Условия эксплуатации

Температура окружающей среды [°C]	0…60
Температура хранения [°C]	-20…85
Макс. относительная влажность воздуха [%]	90
Защита	IP 65

Испытания / допуски

ЭМС

EN 61000-4-2 ESD	4 кВ CD / 8 кВ AD
EN 61000-4-3 ВЧ-излучение	10 В/м
EN 61000-4-4 Разрыв	2 кВ
EN 61000-4-6 ВЧ-излучение	10 V

Виброустойчивость

DIN IEC 68-2-6

5 g (55…2000 Гц)

Наработка на отказ [лет]

214

Механические данные

Вес [г]	13873
Материалы	PBT-GF20; PC; PC; нержавеющая сталь (1.4301 / 304); FKM; трубная секция: сталь оцинкованная
Материалы (смачиваемые части)	нержавеющая сталь (316 / 1.4401); нержавеющая сталь (1.4301 / 304); керамика стеклянная пассивированная; PEEK; полиэстер; FKM; алюминий анодированный; сталь гальванизированная
Технологическое присоединение	фланец DN100 в соответствии с DIN 2448

Примечания

MW = измеренное значение

MEW = конечное значение диапазона измерения

Диапазоны измерения, индикации и настройки относятся к стандартному объемному расходу в соответствии с DIN ISO 2533.

Информацию о монтаже и эксплуатации см. в руководстве по эксплуатации.

Количество в упаковке

1 шт.

Электрическое подключение

Подключение

Разъем: 1 x M12; кодировка: A
