Измеритель сжатого воздуха IFM SDG4"/METRIS PB DN100 LM

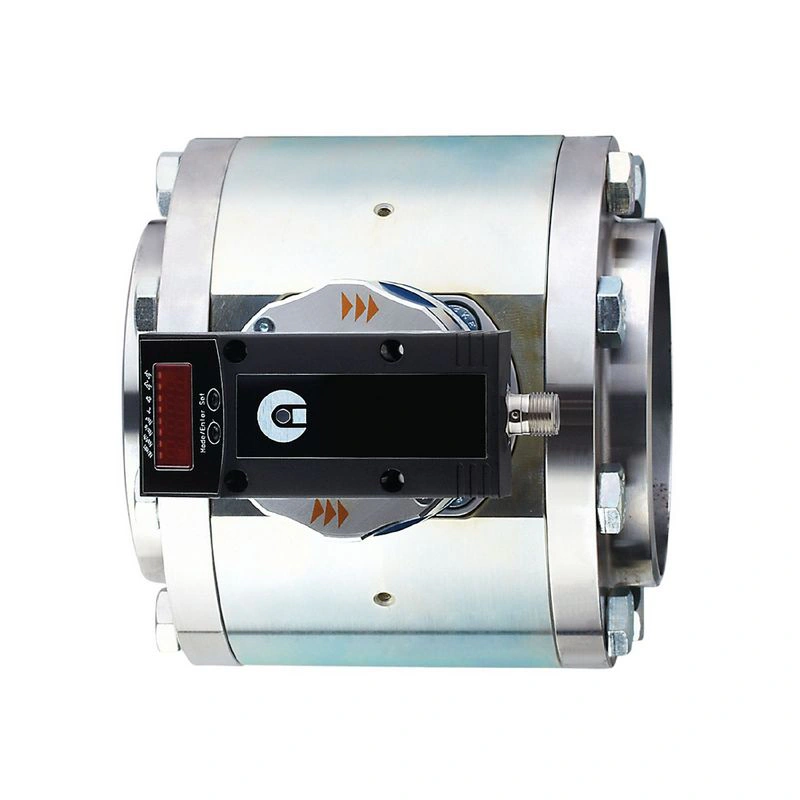

Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Измеритель сжатого воздуха

SDG102

Артикул SDG4"/METRIS PB DN100 LM
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Диапазон измерения [м³/ч] 15...4400
Технологическое присоединение фланец DN100 в соответствии с DIN 2448
Применение функция суммирующего устройства
Среда сжатый воздух
Примечание по носителям качество воздуха ISO 8573-1класс 141класс 344

Описание производителя

Измеритель сжатого воздуха Точное измерение расхода и потребления Высокая точность, повторяемость и динамика измерений Для обнаружения сжатого воздуха в промышленности С переключающим выходом, аналоговым выходом и импульсным выходом Четко видимый 4-разрядный светодиодный дисплей

Технические данные SDG4"/METRIS PB DN100 LM

Характеристики изделия

Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1
Диапазон измерения [м³/ч]15...4400
Технологическое присоединениефланец DN100 в соответствии с DIN 2448

Применение

Применениефункция суммирующего устройства
Средасжатый воздух
Примечание по носителям
качество воздуха ISO 8573-1
класс 141
класс 344
Температура среды [°C]0...60
Номинальное давление [бар]16
Номинальное давление [Mpa]1.6

Электрические данные

Рабочее напряжение [В]19...30 DC
Потребляемый ток [мА]< 100
Класс защитыIII
Защита от обратной полярностида
Время задержки включения [с]0.5

Входы / выходы

Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1

Выходы

Общее количество выходов2
Выходной сигналкоммутационный сигнал; аналоговый сигнал; импульсный сигнал; (конфигурируемый)
Электрическая конструкцияPNP
Количество цифровых выходов2
Функция выходанормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. Падение напряжения коммутационного выхода DC [В]2
Номинальный постоянный ток коммутационного выхода DC [мА]250; (на каждый выход)
Количество аналоговых выходов1
Аналоговый токовый выход [мА]4...20; (масштабируемый)
Макс. нагрузка [Ω]500
Импульсный выходСчетчик потребленного количества
Защита от короткого замыканияда
Тип защиты от короткого замыканияимпульсный
Защита от перегрузкида

Диапазон измерения/установки

Диапазон измерения [м³/ч]15...4400
Диапазон отображения [м³/ч]0...5320
Контроль количества объемного расхода
Значение импульса10 Нм³
Длина импульса [с]0,1

Точность / отклонения

Контроль потока
Точность (в диапазоне измерений)± (3 % MW + 0,3 % MEW) / ± (6 % MW + 0,6 % MEW); (класс 141 /; класс 344)

Время срабатывания

Контроль расхода
Время отклика [с]0.1; (dAP = 0)

Условия эксплуатации

Температура окружающей среды [°C]0...60
Температура хранения [°C]-20...85
Макс. относительная влажность воздуха [%]90
ЗащитаIP 65

Испытания / допуски

ЭМС
EN 61000-4-2 ESD4 кВ CD / 8 кВ AD
EN 61000-4-3 ВЧ-излучение10 В/м
EN 61000-4-4 Разрыв2 кВ
EN 61000-4-6 ВЧ10 V
Виброустойчивость
DIN IEC 68-2-65 g (55...2000 Гц)
Сроки наработки на отказ [годы]214

Механические данные

Вес [г]14399
МатериалыPBT-GF20; ПК; ПК; нержавеющая сталь (1.4301 / 304); FKM; участок трубы: сталь оцинкованная
Материалы (смачиваемые части)нержавеющая сталь (316 / 1.4401); нержавеющая сталь (1.4301 / 304); керамика стеклянная пассивированная; PEEK; полиэстер; FKM; алюминий анодированный; сталь оцинкованная
Технологическое присоединениефланец DN100 в соответствии с DIN 2448

Примечания

Примечания
MW = измеренное значение
MEW = конечное значение диапазона измерения
Диапазоны измерения, индикации и настройки относятся к стандартному объемному расходу в соответствии с DIN ISO 2533.
Информацию о монтаже и эксплуатации см. в руководстве по эксплуатации.
Количество в упаковке1 шт.

Электрическое соединение

СоединениеРазъем: 1 x M12; кодировка: A
