Описание производителя

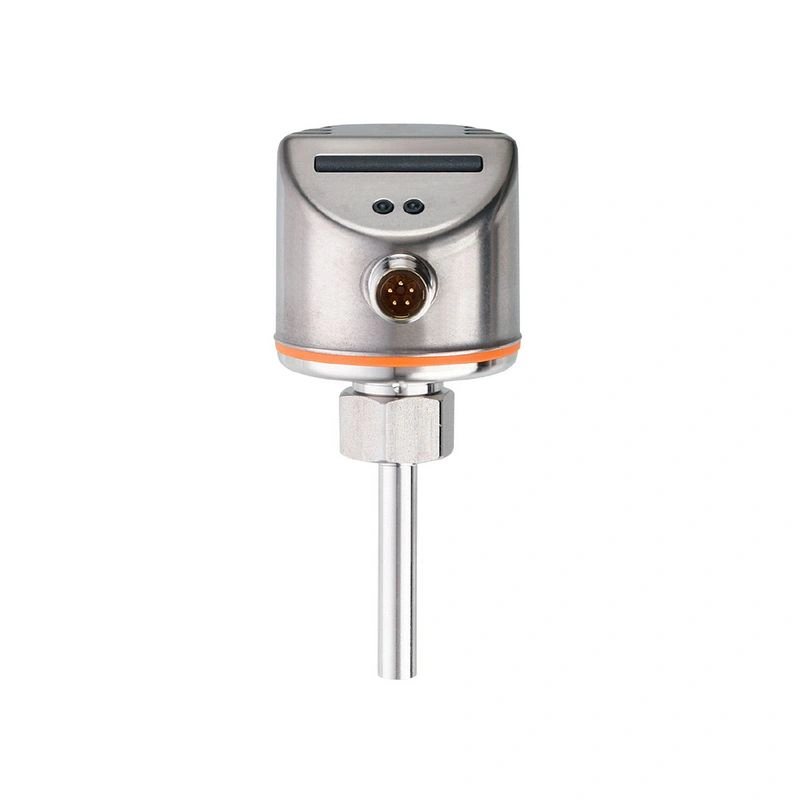

Монитор потока Надежный контроль жидкостей и газов в трубопроводах Различные варианты присоединения к процессу с помощью адаптеров Простая настройка точек переключения для быстрой настройки Прочный корпус из нержавеющей стали для использования в жестких промышленных условиях Светодиодная гистограмма для индикации точки переключения и расхода
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 1 |
| Технологическое подключение | Внутренняя резьба M18 x 1,5 |
Применение
| Носитель | Жидкости; Газы |
| Температура среды [°C] | -25...80 |
| Номинальное давление [бар] | 300 |
| MAWP (для применения в соответствии с CRN) [бар] | 208 |
| Жидкости |
| Температура среды [°C] | -25...80 |
| Газы |
| Температура среды [°C] | -25...80 |
Электрические данные
| Частота переменного тока [Гц] | 47...63 |
| Допуск на рабочее напряжение [%] | -15...10 |
| Рабочее напряжение [В] | 90...240 AC |
| Макс. потребляемая мощность [ВА] | 3.5 |
| Класс защиты | II |
| Защита от обратной полярности | нет |
| Время задержки включения [с] | 10 |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 1 |
Выходы
| Общее количество выходов | 1 |
| Выходной сигнал | сигнал переключения |
| Электрическое исполнение | реле |
| Количество цифровых выходов | 1 |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Номинал контакта | 3 A (250 В переменного тока / 30 В постоянного тока); (количество циклов переключения: 20 миллионов механических; количество циклов переключения при нагрузке 3 A: 100 000 электрических; тип отключения: нормально разомкнутый) |
| Стойкость к короткому замыканию | нет |
| Защита от перегрузки | нет |
Диапазон измерения/установки
| Жидкости |
| Диапазон настройки [см/с] | 3...300 |
| Наибольшая чувствительность [см/с] | 3...100 |
| Газы |
| Диапазон настройки [см/с] | 200...3000 |
| Наибольшая чувствительность [см/с] | 200...800 |
Точность / отклонения
| Повторяемость [% от Sr] | 1...5 |
| Примечание по повторяемости | | для воды 5...100 см/с; 25 °C | | Заводская настройка |
|
| Температурный дрейф [см/с x 1/K] | 0.1; (для воды 5...100 см/с; 10...70 °C) |
| Температурный градиент [К/мин] | 300 |
| Точность точки переключения [см/с] | ± 2...± 10; (для воды 5...100 см/с; 25 °C; заводская настройка) |
| Гистерезис [см/с] | 2...5; (для воды 5...100 см/с; 25 °C; заводская настройка) |
Время отклика
| Жидкости |
| Время срабатывания [с] | 1...10 |
| Газы |
| Время срабатывания [с] | 1...10 |
Программное обеспечение / программирование
| Регулировка точки переключения | кнопка |
Условия эксплуатации
| Температура окружающей среды [°C] | -25...80 |
| Температура хранения [°C] | -25...100 |
| Защита | IP 67 |
Испытания / допуски
| ЭМС | | DIN EN 61000-6-2 | | DIN EN 61000-6-3 |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) |
|
| Виброустойчивость | | DIN EN 60068-2-6 | 18 g (55...2000 Гц) |
|
| Сроки наработки на отказ [годы] | 221 |
Механические данные
| Вес [г] | 262.5 |
| Размеры [мм] | M18 x 1.5 |
| Обозначение резьбы | M18 x 1.5 |
| Материалы | нержавеющая сталь (1.4404 / 316L); нержавеющая сталь (1.4301 / 304); PC; PBT-GF20; EPDM/X |
| Материалы (смачиваемые части) | нержавеющая сталь (1.4404 / 316L); уплотнительное кольцо: FKM 80 Shore A |
| Технологическое присоединение | Внутренняя резьба M18 x 1,5 |
Дисплеи / рабочие элементы
| Дисплей | | функция | 10 x светодиодов, трехцветные |
|
Электрическое соединение
| Необходимая защита | Миниатюрный предохранитель по IEC60127-2 лист 1; ≤ 5 A; быстродействующий |
Примечания
| Примечания | | Рекомендация Проверьте надежность работы устройства после короткого замыкания. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x 1/2"; кодировка: C |
