Описание производителя

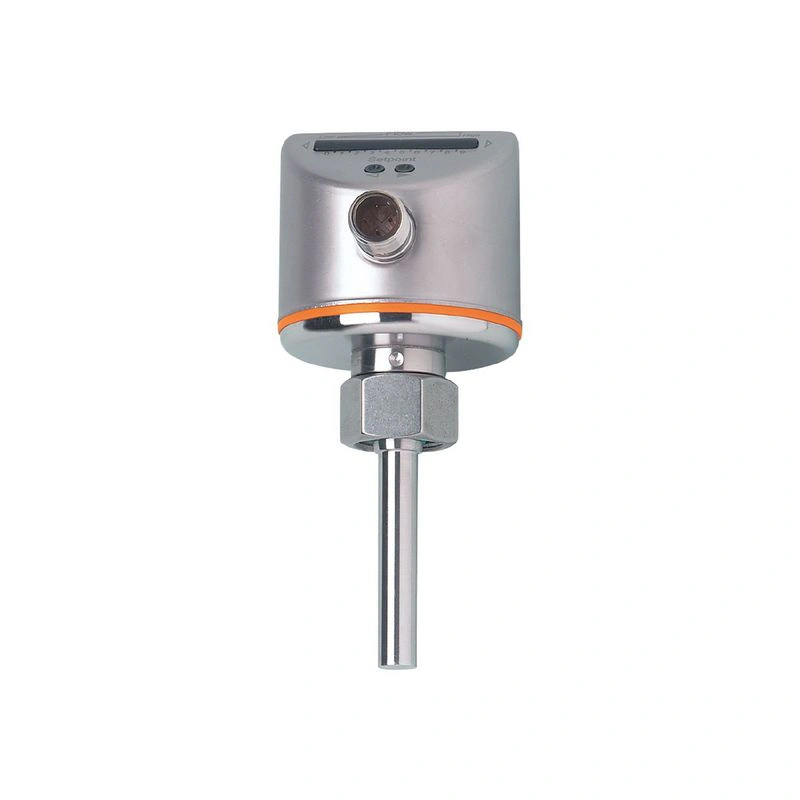

Монитор потока Надежный контроль жидкостей и газов в трубопроводах Различные варианты присоединения к процессу с помощью адаптеров Простая настройка точек переключения для быстрой настройки Прочный корпус из нержавеющей стали для использования в жестких промышленных условиях Светодиодная гистограмма для индикации точки переключения и расхода
Характеристики изделия
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Технологическое подключение | Внутренняя резьба M18 x 1,5 |
Применение
| Среда | Жидкости; Газы |
| Температура среды [°C] | -25...80 |
| Номинальное давление [бар] | 300 |
| Жидкости |
| Температура среды [°C] | -25...80 |
| Газы |
| Температура среды [°C] | -25...80 |
Электрические данные
| Рабочее напряжение [В] | 18...36 DC |
| Потребляемый ток [мА] | < 60 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения [с] | 10 |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; IO-Link; (конфигурируемый) |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2 |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Макс. Падение напряжения переключающий выход постоянного тока [В] | 2.5 |
| Постоянный номинальный ток коммутационного выхода DC [мА] | 250 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Жидкости |
| Диапазон настройки [см/с] | 3...300 |
| Наибольшая чувствительность [см/с] | 3...100 |
| Газы |
| Диапазон настройки [см/с] | 200...3000 |
| Наибольшая чувствительность [см/с] | 200...800 |
| Контроль температуры |
| Диапазон измерения [°C] | 2...80 |
| Разрешение [°C] | 1 |
Точность / отклонения
| Повторяемость [см/с] | 1...5 |
| Примечание по повторяемости | | для воды 5...100 см/с; 25 °C | | Заводская настройка |
|
| Температурный дрейф [см/с x 1/K] | 0.1; (для воды 5...100 см/с; 10...70 °C) |
| Температурный градиент [К/мин] | 300 |
| Точность точки переключения [см/с] | ± 2...± 10; (для воды 5...100 см/с; 25 °C; заводская настройка) |
| Гистерезис [см/с] | 2...5; (для воды 5...100 см/с; 25 °C; заводская настройка) |
| Контроль температуры |
| Точность точки переключения [K] | ± 3 (v > 5 см/с); (Жидкости) |
| Разрешение [K] | 1 |
| Гистерезис [K] | 2 |
| Повторяемость [K] | 2 |
Время отклика
| Жидкости |
| Время отклика [с] | 1...10 |
| Газы |
| Время отклика [с] | 1...10 |
| Контроль температуры |
| Время отклика [с] | 1...10 |
Программное обеспечение / программирование
| Настройка точки переключения | кнопка |
Интерфейсы
| Интерфейс связи | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | Интеллектуальный датчик: Переменные данные процесса; идентификация устройства |
| Режим SIO | да |
| Требуемый тип ведущего порта | A |
| Аналоговые данные процесса | 2 |
| Двоичные данные процесса | 2 |
| Мин. время цикла процесса [мс] | 3 |
| Поддерживаемые идентификаторы устройств | | Тип операции | Идентификатор устройства | | По умолчанию | 53 |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -25...80 |
| Температура хранения [°C] | -25...100 |
| Защита | IP 65; IP 67 |
Испытания / допуски
| ЭМС | |
| Ударопрочность | | DIN IEC 60068-2-27 | 50 г (11 мс) |
|
| Виброустойчивость | | DIN EN 60068-2-6 | 20 g (55...2000 Гц) |
|
| Сроки службы [годы] | 277 |
Механические данные
| Вес [г] | 231.5 |
| Размеры [мм] | M18 x 1.5 |
| Обозначение резьбы | M18 x 1.5 |
| Материалы | нержавеющая сталь (1.4404 / 316L); нержавеющая сталь (1.4310 / 301); PC; PBT-GF20; EPDM/X |
| Материалы (смачиваемые части) | нержавеющая сталь (1.4404 / 316L); уплотнительное кольцо: FKM 80 Shore A |
| Подключение к процессу | Внутренняя резьба M18 x 1,5 |
Дисплеи / элементы управления
| Дисплей | | функция | 10 x светодиодов, трехцветные |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое соединение
| Подключение | Разъем: 1 x M12; кодировка: A |
