Описание производителя

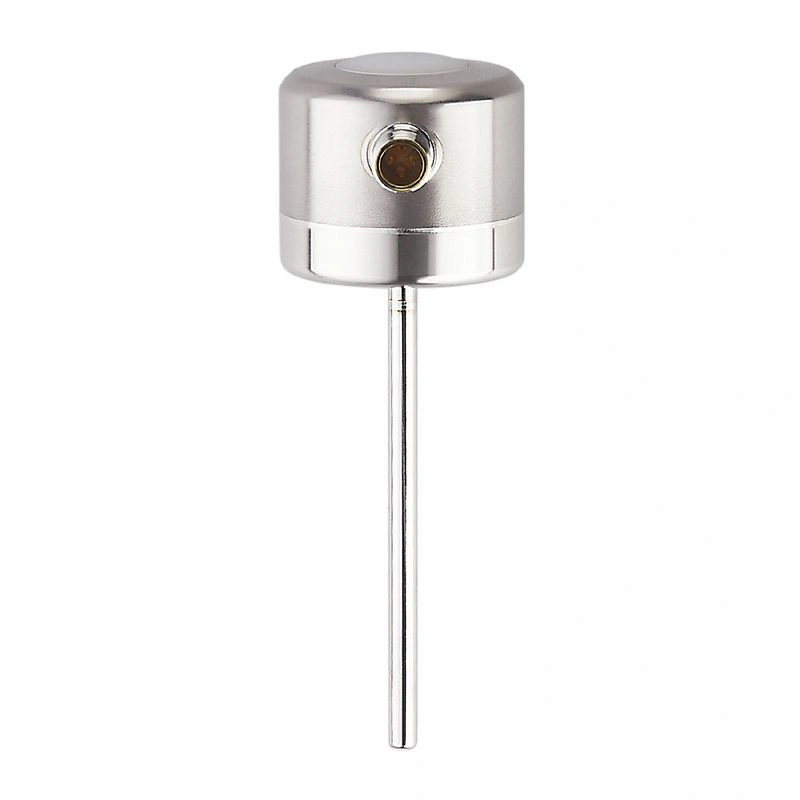

Датчик температуры Немедленное уведомление об отклонениях в точности Улучшенная гарантия качества в промежутках между калибровками Прочная конструкция для постоянных точных измерений даже в сложных условиях эксплуатации Прозрачный контроль датчиков благодаря регистрации диагностических значений Функция моделирования упрощает установку
Характеристики изделия
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
| Диапазон измерения | |
| Технологическое подключение | диаметр Ø 6 мм |
| Монтажная длина EL [мм] | 550 |
Применение
| Особенность | Позолоченные контакты |
| Измерительный элемент | 1 x Pt 1000 |
| Контрольный элемент | 1 x NTC |
| Носитель | жидкости и газы |
| Номинальное давление [бар] | 160 |
Электрические данные
| Рабочее напряжение [В] | 18...32 DC; ("класс питания 2" согласно cULus) |
| Потребляемый ток [мА] | 10; (24 V) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения [с] | 6 |
| Встроенный сторожевой таймер | да |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходов | 2 |
| Выходной сигнал | аналоговый сигнал; IO-Link; статус проверки калибровки |
| Электрическая конструкция | PNP/NPN |
| Количество цифровых выходов | 1 |
| Функция выхода | нормально закрытый; (диагностический сигнал) |
| Макс. падение напряжения коммутационный выход постоянного тока [В] | 2 |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 100 |
| Диагностический выход | проверка состояния калибровки и диагностика ошибок |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход [мА] | 4...20 |
| Макс. нагрузка [Ω] | (Ub - 15 В) x 50 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | |
| Указание по диапазону измерения | |
| Заводская настройка | -10...150 °C / 14...302 °F |
| Контрольный предел калибровки [K] | 0.5...3 |
| С шагом [K] | 0.05 |
| Разрешение |
| Разрешение аналогового выхода [K] | 0.05 |
Точность / отклонения
| Точность аналогового выхода [K] | ± 0,2 |
| Точность IO-Link [K] | ± 0,2 |
| Температурный коэффициент аналогового выхода [% от диапазона / 10 K] | < ± 0,02; (при отклонении от исходного состояния 25 ± 5 °C) |
| Температурный коэффициент IO-Link [% от диапазона / 10 K] | < ± 0,01; (при отклонении от исходного состояния 25 ± 5 °C) |
Время отклика
| Динамический отклик T05 / T09 [с] | 1,5 / 4 |
Программное обеспечение / программирование
| Варианты настройки параметров | Единицы индикации; масштабирование аналогового выхода; предел проверки калибровки; переключение логического диагностического выхода; режим моделирования |
Интерфейсы
| Интерфейс связи | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
| стандарт SDCI | IEC 61131-9 CDV |
| Профили | Цифровой измерительный датчик, общий профиль, передача блобов |
| Режим SIO | да |
| Требуемый тип главного порта | A |
| Аналоговые данные процесса | 1 |
| Двоичные данные процесса | 1 |
| Мин. время цикла процесса [мс] | 4.4 |
| Разрешение IO-Link температура [K] | 0.01 |
| Поддерживаемые идентификаторы устройств | | Тип эксплуатации | DeviceID | | По умолчанию | 1129 |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -25...70 |
| Указание по температуре окружающей среды | | макс. внутренняя температура устройства: 125 °C |
|
| Температура хранения [°C] | -40...100 |
| Защита | IP 68; IP 69K |
Испытания / допуски
| EMC | | DIN EN 61000-6-2 | | DIN EN 61000-6-3 |
|
| Ударопрочность | | DIN EN 68000-2-27 | 50 г (11 мс) |
|
| Виброустойчивость | | DIN EN 60068-2-6 | 35 g (10...2000 Гц) |
|
| MTTF [годы] | 329 |
| Примечание по утверждению | | заводской сертификат можно скачать на сайте www.заводской сертификат.ifm |
|
| разрешение UL | | UL Одобрение нет. | K021 | | Номер файла UL | E217884 |
|
Механические данные
| Вес [г] | 386.6 |
| Размеры [мм] | Ø 50 / L = 593.5 |
| Материалы | нержавеющая сталь (1.4404 / 316L); PEI; FKM; PFA |
| Материалы (смачиваемые части) | нержавеющая сталь (1.4404 / 316L); ЗАГЛЯДЕНЬЕ |
| Технологическое подключение | диаметр Ø 6 мм |
| Характеристики поверхности Ra/Rz смачиваемых деталей | Ra: < 0.8 |
| Диаметр зонда [мм] | 6 |
| Монтажная длина EL [мм] | 550 |
Примечания
| Примечания | | MS = установленный диапазон измерения | | рабочее напряжение "класс питания 2" согласно cULus |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Соединение | Разъем: 1 x M12; кодировка: A; контакты: позолоченные |
