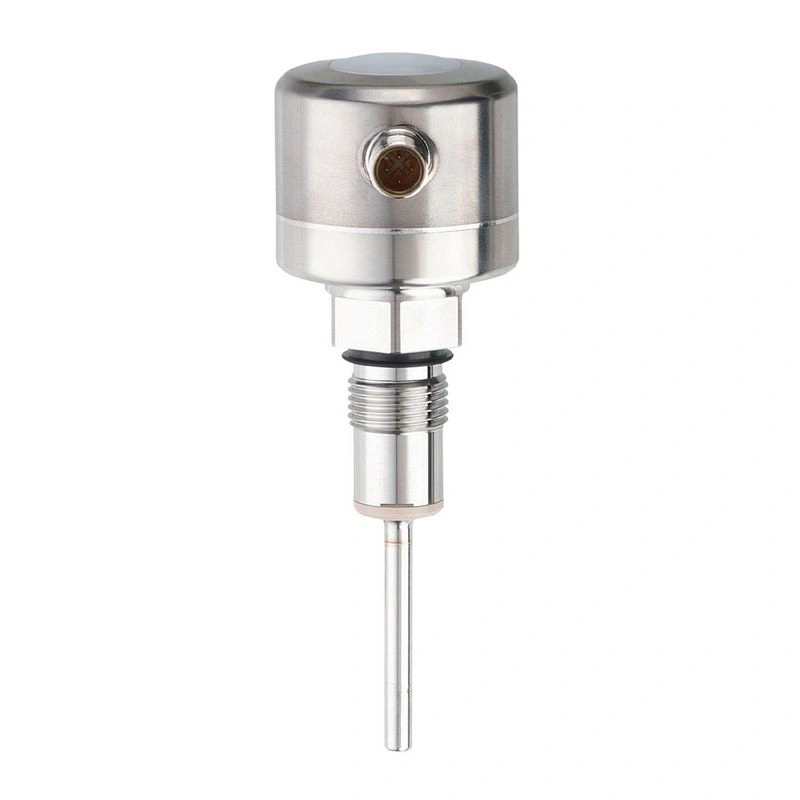

Датчик температуры IFM TCC050K1ER12-A-DKG/US
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Датчик температуры

TCC511

Артикул TCC050K1ER12-A-DKG/US
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Количество входов и выходов Количество цифровых выходов: 1; Количество аналоговых выходов: 1
Диапазон измерения -25...160 °C-13...320 °F
-25...160 °C -13...320 °F
Технологическое подключение резьбовое соединение G 1/2 уплотнительный конус
Монтажная длина EL [мм] 50
Специальная функция Позолоченные контакты

Описание производителя

Датчик температуры Немедленное оповещение об отклонениях в точности Улучшенная гарантия качества в промежутках между калибровками Прочная конструкция для постоянных точных измерений даже в сложных условиях Прозрачный контроль датчиков благодаря регистрации диагностических значений Функция моделирования упрощает установку

Технические данные TCC050K1ER12-A-DKG/US

Характеристики изделия

Количество входов и выходовКоличество цифровых выходов: 1; Количество аналоговых выходов: 1
Диапазон измерения
-25...160 °C-13...320 °F
Технологическое подключениерезьбовое соединение G 1/2 уплотнительный конус
Монтажная длина EL [мм]50

Применение

Специальная функцияПозолоченные контакты
Измерительный элемент1 x Pt 1000
Контрольный элемент1 x NTC
Носительжидкости и газы
Номинальное давление [бар]160

Электрические данные

Рабочее напряжение [В]18...32 DC; ("класс электропитания 2" согласно cULus)
Потребляемый ток [мА]10; (24 V)
Класс защитыIII
Защита от обратной полярностида
Время задержки включения [с]6
Встроенный сторожевой таймерда

Входы / выходы

Количество входов и выходовКоличество цифровых выходов: 1; Количество аналоговых выходов: 1

Выходы

Общее количество выходов2
Выходной сигналаналоговый сигнал; IO-Link; состояние проверки калибровки
Электрическое исполнениеPNP/NPN
Количество цифровых выходов1
Функция выходанормально замкнутый; (диагностический сигнал)
Макс. падение напряжения коммутационный выход постоянного тока [В]2
Постоянный номинальный ток коммутационного выхода DC [мА]100
Диагностический выходпроверка состояния калибровки и диагностика ошибок
Количество аналоговых выходов1
Аналоговый токовый выход [мА]4...20
Макс. нагрузка [Ω](Ub - 15 В) x 50
Защита от короткого замыканияда
Тип защиты от короткого замыканияимпульсный
Защита от перегрузкида

Диапазон измерения/установки

Диапазон измерения
-25...160 °C-13...320 °F
Примечание по диапазону измерения
масштабируемый
Заводская настройка-10...150 °C / 14...302 °F
Предел проверки калибровки [K]0.5...3
С шагом [K]0.05
Разрешение
Разрешение аналогового выхода [K]0.05

Точность / отклонения

Прецизионный аналоговый выход [K]± 0,2
Точность IO-Link [K]± 0,2
Аналоговый выход температурного коэффициента [% от диапазона / 10 K]< ± 0,02; (при отклонении от контрольного состояния 25 ± 5 °C)
Температурный коэффициент IO-Link [% от диапазона / 10 K]< ± 0,01; (при отклонении от исходного состояния 25 ± 5 °C)

Время отклика

Динамическая характеристика T05 / T09 [с]1,5 / 4

Программное обеспечение / программирование

Параметры настройкиЕдиницы индикации; масштабирование аналогового выхода; предел проверки калибровки; переключение логического диагностического выхода; режим моделирования

Интерфейсы

Коммуникационный интерфейсIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
Стандарт SDCIIEC 61131-9 CDV
ПрофилиЦифровой измерительный датчик, общий профиль, передача блобов
Режим SIOда
Требуемый тип главного портаA
Аналоговые данные процесса1
Двоичные данные процесса1
Min. время технологического цикла [мс]4.4
Разрешение IO-Link температура [K]0.01
Поддерживаемые идентификаторы устройств
Вид эксплуатацииИдентификатор устройства
По умолчанию1129

Условия эксплуатации

Температура окружающей среды [°C]-25...70
Указание по температуре окружающей среды
макс. внутренняя температура устройства: 125 °C
Температура хранения [°C]-40...100
ЗащитаIP 68; IP 69K

Испытания / допуски

ЭМС
DIN EN 61000-6-2
DIN EN 61000-6-3
Ударопрочность
DIN EN 68000-2-2750 г (11 мс)
Устойчивость к вибрации
DIN EN 60068-2-635 g (10...2000 Гц)
Сроки наработки на отказ [годы]329
Указание по допуску
заводской сертификат доступен для скачивания на сайте www.заводской сертификат.ifm
Допуск UL
UL Approval no.K021
Номер файла ULE217884

Механические данные

Вес [г]459.8
Размеры [мм]Ø 50 / L = 144
Материалынержавеющая сталь (1.4404 / 316L); PEI; FKM; PFA
Материалы (смачиваемые части)нержавеющая сталь (1.4404 / 316L); СГЛАЗ
Момент затяжки [Нм]30...50
Подключение процессарезьбовое соединение G 1/2 уплотнительный конус
Характеристики поверхности Ra/Rz смачиваемых деталейRa: < 0.8
Диаметр зонда [мм]6
Монтажная длина EL [мм]50

Примечания

Примечания
MS = установленный диапазон измерения
рабочее напряжение "класс питания 2" согласно cULus
Количество упаковок1 шт.

Электрическое подключение

ПодключениеРазъем: 1 x M12; кодировка: A; контакты: позолоченные
