Описание производителя

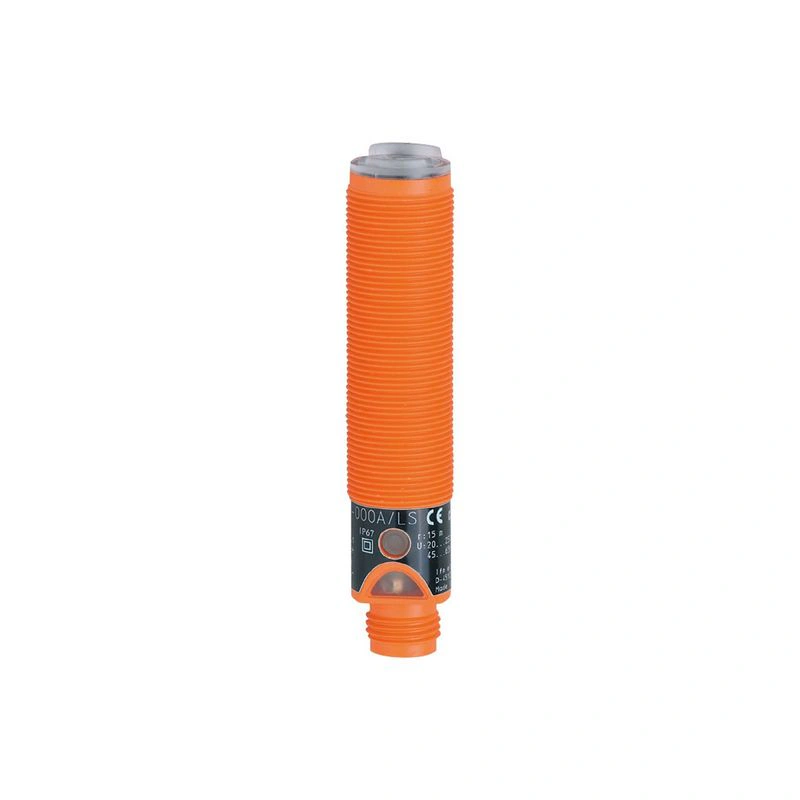

Светоотражающий датчик Большой радиус действия Интуитивно понятная настройка чувствительности с помощью кнопки Светодиодный дисплей для контроля состояния переключения и функционирования С комбинированным выходным каскадом переменного/постоянного тока Прочный корпус для использования в жестких промышленных условиях
Характеристики изделия
| Тип освещения | красный свет |
| Корпус | резьбовой тип |
Применение
| Особенность | поляризационный фильтр |
| Принцип работы | Светоотражающий датчик |
Электрические данные
| Частота переменного тока [Гц] | 47...63 |
| Рабочее напряжение [В] | 20...250 AC/DC |
| Класс защиты | II |
| Защита от обратной полярности | нет |
| Тип освещения | красный свет |
| Длина волны [нм] | 660 |
Выходы
| Функция выхода | режим включения света |
| Макс. падение напряжения переключающий выход DC [В] | 8 |
| Макс. падение напряжения переключающий выход переменного тока [В] | 8 |
| Минимальный ток нагрузки [мА] | 5 |
| Макс. ток утечки [мА] | 1.7 |
| Постоянный номинальный ток коммутирующего выхода AC [мА] | 90; (180 (...40 °C)) |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 90; (180 (...40 °C)) |
| Номинальный ток кратковременного включения коммутационного выхода [мА] | 600; (20 мс / 0,5 Гц) |
| Частота переключения переменного тока [Гц] | 25 |
| Частота коммутации постоянного тока [Гц] | 25 |
| Защита от короткого замыкания | нет |
| Защита от перегрузки | нет |
Зона обнаружения
| Дальность до призматического отражателя [м] | 3; (призматический отражатель Ø 80 E20005) |
| Диапазон регулируемый | да |
| Макс. диаметр светового пятна [мм] | 262 |
| Размеры светового пятна см | при максимальном диапазоне |
| Поляризационный фильтр в наличии | да |
Условия эксплуатации
| Температура окружающей среды [°C] | -25...80 |
| Защита | IP 67 |
Испытания / сертификаты
| ЭМС | | EN 60947-5-2 | | EN 55011 | класс B |
|
Механические данные
| Вес [г] | 249.476 |
| Корпус | резьбовой тип |
| Размеры [мм] | M18 x 1 / L = 76 |
| Обозначение резьбы | M18 x 1 |
| Материалы | ПБТ |
| Материал линзы | |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | 1 x светодиод, красный | | функция | 1 x светодиод, красный мигающий |
|
Электрическое подключение
| Требуемая защита | миниатюрный предохранитель по IEC60127-2 лист 1; ≤ 2 A; быстродействующий |
Принадлежности
| Поставляемые предметы | | Призматический отражатель: 1 x Ø 80, E20005 | | Соединительные кабели с разъемом: 1, E18215 | | контргайки: 2 |
|
Примечания
| Примечания | | Рекомендация: Проверьте безопасное функционирование устройства после короткого замыкания. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x 1/2"; кодирование: C |
Диаграммы и графики
| график избыточного усиления |
