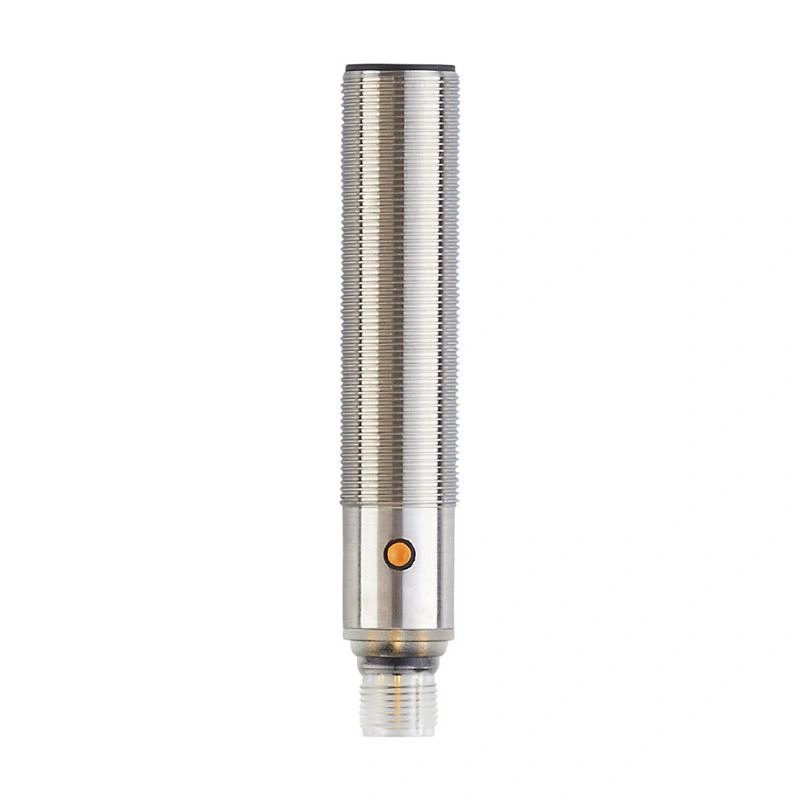

Name: UGR501
Brand: IFM Electronic
SKU: UGA02200EOKG/IO-LINK/US
Price: 1.00 RUB
Availability: InStock

Характеристики продукта

Корпус

резьбовой тип

Электрические данные

Рабочее напряжение [В]	10…30 DC; ("класс питания 2" согласно cULus)
Потребляемый ток [мА]	55
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения [с]	< 0.3
Частота преобразователя [кГц]	200

Входы / выходы

Количество входов и выходов

Количество цифровых выходов: 1

Выходы

Общее количество выходов	1
Электрическое исполнение	PNP
Количество цифровых выходов	1
Функция выхода	нормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. Падение напряжения коммутационного выхода DC [В]	2.2
Номинальный постоянный ток коммутируемого выхода DC [мА]	100
Частота коммутации постоянного тока [Гц]	2
Защита от короткого замыкания	да
Защита от перегрузки	да

Зона обнаружения

Диапазон измерения [мм]	< 2200; (Цель: 200 x 200 мм)
Угол апертуры цилиндрический [°]	14; (±2)

Точность / отклонения

Температурная компенсация	да
Гистерезис [%]	< 2
Дрейф точки переключения [%]	-2…2
Повторяемость	1 %
Разрешение [мм]	1
Примечания по точности / отклонению	Указанные значения достигаются после прогрева в течение мин. 20 минут

Программное обеспечение / программирование

Параметры настройки

гистерезис / окно; вторая точка переключения; задержка включения и выключения; операции включения; функция обучения; режим включения света/темноты

Интерфейсы

Интерфейс связи

IO-Link

Тип передачи

COM2 (38,4 кбод)

Ревизия IO-Link

1.1

Стандарт SDCI

МЭК 61131-9

Профили

Интеллектуальный датчик: Идентификация устройства; многоканальный датчик с двумя уставками переключения, тип 0 Generic Profiled Sensor; Переменные данные процесса; Диагностика устройства; Обучающий канал

Требуемый тип ведущего порта

Min. время цикла процесса [мс]

3.2

Данные процесса IO-Link (циклический)

функция	длина биты
значение процесса	16
статус устройства	4
двоичная коммутационная информация	2

Функции IO-Link (ациклические)

бирка для конкретного применения; счетчик часов работы

Поддерживаемые идентификаторы устройств

Тип эксплуатации	DeviceID
По умолчанию	698

Примечание

Дополнительную информацию можно найти в PDF-файле IODD в разделе "Скачать"

Условия эксплуатации

Температура окружающей среды [°C]	-20…70
Температура хранения [°C]	-30…80
Защита	IP 67

Испытания / одобрения

ЭМС

EN 61000-4-2 ESD	4 кВ CD / 8 кВ AD
EN 61000-4-3 ВЧ-излучение	3 В/м
EN 61000-4-4 Разрыв	2 кВ
EN 61000-4-6 ВЧ проводимый	3 V
EN 55011	Класс A

Виброустойчивость

EN 60068-2-6 Fc

(10-55) Гц амплитуда 1 мм, период колебаний 5 мин., 30 мин. на ось при резонансе или 55 Гц

Ударопрочность

EN 60068-2-27 Ea

30 g 11 мс полусинусоида; 3 удара в каждом направлении по 3 координатным осям

Сроки наработки на отказ [годы]

141

допуск UL

Ta	-20…70 °C
питание	Класс 2
Номер файла UL	E174191

Механические данные

Вес [г]	103
Корпус	резьбовой тип
Размеры [мм]	M18 x 1 / L = 97.5
Обозначение резьбы	M18 x 1
Материалы	нержавеющая сталь (1.4404 / 316L); PA; эпоксидная стеклокерамика
Момент затяжки [Нм]	50

Дисплеи / элементы управления

Дисплей

состояние переключения	2 x LED, желтый
echo	1 x светодиод, зеленый

Функция обучения

да

Принадлежности

Поставляемые предметы

контргайки: 2, нержавеющая сталь

Примечания

рабочее напряжение "класс электропитания 2" согласно cULus

Количество упаковок

1 шт.

Электрическое соединение — разъем

Подключение

Разъем: 1 x M12; кодировка: A

Диаграммы и графики

кривая срабатывания

1:	расстояние
2:	звуковой луч
3:	Цель 200 x 200 мм
4:	Цель Ø 25 мм
5:	Отражатель
