Описание производителя

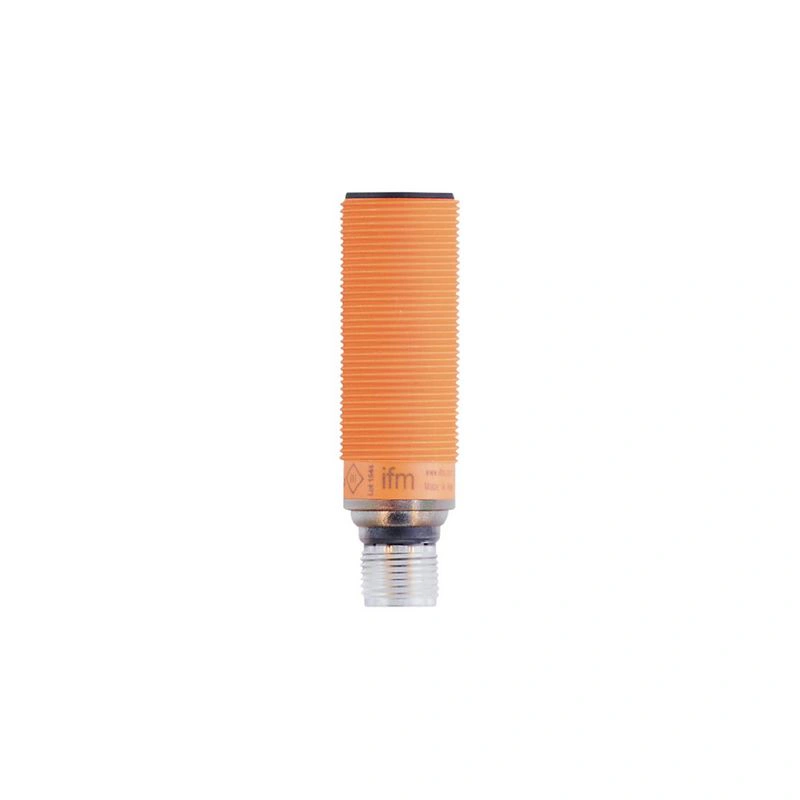

Ультразвуковой датчик Особенно компактная конструкция для использования в условиях ограниченного пространства Функция выхода нормально открытый / нормально закрытый программируемая Бесконтактное обнаружение независимо от цвета, прозрачности или характеристик поверхности объекта Простая настройка функций устройства с помощью провода для программирования Хорошо видимый светодиод для индикации состояния переключения и эха
Характеристики изделия
| Электрическое исполнение | PNP |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Диапазон измерения [мм] | 40...300; (Цель: 200 x 200 мм) |
| Корпус | тип резьбы |
| Размеры [мм] | M18 x 1 / L = 60.5 |
Электрические данные
| Рабочее напряжение [В] | 10...30 ПОСТОЯННЫЙ ТОК; ("класс поставки 2" согласно cULus) |
| Потребляемый ток [мА] | < 35 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения питания [с] | < 0.3 |
| Частота преобразователя [кГц] | 300 |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 1 |
Входы
| Вход синхронизации | нет |
| Мультиплексный вход | нет |
Выходы
| Общее количество выходов | 1 |
| Электрический дизайн | PNP |
| Количество цифровых выходов | 1 |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Макс. падение напряжения коммутационный выход DC [В] | 2.2 |
| Номинальный постоянный ток коммутирующего выхода DC [мА] | 100 |
| Частота переключения DC [Гц] | 8 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Зона обнаружения
| Диапазон измерения [мм] | 40...300; (Цель: 200 x 200 мм) |
| Слепая зона [мм] | 40 |
| Угол апертуры цилиндрический [°] | 15; (±2) |
| Макс. Отклонение от угла 90° датчика/объекта [°] | ± 4 |
Точность / отклонения
| Температурная компенсация | да |
| Гистерезис [%] | < 1 |
| Дрейф точки переключения [%] | -5...5 |
| Повторяемость | 1 % |
| Разрешение [мм] | 2 |
| Указания по точности/отклонению | Указанные значения достигаются после прогрева в течение мин. 20 минут |
Условия эксплуатации
| Температура окружающей среды [°C] | -20...70 |
| Температура хранения [°C] | -30...80 |
| Защита | IP 67 |
Испытания / допуски
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 ВЧ-излучение | 3 В/м | | EN 61000-4-4 Всплеск | 2 кВ | | EN 61000-4-6 Проведено ВЧ | 3 V | | EN 55011 | Класс A |
|
| Виброустойчивость | | EN 60068-2-6 Fc | (10-55) Гц амплитуда 1 мм, период колебаний 5 мин., 30 мин. на ось при резонансе или 55 Гц |
|
| Ударопрочность | | EN 60068-2-27 Ea | 30 g 11 мс полусинусоида; 3 удара в каждом направлении по 3 координатным осям |
|
| Сроки наработки на отказ [годы] | 202 |
| Допуск UL | | Ta | -20...70 °C | | источник питания | Класс 2 | | Номер файла UL | E174191 |
|
Механические данные
| Вес [г] | 56 |
| Корпус | резьбовой тип |
| Размеры [мм] | M18 x 1 / L = 60.5 |
| Обозначение резьбы | M18 x 1 |
| Материалы | ПБТ; ПА; эпоксидная стеклокерамика |
| Момент затяжки [Нм] | 1 |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | 1 x светодиод, желтый | | эхо | 1 x светодиод, зеленый |
|
Аксессуары
| Поставляемые изделия | | контргайки: 2, пластик | | резиновые шайбы: 2 |
|
Примечания
| Примечания | | рабочее напряжение "класс электропитания 2" согласно cULus |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
Диаграммы и графики
| | 1: | расстояние | | 2: | Зона обнаружения | | 3: | график включения/выключения | | 4: | Цель 100 x 100 мм | | 5: | 50% цели в зоне обнаружения | | 6: | точка переключения |
|
