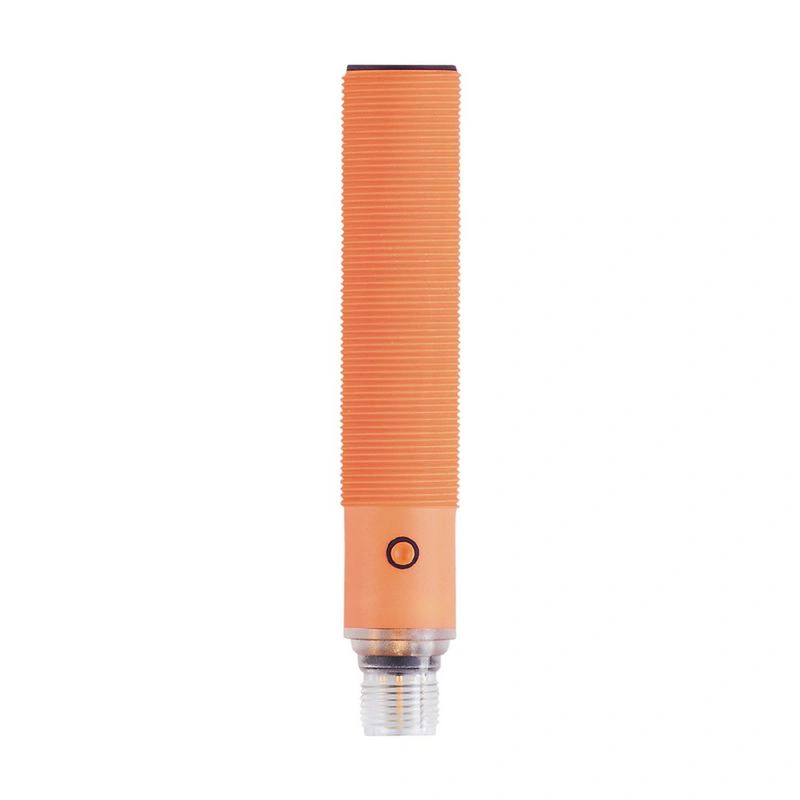

Name: UGT203
Brand: IFM Electronic
SKU: UG-01600GOKG/IO-LINK/US
Price: 1.00 RUB
Availability: InStock

Характеристики изделия

Электрическое исполнение	PNP
Функция выхода	нормально открытый / нормально закрытый; (с возможностью параметрирования)
Диапазон измерения [мм]	150…1600; (цель: 200 x 200 мм)
Коммуникационный интерфейс	IO-Link
Корпус	резьбовой тип
Размеры [мм]	M18 x 1 / L = 97.5

Электрические данные

Рабочее напряжение [В]	10…30 ПОСТОЯННЫЙ ТОК; ("класс электропитания 2" согласно cULus)
Потребляемый ток [мА]	55
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения [с]	< 0.3
Частота преобразователя [кГц]	230

Входы / выходы

Количество входов и выходов

Количество цифровых выходов: 2

Выходы

Общее количество выходов	2
Электрическая конструкция	PNP
Количество цифровых выходов	2
Функция выхода	нормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. падение напряжения коммутационный выход постоянного тока [В]	2.2
Номинальный постоянный ток коммутационного выхода DC [мА]	100
Частота переключения постоянного тока [Гц]	3
Защита от короткого замыкания	да
Защита от перегрузки	да

Зона обнаружения

Диапазон измерения [мм]	150…1600; (Цель: 200 x 200 мм)
Слепая зона [мм]	150
Угол апертуры цилиндрический [°]	15; (±2)
Макс. отклонение от датчика угла 90°/объекта [°]	± 4

Точность / отклонения

Температурная компенсация	да
Гистерезис [%]	< 2
Дрейф точки переключения [%]	-2…2
Повторяемость	1 %
Разрешение [мм]	1
Указания по точности / отклонению	Указанные значения достигаются после прогрева в течение мин. 20 минут

Программное обеспечение / программирование

Параметры настройки

гистерезис / окно; вторая точка переключения; задержка включения и выключения; операции включения; функция обучения; режим включения/затемнения

Интерфейсы

Интерфейс связи

IO-Link

Тип передачи

COM2 (38,4 кбод)

Ревизия IO-Link

1.1

Стандарт SDCI

МЭК 61131-9

Профили

Интеллектуальный датчик: Идентификация устройства; многоканальный датчик с двумя уставками переключения, тип 0 Generic Profiled Sensor; переменная данных процесса; диагностика устройства; обучаемый канал

Режим SIO

да

Требуемый тип ведущего порта

Min. время цикла процесса [мс]

3.2

Данные процесса IO-Link (циклический)

функция	длина бита
значение процесса	16
состояние устройства	4
информация о двоичном переключении	2

Функции IO-Link (ациклические)

метка для конкретного применения; счетчик часов работы

Поддерживаемые идентификаторы устройств

Тип работы	Идентификатор устройства
По умолчанию	700

Примечание

Дополнительную информацию см. в PDF-файле IODD в разделе "Загрузки"

Условия эксплуатации

Температура окружающей среды [°C]	-20…70
Температура хранения [°C]	-30…80
Защита	IP 67

Испытания / допуски

ЭМС

EN 61000-4-2 ESD	4 кВ CD / 8 кВ AD
EN 61000-4-3 ВЧ-излучение	3 В/м
EN 61000-4-4 Разрыв	2 кВ
EN 61000-4-6 ВЧ-излучение	3 V
EN 55011	Класс A

Виброустойчивость

EN 60068-2-6 Fc

(10-55) Гц амплитуда 1 мм, период колебаний 5 мин., 30 мин. на ось при резонансе или 55 Гц

Ударопрочность

EN 60068-2-27 Ea

30 g 11 мс полусинусоида; 3 удара в каждом направлении по 3 координатным осям

Наработка на отказ [лет]

132

Сертификат UL

Ta	-20…70 °C
источник питания	Класс 2
Номер файла UL	E174191

Механические данные

Вес [г]	66.5
Корпус	резьбовой тип
Размеры [мм]	M18 x 1 / L = 97.5
Обозначение резьбы	M18 x 1
Материалы	PBT; PA; эпоксидная стеклокерамика
Момент затяжки [Нм]	1

Дисплеи / элементы управления

Дисплей

состояние переключения	2 x светодиода, желтый
эхо	1 x светодиод, зеленый

Функция обучения

да

Принадлежности

Поставляемые предметы

контргайки: 2, пластик

резиновые шайбы: 2

Примечания

рабочее напряжение "класс питания 2" согласно cULus

Количество в упаковке

1 шт.

Электрическое подключение

Подключение

Разъем: 1 x M12; кодировка: A

Диаграммы и графики

1:	расстояние
2:	Зона обнаружения
3:	график включения/выключения
4:	Цель 200 x 200 мм
5:	50% цели в зоне обнаружения
6:	точка переключения
