Описание производителя

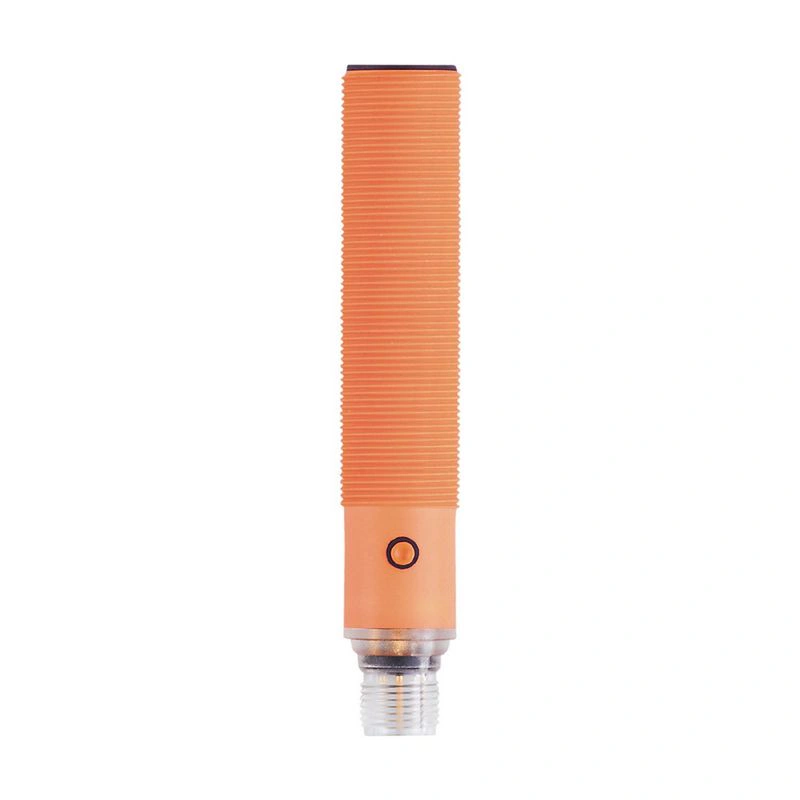

Ультразвуковой датчик Очень большой диапазон обнаружения Интуитивно понятная настройка диапазона обнаружения с помощью кнопок или IO-Link Хорошо видимый светодиод для индикации состояния переключения и эха С программируемым коммутируемым выходом и аналоговым выходом Бесконтактное обнаружение независимо от цвета, прозрачности или характеристик поверхности объекта
Характеристики продукта
| Электрическое исполнение | PNP |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования + 1х выход напряжения) |
| Диапазон измерения [мм] | 150...1600; (цель: 200 x 200 мм) |
| Коммуникационный интерфейс | IO-Link |
| Корпус | резьбовой тип |
| Размеры [мм] | M18 x 1 / L = 97.5 |
Электрические данные
| Рабочее напряжение [В] | 10...30 DC; ("класс электропитания 2" согласно cULus) |
| Потребляемый ток [мА] | 55 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения [с] | < 0.3 |
| Частота преобразователя [кГц] | 230 |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходов | 2 |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 1 |
| Функция выхода | нормально открытый / нормально закрытый; (параметрируемый + 1х выход напряжения) |
| Макс. Падение напряжения коммутационный выход DC [В] | 2.2 |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 100 |
| Частота коммутации постоянного тока [Гц] | 3 |
| Количество аналоговых выходов | 1 |
| Аналоговый выход напряжения [В] | 0...10 |
| Мин. сопротивление нагрузки [Ω] | 3000 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
| Разрешение аналогового выхода | < 3 мм |
Зона обнаружения
| Диапазон измерения [мм] | 150...1600; (цель: 200 x 200 мм) |
| Слепая зона [мм] | 150 |
| Угол апертуры цилиндрический [°] | 15; (±2) |
| Макс. отклонение датчика/объекта от угла 90° [°] | ± 4 |
Точность / отклонения
| Температурная компенсация | да |
| Гистерезис [%] | < 2 |
| Дрейф точки переключения [%] | -2...2 |
| Погрешность линейности аналогового выхода [%] | <2 |
| Повторяемость | 1 % |
| Примечания по точности / отклонению | Указанные значения достигаются после прогрева в течение мин. 20 минут |
Время отклика
| Время отклика [мс] | < 300; (аналоговый выход) |
Программное обеспечение / программирование
| Варианты настройки параметров | гистерезис / окно; вторая точка переключения; задержка включения и выключения; операции включения; функция обучения; режим включения света/темноты |
Интерфейсы
| Интерфейс связи | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Стандарт SDCI | МЭК 61131-9 |
| Профили | Интеллектуальный датчик: Идентификация устройства; многоканальный датчик переключения с двумя уставками, тип 0 Generic Profiled Sensor; Переменная данных процесса; Диагностика устройства; Обучающий канал |
| Режим SIO | да |
| Требуемый тип главного порта | A |
| Мин. время цикла процесса [мс] | 3.2 |
| Данные процесса IO-Link (циклические) | | функция | длина бита | | значение процесса | 16 | | состояние устройства | 4 | | двоичная информация о переключении | 2 |
|
| Функции IO-Link (ациклические) | метка для конкретного применения; счетчик часов работы |
| Поддерживаемые идентификаторы устройств | | Тип работы | Идентификатор устройства | | По умолчанию | 703 |
|
| Примечание | | Дополнительную информацию см. в PDF-файле IODD в разделе "Скачать" |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -20...70 |
| Температура хранения [°C] | -30...80 |
| Защита | IP 67 |
Испытания / допуски
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 ВЧ-излучение | 3 В/м | | EN 61000-4-4 Разрыв | 2 кВ | | EN 61000-4-6 ВЧ, проводимый | 3 V | | EN 55011 | Класс A |
|
| Виброустойчивость | | EN 60068-2-6 Fc | (10-55) Гц амплитуда 1 мм, период колебаний 5 мин., 30 мин. на ось при резонансе или 55 Гц |
|
| Ударопрочность | | EN 60068-2-27 Ea | 30 g 11 мс полусинусоида; 3 удара в каждом направлении по 3 координатным осям |
|
| Сроки наработки на отказ [годы] | 125 |
| допуск UL | | Ta | -20...70 °C | | источник питания | Класс 2 | | Номер файла UL | E174191 |
|
Механические данные
| Вес [г] | 66 |
| Корпус | резьбовой тип |
| Размеры [мм] | M18 x 1 / L = 97.5 |
| Обозначение резьбы | M18 x 1 |
| Материалы | ПБТ; ПА; эпоксидная стеклокерамика |
| Момент затяжки [Нм] | 1 |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | 2 x светодиода, желтый | | эхо | 1 x светодиод, зеленый |
|
| Функция обучения | да |
Аксессуары
| Поставляемые изделия | | контргайки: 2, пластик | | резиновые шайбы: 2 |
|
Примечания
| Примечания | | рабочее напряжение "класс питания 2" согласно cULus |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Соединение | Разъем: 1 x M12; кодировка: A |
Диаграммы и графики
| | 1: | расстояние | | 2: | Зона обнаружения | | 3: | график включения/выключения | | 4: | Мишень 200 x 200 мм | | 5: | 50% цели в зоне обнаружения | | 6: | точка переключения |
|
