Ультразвуковой датчик IFM UGC00800EOKG/IO-Link/US

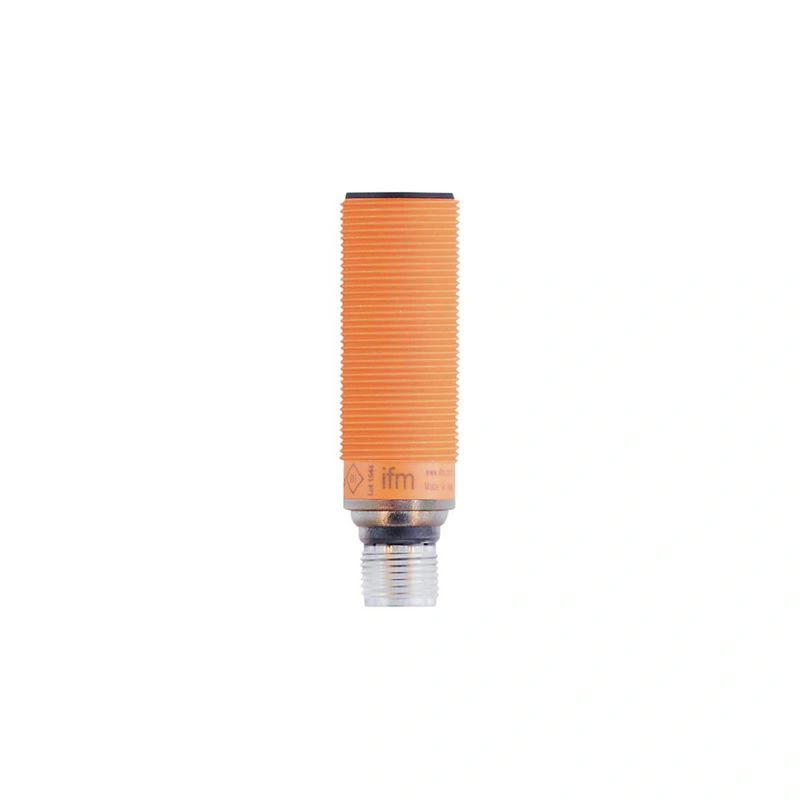

Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Ультразвуковой датчик

UGT213

Артикул UGC00800EOKG/IO-Link/US
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Электрический дизайн PNP
Функция выхода нормально открытый / нормально закрытый; (с возможностью параметрирования)
Диапазон измерения [мм] 60...800; (цель: 200 x 200 мм)
Коммуникационный интерфейс IO-Link
Корпус резьбовой тип
Размеры [мм] M18 x 1 / L = 60.5

Описание производителя

Ультразвуковой датчик Особенно компактная конструкция для использования в условиях ограниченного пространства Функция выхода нормально открытый / нормально закрытый программируемая Бесконтактное обнаружение независимо от цвета, прозрачности или характеристик поверхности объекта Хорошо видимый светодиод для индикации состояния переключения и эха

Технические данные UGC00800EOKG/IO-Link/US

Характеристики продукта

Электрический дизайнPNP
Функция выходанормально открытый / нормально закрытый; (с возможностью параметрирования)
Диапазон измерения [мм]60...800; (Цель: 200 x 200 мм)
Коммуникационный интерфейсIO-Link
Корпусрезьбовой тип
Размеры [мм]M18 x 1 / L = 60.5

Электрические данные

Рабочее напряжение [В]10...30 DC; ("класс питания 2" согласно cULus)
Потребляемый ток [мА]< 35
Класс защитыIII
Защита от обратной полярностида
Время задержки включения питания [с]< 0.3
Частота преобразователя [кГц]230

Входы / выходы

Количество входов и выходовКоличество цифровых выходов: 1

Входы

Вход синхронизации нет
Мультиплексный входнет

Выходы

Общее количество выходов1
Электрический расчетPNP
Количество цифровых выходов1
Функция выходанормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. падение напряжения коммутационный выход постоянного тока [В]2.2
Постоянный номинальный ток коммутационного выхода DC [мА]100
Частота переключения DC [Гц]5
Защита от короткого замыканияда
Защита от перегрузкида

Зона обнаружения

Диапазон измерения [мм]60...800; (цель: 200 x 200 мм)
Слепая зона [мм]60
Угол апертуры цилиндрический [°]15; (±2)
Макс. Отклонение от угла 90° датчика/объекта [°]± 4

Точность / отклонения

Температурная компенсацияда
Гистерезис [%]< 1
Дрейф точки переключения [%]-2...2
Повторяемость<0,7 %
Разрешение [мм]1
Примечания по точности / отклонениюУказанные значения достигаются после прогрева в течение мин. 20 минут

Программное обеспечение / программирование

Варианты настройки параметровгистерезис / окно; вторая точка переключения; задержка включения и выключения; операции включения; функция обучения; режим включения света/темноты

Интерфейсы

Коммуникационный интерфейсIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
Стандарт SDCIIEC 61131-9
ПрофилиИнтеллектуальный датчик: Идентификация устройства; многоканальный датчик с двумя уставками переключения, тип 0 Generic Profiled Sensor; Переменные данные процесса; Диагностика устройства; Обучающий канал
Режим SIOда
Требуемый тип главного портаA
Мин. время цикла процесса [мс]10
Данные процесса IO-Link (циклический)
функциядлина бита
значение процесса16
состояние устройства4
двоичная информация о переключении2
Функции IO-Link (ациклические)метка для конкретного применения; счетчик часов работы
Поддерживаемые идентификаторы устройств
Тип эксплуатацииDeviceID
По умолчанию890
Примечание
Для получения дополнительной информации см. файл IODD PDF в разделе "Загрузки"

Условия эксплуатации

Температура окружающей среды [°C]-20...70
Температура хранения [°C]-30...80
ЗащитаIP 67

Тесты / сертификаты

ЭМС
EN 61000-4-2 ESD4 кВ CD / 8 кВ AD
EN 61000-4-3 ВЧ-излучение3 В/м
EN 61000-4-4 Burst2 кВ
EN 61000-4-6 ВЧ проводимый3 V
EN 55011Класс A
Устойчивость к вибрации
EN 60068-2-6 Fc(10-55) Гц амплитуда 1 мм, период колебаний 5 мин., 30 мин. на ось при резонансе или 55 Гц
Ударопрочность
EN 60068-2-27 Ea30 g 11 мс полусинус; 3 удара в каждом направлении по 3 координатным осям
Сроки наработки на отказ [лет]209
Допуск UL
Ta-20...70 °C
источник питанияКласс 2
Номер файла ULE174191

Механические данные

Вес [г]56
Корпусрезьбовой тип
Размеры [мм]M18 x 1 / L = 60.5
Обозначение резьбыM18 x 1
МатериалыПБТ; ПА; эпоксидная стеклокерамика
Момент затяжки [Нм]1

Дисплеи / элементы управления

Дисплей
состояние переключения1 x светодиод, желтый
эхолот1 x светодиод, зеленый

Аксессуары

Предметы в комплекте
контргайки: 2, пластик
резиновые шайбы: 2

Примечания

Примечания
рабочее напряжение "класс электропитания 2" согласно cULus
Количество в упаковке1 шт.

Электрическое подключение

ПодключениеРазъем: 1 x M12; кодировка: A

Диаграммы и графики

Диаграммы и графики UGT213
1:расстояние
2:Зона обнаружения
3:график включения/выключения
4:Мишень 100 x 100 мм
5:50% цели в зоне обнаружения
6:точка переключения
