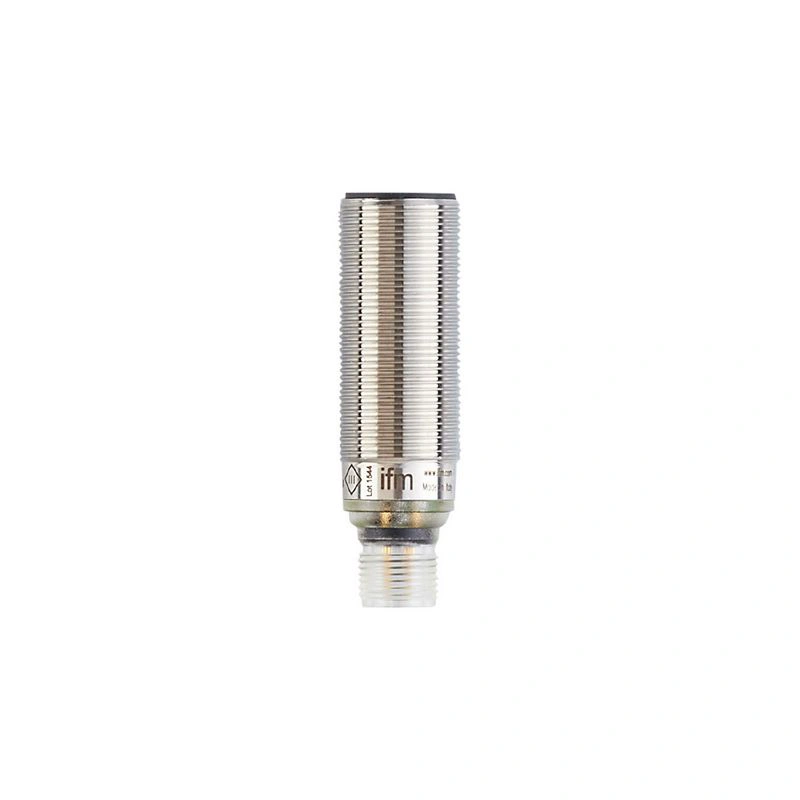

Ультразвуковой датчик IFM UGB01200EOKG/US
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Ультразвуковой датчик

UGT506

Артикул UGB01200EOKG/US
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Электрическое исполнение PNP
Функция выхода нормально открытый / нормально закрытый; (с возможностью параметрирования)
Диапазон чувствительности [мм] 80...1200; (Цель: 200 x 200 мм)
Корпус резьбовой тип
Размеры [мм] M18 x 1 / L = 60.5
Рабочее напряжение [В] 10...30 DC; ("класс питания 2" по cULus)

Описание производителя

Ультразвуковой датчик Особо компактная конструкция для использования в условиях ограниченного пространства Функция выхода нормально открытый / нормально закрытый программируется Бесконтактное обнаружение независимо от цвета, прозрачности или характеристик поверхности объекта Простая настройка функций прибора с помощью провода для программирования Хорошо видимый светодиод для индикации состояния переключения и эха

Технические данные UGB01200EOKG/US

Характеристики изделия

Электрическое исполнениеPNP
Функция выходанормально открытый / нормально закрытый; (с возможностью параметрирования)
Диапазон чувствительности [мм]80...1200; (Цель: 200 x 200 мм)
Корпустип резьбы
Размеры [мм]M18 x 1 / L = 60.5

Электрические данные

Рабочее напряжение [В]10...30 DC; ("класс питания 2" по cULus)
Потребляемый ток [мА]< 35
Класс защитыIII
Защита от обратной полярностида
Время задержки включения питания [с]< 0.3
Частота преобразователя [кГц]200

Входы / выходы

Количество входов и выходовКоличество цифровых выходов: 1

Входы

Вход синхронизации нет
Мультиплексный входнет

Выходы

Общее количество выходов1
Электрическое исполнениеPNP
Количество цифровых выходов1
Функция выходанормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. Падение напряжения переключающий выход DC [В]2.2
Номинальный постоянный ток коммутируемого выхода DC [мА]100
Частота коммутации постоянного тока [Гц]5
Защита от короткого замыканияда
Защита от перегрузкида

Зона обнаружения

Диапазон измерения [мм]80...1200; (Цель: 200 x 200 мм)
Слепая зона [мм]80
Угол апертуры цилиндрический [°]14; (±2)
Макс. отклонение от угла 90° датчика/объекта [°]± 4

Точность / отклонения

Температурная компенсацияда
Гистерезис [%]< 1
Дрейф точки переключения [%]-2.5...2.5
Погрешность линейности аналогового выхода [%]< 1
Разрешение [мм]2
Примечания по точности / отклонениюУказанные значения достигаются после прогрева в течение мин. 20 минут

Условия эксплуатации

Температура окружающей среды [°C]-20...70
Температура хранения [°C]-30...80
ЗащитаIP 67

Испытания / допуски

ЭМС
EN 61000-4-2 ESD4 кВ CD / 8 кВ AD
EN 61000-4-3 ВЧ-излучение3 В/м
EN 61000-4-4 Разрыв2 кВ
EN 61000-4-6 ВЧ проводимый3 V
EN 55011Класс A
Виброустойчивость
EN 60068-2-6 Fc(10-55) Гц амплитуда 1 мм, период колебаний 5 мин., 30 мин. на ось при резонансе или 55 Гц
Ударопрочность
EN 60068-2-27 Ea30 g 11 мс полусинусоида; 3 удара в каждом направлении по 3 координатным осям
Сроки наработки на отказ [лет]210
допуск UL
Ta-20...70 °C
источник питанияКласс 2
Номер файла ULE174191

Механические данные

Вес [г]80
Корпусрезьбовой тип
Размеры [мм]M18 x 1 / L = 60.5
Обозначение резьбыM18 x 1
Материалынержавеющая сталь (1.4404 / 316L); PA; эпоксидная стеклокерамика
Момент затяжки [Нм]50

Дисплеи / элементы управления

Дисплей
состояние переключения1 x светодиод, желтый
эхо1 x светодиод, зеленый

Принадлежности

Поставляемые изделия
контргайки: 2, нержавеющая сталь

Примечания

Примечания
рабочее напряжение "класс питания 2" согласно cULus
Количество в упаковке1 шт.

Электрическое подключение

СоединениеРазъем: 1 x M12; кодировка: A

Диаграммы и графики

Диаграммы и графики UGT506
1:расстояние
2:Зона обнаружения
3:график включения/выключения
4:Цель 200 x 200 мм
5:50% цели в зоне обнаружения
6:точка переключения
