Ультразвуковой датчик IFM UGA01600E1KG/IO-LINK/US

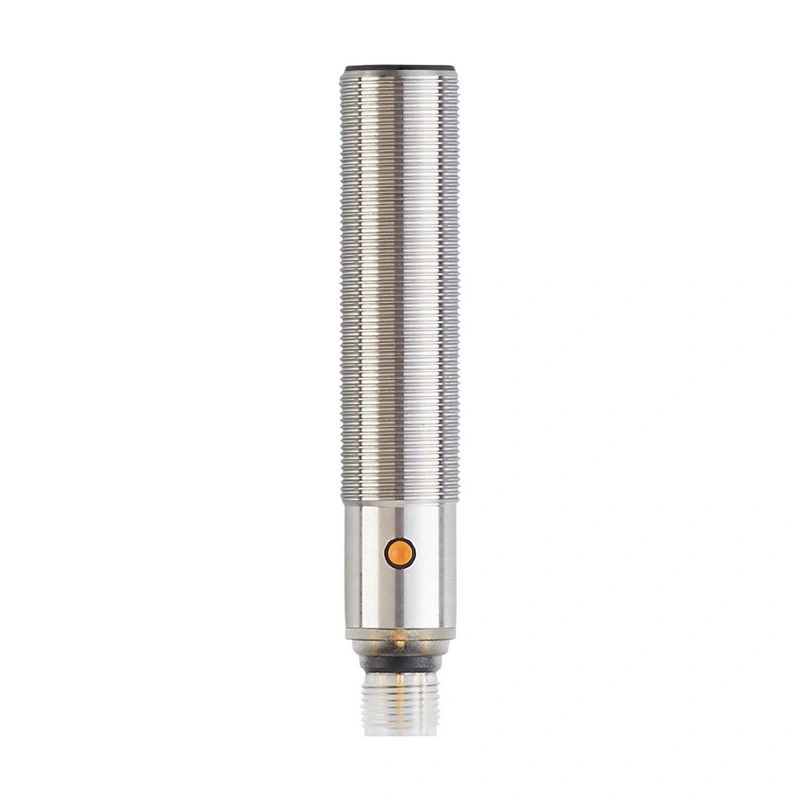

Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Ультразвуковой датчик

UGT510

Артикул UGA01600E1KG/IO-LINK/US
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Электрическое исполнение PNP
Функция выхода нормально открытый / нормально закрытый; (параметрируемый + 1х токовый выход)
Диапазон измерения [мм] 150...1600; (Цель: 200 x 200 мм)
Коммуникационный интерфейс IO-Link
Корпус резьбовой тип
Размеры [мм] M18 x 1 / L = 97.5

Описание производителя

Ультразвуковой датчик Очень большой диапазон обнаружения Интуитивно понятная настройка диапазона обнаружения с помощью кнопок или IO-Link Хорошо видимый светодиод для индикации состояния переключения и эхосигнала С программируемым коммутируемым выходом и масштабируемым аналоговым выходом Бесконтактное обнаружение независимо от цвета, прозрачности или характеристик поверхности объекта

Технические данные UGA01600E1KG/IO-LINK/US

Характеристики изделия

Электрическое исполнениеPNP
Функция выходанормально открытый / нормально закрытый; (параметрируемый + 1х токовый выход)
Диапазон измерения [мм]150...1600; (цель: 200 x 200 мм)
Коммуникационный интерфейсIO-Link
Корпусрезьбовой тип
Размеры [мм]M18 x 1 / L = 97.5

Электрические данные

Рабочее напряжение [В]10...30 DC; ("класс питания 2" согласно cULus)
Потребляемый ток [мА]55
Класс защитыIII
Защита от обратной полярностида
Время задержки включения питания [с]< 0.3
Частота преобразователя [кГц]230

Входы / выходы

Количество входов и выходовКоличество цифровых выходов: 1; Количество аналоговых выходов: 1

Выходы

Общее количество выходов2
Электрическая конструкцияPNP
Количество цифровых выходов1
Функция выходанормально открытый / нормально закрытый; (параметрируемый + 1х токовый выход)
Макс. переключающий выход постоянного тока [В]2.2
Постоянный номинальный ток коммутационного выхода DC [мА]100
Частота переключения постоянного тока [Гц]3
Количество аналоговых выходов1
Аналоговый токовый выход [мА]4...20
Макс. нагрузка [Ω]500
Защита от короткого замыканияда
Защита от перегрузкида
Разрешение аналогового выхода< 3 мм

Зона обнаружения

Диапазон измерения [мм]150...1600; (Цель: 200 x 200 мм)
Слепая зона [мм]150
Угол апертуры цилиндрический [°]15; (±2)
Макс. отклонение от датчика угла 90°/объекта [°]± 4

Точность / отклонения

Температурная компенсацияда
Гистерезис [%]< 2
Дрейф точки переключения [%]-2...2
Погрешность линейности аналогового выхода [%]<2
Повторяемость1 %
Примечания по точности / отклонениюУказанные значения достигаются после прогрева в течение мин. 20 минут

Время отклика

Время отклика [мс]< 300; (аналоговый выход)

Программное обеспечение / программирование

Варианты настройки параметровгистерезис / окно; вторая точка переключения; задержка включения и выключения; операции включения; функция обучения; режим включения света/темноты

Интерфейсы

Интерфейс связиIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
Стандарт SDCIМЭК 61131-9
ПрофилиИнтеллектуальный датчик: Идентификация устройства; многоканальный датчик с двумя уставками переключения, тип 0 Generic Profiled Sensor; Переменные данные процесса; Диагностика устройства; Обучающий канал
Режим SIOда
Требуемый тип порта ведущего устройстваA
Мин. время цикла процесса [мс]3.2
Данные процесса IO-Link (циклические)
функциядлина бита
значение процесса16
состояние устройства4
информация о двоичном переключении2
Функции IO-Link (ациклические)метка для конкретного применения; счетчик часов работы
Поддерживаемые идентификаторы устройств
Тип эксплуатацииDeviceID
По умолчанию702
Примечание
Дополнительную информацию см. в PDF-файле IODD в разделе "Загрузка"

Условия эксплуатации

Температура окружающей среды [°C]-20...70
Температура хранения [°C]-30...80
ЗащитаIP 67

Испытания / допуски

ЭМС
EN 61000-4-2 ESD4 кВ CD / 8 кВ AD
EN 61000-4-3 ВЧ-излучение3 В/м
EN 61000-4-4 Разрыв2 кВ
EN 61000-4-6 ВЧ, проводимый3 V
EN 55011Класс A
Устойчивость к вибрации
EN 60068-2-6 Fc(10-55) Гц амплитуда 1 мм, период колебаний 5 мин., 30 мин. на ось при резонансе или 55 Гц
Устойчивость к ударам
EN 60068-2-27 Ea30 g 11 мс полусинусоида; 3 удара в каждом направлении по 3 координатным осям
Время наработки на отказ [лет]125
Допуск UL
Ta-20...70 °C
источник питанияКласс 2
Номер файла ULE174191

Механические данные

Вес [г]102
Корпусрезьбовой тип
Размеры [мм]M18 x 1 / L = 97.5
Обозначение резьбыM18 x 1
Материалынержавеющая сталь (1.4404 / 316L); PA; эпоксидная стеклокерамика
Момент затяжки [Нм]50

Дисплеи / элементы управления

Дисплей
состояние переключения2 x LED, желтый
эхо1 x светодиод, зеленый
Функция обученияда

Аксессуары

Поставляемые изделия
контргайки: 2, нержавеющая сталь

Примечания

Примечания
рабочее напряжение "класс питания 2" согласно cULus
Количество в упаковке1 шт.

Электрическое подключение

СоединениеРазъем: 1 x M12; кодировка: A

Диаграммы и графики

Диаграммы и графики UGT510
1:расстояние
2:Зона обнаружения
3:график включения/выключения
4:Цель 200 x 200 мм
5:50% цели в зоне обнаружения
6:точка переключения
