Описание производителя

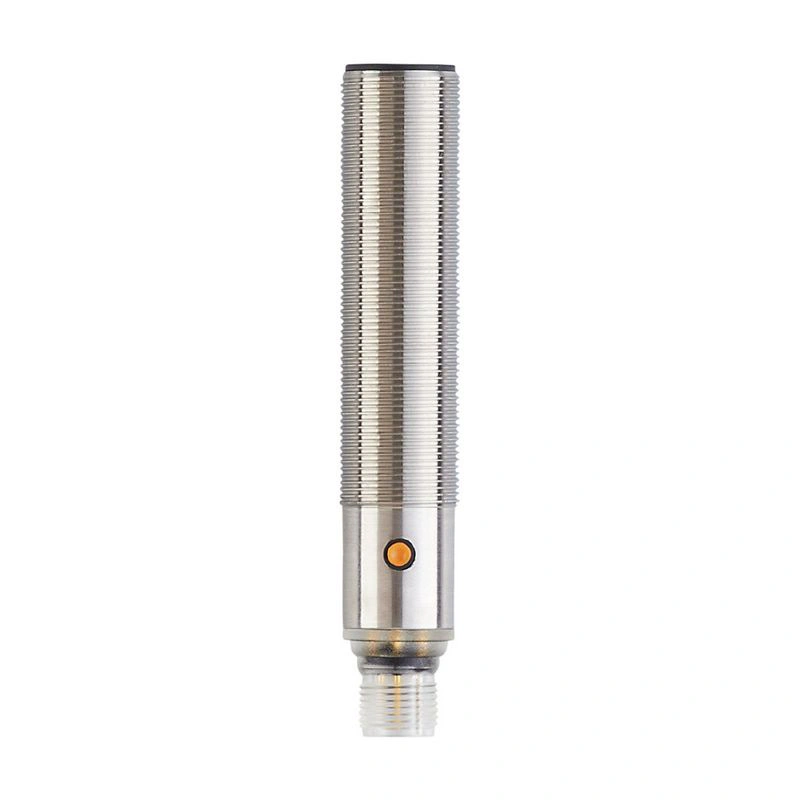

Ультразвуковой датчик Очень большой диапазон обнаружения Интуитивная настройка диапазона обнаружения с помощью кнопки Хорошо видимый светодиод для индикации состояния переключения и эха Функция выхода нормально открытый / нормально закрытый программируемая Бесконтактное обнаружение независимо от цвета, прозрачности или характеристик поверхности объекта
Характеристики изделия
| Электрическая конструкция | NPN |
| Функция вывода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Диапазон измерения [мм] | 200...2200; (Цель: 200 x 200 мм) |
| Корпус | тип резьбы |
| Размеры [мм] | M18 x 1 / L = 97.5 |
Электрические данные
| Рабочее напряжение [В] | 10...30 DC; ("класс питания 2" согласно cULus) |
| Потребляемый ток [мА] | 55 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения [с] | < 0.3 |
| Частота преобразователя [кГц] | 200 |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Общее количество выходов | 2 |
| Электрическая конструкция | NPN |
| Количество цифровых выходов | 2 |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Макс. Падение напряжения коммутационный выход DC [В] | 2.2 |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 100 |
| Частота коммутации постоянного тока [Гц] | 2 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Зона обнаружения
| Диапазон измерения [мм] | 200...2200; (Цель: 200 x 200 мм) |
| Слепая зона [мм] | 200 |
| Угол цилиндрического отверстия [°] | 14; (±2) |
| Макс. Отклонение от угла 90° датчика/объекта [°] | ± 4 |
Точность / отклонения
| Температурная компенсация | да |
| Гистерезис [%] | < 2 |
| Дрейф точки переключения [%] | -2...2 |
| Повторяемость | 1 % |
| Разрешение [мм] | 1 |
| Указания по точности / отклонению | Указанные значения достигаются после прогрева в течение мин. 20 минут |
Условия эксплуатации
| Температура окружающей среды [°C] | -20...70 |
| Температура хранения [°C] | -30...80 |
| Защита | IP 67 |
Испытания / допуски
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 ВЧ-излучение | 3 В/м | | EN 61000-4-4 Burst | 2 кВ | | EN 61000-4-6 HF проведено | 3 V | | EN 55011 | Класс A |
|
| Виброустойчивость | | EN 60068-2-6 Fc | (10-55) Гц 1 мм амплитуда, период колебаний 5 мин., 30 мин. на ось при резонансе или 55 Гц |
|
| Устойчивость к ударам | | EN 60068-2-27 Ea | 30 g 11 мс полусинусоида; 3 удара в каждом направлении 3 координатных осей |
|
| Сроки наработки на отказ [лет] | 138 |
| Допуск UL | | Ta | -20...70 °C | | источник питания | Класс 2 | | Номер файла UL | E174191 |
|
Механические данные
| Вес [г] | 101 |
| Корпус | резьбовой тип |
| Размеры [мм] | M18 x 1 / L = 97.5 |
| Обозначение резьбы | M18 x 1 |
| Материалы | нержавеющая сталь (1.4404 / 316L); PA; эпоксидная стеклокерамика |
| Момент затяжки [Нм] | 50 |
Дисплеи / рабочие элементы
| Дисплей | | состояние переключения | 2 x светодиод, желтый | | эхо | 1 x светодиод, зеленый |
|
| Функция обучения | да |
Принадлежности
| Поставляемые изделия | | контргайки: 2, нержавеющая сталь |
|
Примечания
| Примечания | | рабочее напряжение "класс питания 2" согласно cULus |
|
| Количество упаковок | 1 шт. |
Электрическое подключение
| Соединение | Разъем: 1 x M12; кодировка: A |
Диаграммы и графики
| | 1: | расстояние | | 2: | Зона обнаружения | | 3: | график включения/выключения | | 4: | Задание 200 x 200 мм | | 5: | 50% цели в зоне обнаружения | | 6: | точка переключения |
|
