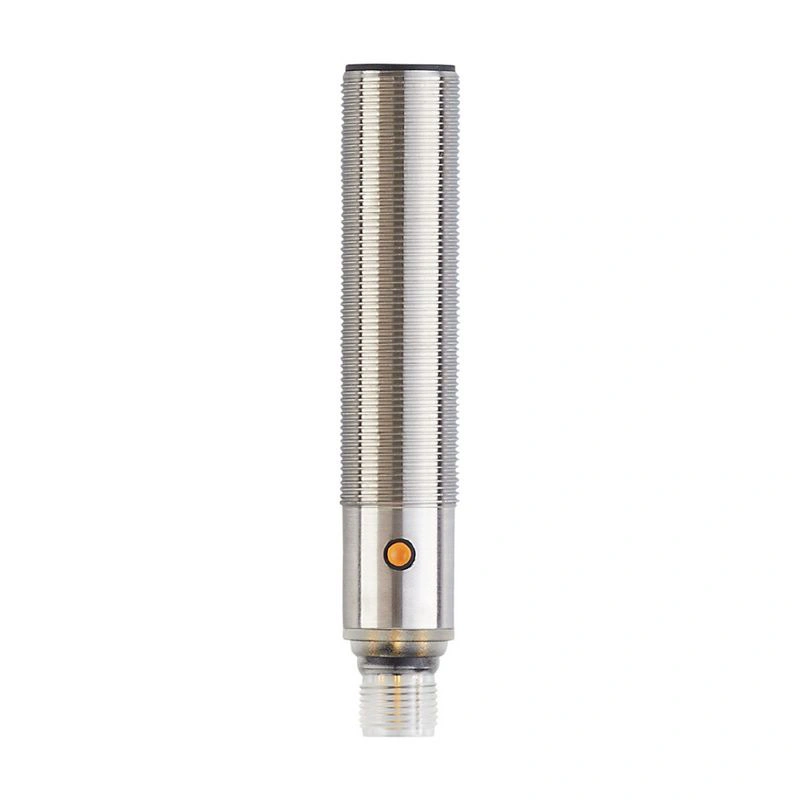

Name: UGT520
Brand: IFM Electronic
SKU: UGA02200F2KG/US
Price: 1.00 RUB
Availability: InStock

Характеристики изделия

Электрическое исполнение	NPN
Функция выхода	нормально открытый / нормально закрытый; (с возможностью параметрирования + 1х выход напряжения)
Диапазон чувствительности [мм]	200…2200; (цель: 200 x 200 мм)
Корпус	тип резьбы
Размеры [мм]	M18 x 1 / L = 97.5

Электрические данные

Рабочее напряжение [В]	10…30 DC; ("класс питания 2" согласно cULus)
Потребляемый ток [мА]	55
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения [с]	< 0.3
Частота преобразователя [кГц]	200

Входы / выходы

Количество входов и выходов

Количество цифровых выходов: 1; Количество аналоговых выходов: 1

Выходы

Общее количество выходов	2
Электрическое исполнение	NPN
Количество цифровых выходов	1
Функция выхода	нормально открытый / нормально закрытый; (параметрируемый + 1х выход напряжения)
Макс. Падение напряжения переключающий выход DC [В]	2.2
Номинальный постоянный ток коммутационного выхода DC [мА]	100
Частота переключения DC [Гц]	2
Количество аналоговых выходов	1
Аналоговый выход напряжения [В]	0…10
Min. сопротивление нагрузки [Ω]	3000
Защита от короткого замыкания	да
Защита от перегрузки	да
Разрешение аналогового выхода	< 3 мм

Зона обнаружения

Диапазон обнаружения [мм]	200…2200; (мишень: 200 x 200 мм)
Слепая зона [мм]	200
Угол апертуры цилиндрический [°]	14; (±2)
Макс. Отклонение от угла 90° датчика/объекта [°]	± 4

Точность / отклонения

Компенсация температуры	да
Гистерезис [%]	< 2
Дрейф точки переключения [%]	-2…2
Погрешность линейности аналогового выхода [%]	<3
Повторяемость	1 %
Указания по точности / отклонению	Указанные значения достигаются после прогрева в течение мин. 20 минут

Время отклика

Время срабатывания [мс]

< 300; (аналоговый выход)

Условия эксплуатации

Температура окружающей среды [°C]	-20…70
Температура хранения [°C]	-30…80
Защита	IP 67

Испытания / допуски

ЭМС

EN 61000-4-2 ESD	4 кВ CD / 8 кВ AD
EN 61000-4-3 ВЧ-излучение	3 В/м
EN 61000-4-4 Разрыв	2 кВ
EN 61000-4-6 ВЧ проводимое	3 V
EN 55011	Класс A

Устойчивость к вибрации

EN 60068-2-6 Fc

(10-55) Гц амплитуда 1 мм, период колебаний 5 мин., 30 мин. на ось при резонансе или 55 Гц

Ударопрочность

EN 60068-2-27 Ea

30 g 11 мс полусинусоида; 3 удара в каждом направлении по 3 координатным осям

Сроки наработки на отказ [годы]

142

Утверждение UL

Ta	-20…70 °C
источник питания	Класс 2
Номер файла UL	E174191

Механические данные

Вес [г]	101
Корпус	резьбовой тип
Размеры [мм]	M18 x 1 / L = 97.5
Обозначение резьбы	M18 x 1
Материалы	нержавеющая сталь (1.4404 / 316L); PA; эпоксидная стеклокерамика
Момент затяжки [Нм]	50

Дисплеи / элементы управления

Дисплей

состояние переключения	2 x светодиода, желтый
эхо	1 x светодиод, зеленый

Функция обучения

да

Аксессуары

Предметы в комплекте

контргайки: 2, нержавеющая сталь

Примечания

рабочее напряжение "класс питания 2" согласно cULus

Количество упаковок

1 шт.

Электрическое подключение

Подключение

Разъем: 1 x M12; кодировка: A

Диаграммы и графики

1:	расстояние
2:	Зона обнаружения
3:	график включения/выключения
4:	Цель 200 x 200 мм
5:	50% цели в зоне обнаружения
6:	точка переключения
