Описание производителя

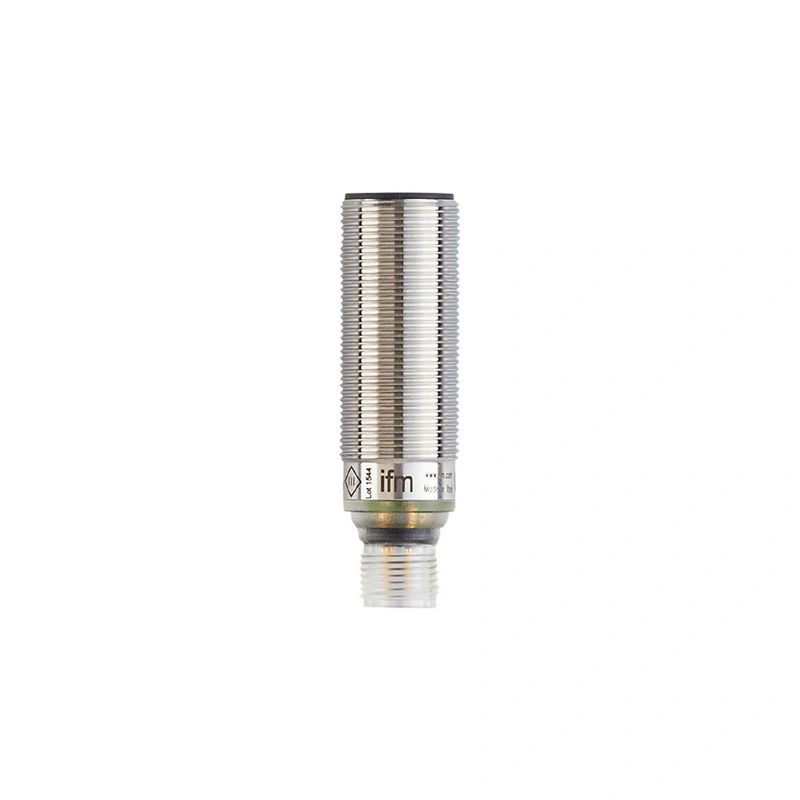

Ультразвуковой датчик Особенно компактная конструкция для использования в условиях ограниченного пространства Функция выхода нормально открытый / нормально закрытый программируется Бесконтактное обнаружение независимо от цвета, прозрачности или характеристик поверхности объекта Четко видимый светодиод для индикации состояния переключения и эха
Характеристики продукта
| Электрическое исполнение | PNP |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Диапазон срабатывания [мм] | 60...800; (цель: 200 x 200 мм) |
| Коммуникационный интерфейс | IO-Link |
| Корпус | тип резьбы |
| Размеры [мм] | M18 x 1 / L = 60.5 |
Электрические данные
| Рабочее напряжение [В] | 10...30 DC; ("класс поставки 2" по cULus) |
| Потребляемый ток [мА] | < 35 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения питания [с] | < 0.3 |
| Частота преобразователя [кГц] | 230 |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 1 |
Входы
| Вход синхронизации | нет |
| Мультиплексный вход | нет |
Выходы
| Общее количество выходов | 1 |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 1 |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Макс. падение напряжения переключающий выход постоянного тока [В] | 2.2 |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 100 |
| Частота коммутации постоянного тока [Гц] | 5 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Зона обнаружения
| Диапазон срабатывания [мм] | 60...800; (Цель: 200 x 200 мм) |
| Слепая зона [мм] | 60 |
| Угол апертуры цилиндрический [°] | 15; (±2) |
| Макс. Отклонение от угла 90° датчик/объект [°] | ± 4 |
Точность / отклонения
| Температурная компенсация | да |
| Гистерезис [%] | < 1 |
| Дрейф точки переключения [%] | -2...2 |
| Повторяемость | <0,7 % |
| Разрешение [мм] | 1 |
| Указания по точности / отклонению | Указанные значения достигаются после прогрева в течение мин. 20 минут |
Программное обеспечение / программирование
| Варианты настройки параметров | гистерезис / окно; вторая точка переключения; задержка включения и выключения; операции включения; функция обучения; режим включения света/темноты |
Интерфейсы
| Интерфейс связи | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Стандарт SDCI | МЭК 61131-9 |
| Профили | Интеллектуальный датчик: Идентификация устройства; многоканальный датчик с двумя уставками переключения, тип 0 Generic Profiled Sensor; Переменные данные процесса; Диагностика устройства; Обучающий канал |
| режим SIO | да |
| Требуемый тип ведущего порта | A |
| Min. время цикла процесса [мс] | 10 |
| Данные процесса IO-Link (циклические) | | функция | длина бита | | значение процесса | 16 | | состояние устройства | 4 | | двоичная коммутационная информация | 2 |
|
| Функции IO-Link (ациклические) | метка для конкретного применения; счетчик часов работы |
| Поддерживаемые идентификаторы устройств | | Тип эксплуатации | DeviceID | | По умолчанию | 890 |
|
| Примечание | | Дополнительную информацию см. в PDF-файле IODD в разделе "Загрузка" |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -20...70 |
| Температура хранения [°C] | -30...80 |
| Защита | IP 67 |
Тесты / одобрения
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 ВЧ-излучение | 3 В/м | | EN 61000-4-4 Разрыв | 2 кВ | | EN 61000-4-6 ВЧ проводимый | 3 V | | EN 55011 | Класс A |
|
| Виброустойчивость | | EN 60068-2-6 Fc | (10-55) Гц амплитуда 1 мм, период колебаний 5 мин., 30 мин. на ось при резонансе или 55 Гц |
|
| Ударопрочность | | EN 60068-2-27 Ea | 30 г 11 мс полусинусоида; 3 удара в каждом направлении 3 координатных осей |
|
| MTTF [годы] | 209 |
| Допуск UL | | Ta | -20...70 °C | | источник питания | Класс 2 | | Номер файла UL | E174191 |
|
Механические данные
| Вес [г] | 79 |
| Корпус | резьбовой тип |
| Размеры [мм] | M18 x 1 / L = 60.5 |
| Обозначение резьбы | M18 x 1 |
| Материалы | нержавеющая сталь (1.4404 / 316L); PA; эпоксидная стеклокерамика |
| Момент затяжки [Нм] | 50 |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | 1 x светодиод, желтый | | эхо | 1 x светодиод, зеленый |
|
Принадлежности
| Поставляемые изделия | | контргайки: 2, нержавеющая сталь |
|
Примечания
| Примечания | | рабочее напряжение "класс питания 2" согласно cULus |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
Диаграммы и графики
| | 1: | расстояние | | 2: | Зона обнаружения | | 3: | график включения/выключения | | 4: | Цель 100 x 100 мм | | 5: | 50% цели в зоне обнаружения | | 6: | точка переключения |
|
