Описание производителя

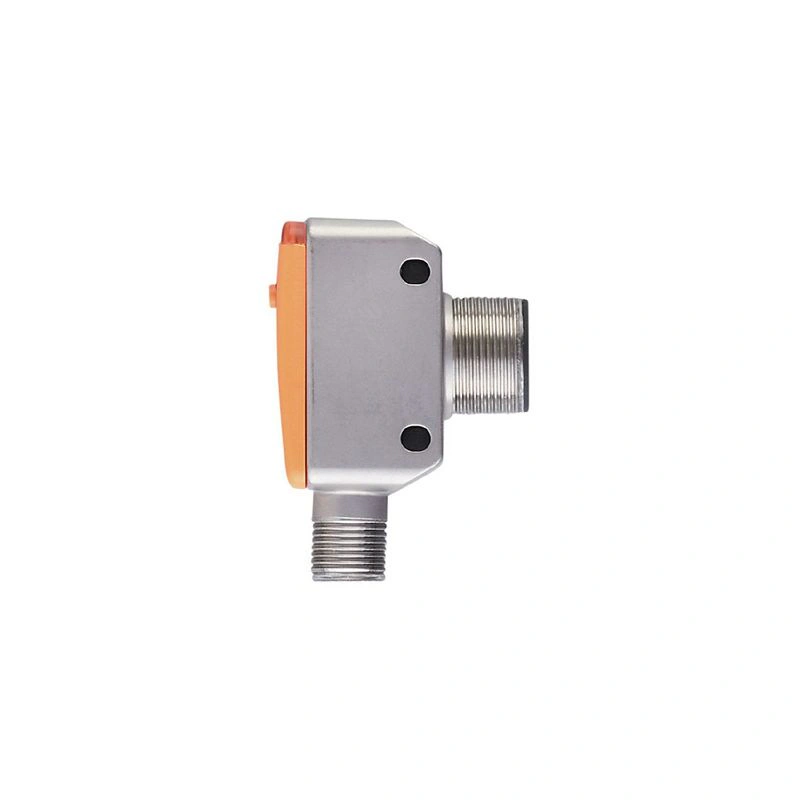

Ультразвуковой датчик Прочный прямоугольный металлический корпус с резьбой M18 на боковой стороне Особенно компактная конструкция для использования в условиях ограниченного пространства С программируемым коммутируемым выходом и масштабируемым аналоговым выходом Бесконтактное обнаружение независимо от цвета, прозрачности или характеристик поверхности объекта Интуитивно понятная настройка диапазона обнаружения с помощью кнопки
Характеристики изделия
| Электрическая конструкция | PNP |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования + 1х токовый выход) |
| Диапазон измерения [мм] | 40...300; (мишень: 100 x 100 мм) |
| Корпус | прямоугольный с резьбой M18 |
| Размеры [мм] | 53 x 20 x 37.7 |
Электрические данные
| Рабочее напряжение [В] | 10...30 DC; ("класс электроснабжения 2" согласно cULus) |
| Потребляемый ток [мА] | < 35 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения [с] | < 0.3 |
| Частота преобразователя [кГц] | 300 |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходов | 2 |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 1 |
| Функция выхода | нормально открытый / нормально закрытый; (параметрируемый + 1х токовый выход) |
| Макс. Падение напряжения на коммутационном выходе постоянного тока [В] | 2.2 |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 100 |
| Частота коммутации постоянного тока [Гц] | 8 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход [мА] | 4...20 |
| Макс. нагрузка [Ω] | 500 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Зона обнаружения
| Диапазон измерения [мм] | 40...300; (цель: 100 x 100 мм) |
| Слепая зона [мм] | 40 |
| Угол апертуры цилиндрический [°] | 15; (±2) |
| Гистерезис диапазона обнаружения [мм] | < 1 |
| Макс. отклонение от угла 90° датчик/объект [°] | ± 4 |
Точность / отклонения
| Температурная компенсация | да |
| Гистерезис [%] | < 1 |
| Дрейф точки переключения [%] | -5...5 |
| Погрешность линейности аналогового выхода [%] | ≤ 1 |
| Повторяемость | 1 % |
| Разрешение [мм] | 2 |
| Указания по точности / отклонению | Указанные значения достигаются после прогрева в течение мин. 20 минут |
Время отклика
| Время отклика [мс] | < 450; (аналоговый выход) |
Условия эксплуатации
| Температура окружающей среды [°C] | -20...70 |
| Температура хранения [°C] | -30...80 |
| Защита | IP 67 |
Испытания / утверждения
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 ВЧ-излучение | 3 В/м | | EN 61000-4-4 Разрыв | 2 кВ | | EN 61000-4-6 ВЧ проведено | 3 V | | EN 55011 | Класс A |
|
| Виброустойчивость | | EN 60068-2-6 Fc | (10-55) Гц Амплитуда 1 мм, период колебаний 5 мин., 30 мин. на ось при резонансе или 55 Гц |
|
| Ударопрочность | | EN 60068-2-27 Ea | 30 g 11 мс полусинусоида; 3 удара в каждом направлении по 3 координатным осям |
|
| MTTF [годы] | 191 |
| Допуск UL | | Ta | -20...70 °C | | источник питания | Класс 2 | | Номер файла UL | E174191 |
|
Механические данные
| Вес [г] | 97 |
| Корпус | прямоугольные с резьбой M18 |
| Размеры [мм] | 53 x 20 x 37.7 |
| Обозначение резьбы | M18 x 1 |
| Материалы | 1.4542 (17-4 PH / 630); PBT; PA; эпоксидная стеклокерамика |
| Момент затяжки [Нм] | 50 |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | 1 x светодиод, желтый | | эхо | 1 x светодиод, зеленый |
|
| Функция обучения | да |
Принадлежности
| Поставляемые предметы | | контргайки: 1, нержавеющая сталь |
|
Примечания
| Примечания | | рабочее напряжение "класс питания 2" согласно cULus |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
Диаграммы и графики
| | 1: | расстояние | | 2: | Зона обнаружения | | 3: | график включения/выключения | | 4: | Цель 100 x 100 мм | | 5: | 50% цели в зоне обнаружения | | 6: | точка переключения |
|
