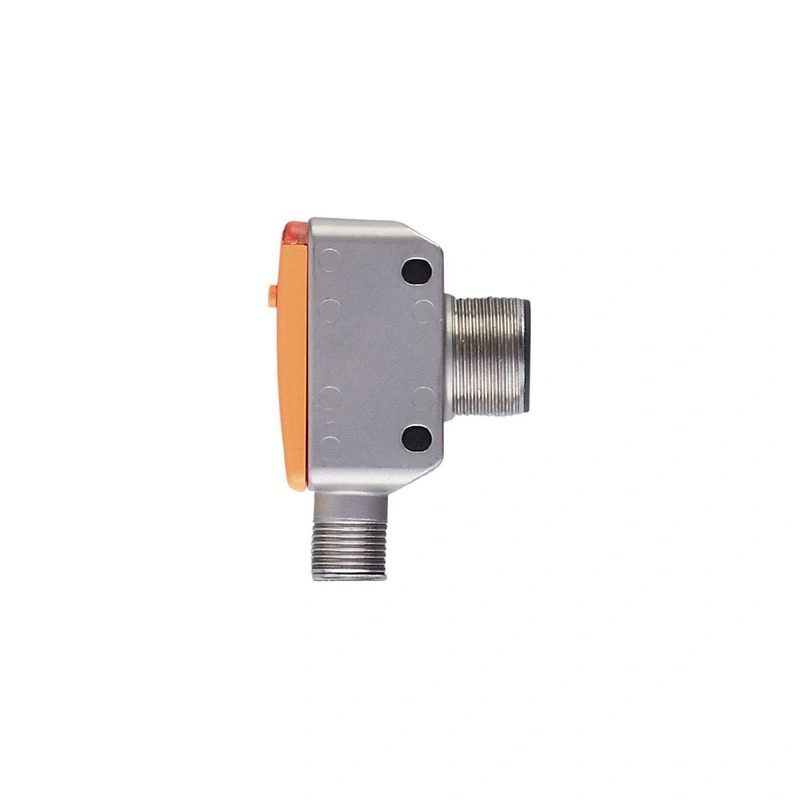

Ультразвуковой датчик IFM UGQ00800F2KG/US
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Ультразвуковой датчик

UGT589

Артикул UGQ00800F2KG/US
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Электрический дизайн NPN
Функция выхода нормально открытый / нормально закрытый; (параметрируемый + 1х выход напряжения)
Диапазон измерения [мм] 60...800; (цель: 100 x 100 мм)
Корпус прямоугольный с резьбой M18
Размеры [мм] 53 x 20 x 37.7
Рабочее напряжение [В] 10...30 ПОСТОЯННЫЙ ТОК; ("класс электропитания 2" по стандарту cULus)

Описание производителя

Ультразвуковой датчик Прочный прямоугольный металлический корпус с резьбой M18 на боковой стороне Особенно компактная конструкция для использования в условиях ограниченного пространства С программируемым коммутируемым выходом и масштабируемым аналоговым выходом Бесконтактное обнаружение независимо от цвета, прозрачности или характеристик поверхности объекта Интуитивно понятная настройка диапазона обнаружения с помощью кнопки

Технические данные UGQ00800F2KG/US

Характеристики продукта

Электрический дизайнNPN
Функция выходанормально открытый / нормально закрытый; (параметрируемый + 1х выход напряжения)
Диапазон измерения [мм]60...800; (цель: 100 x 100 мм)
Корпуспрямоугольный с резьбой M18
Размеры [мм]53 x 20 x 37.7

Электрические данные

Рабочее напряжение [В]10...30 ПОСТОЯННЫЙ ТОК; ("класс электропитания 2" по стандарту cULus)
Потребляемый ток [мА]< 35
Класс защитыIII
Защита от обратной полярностида
Время задержки включения питания [с]< 0.3
Частота преобразователя [кГц]230

Входы / выходы

Количество входов и выходовКоличество цифровых выходов: 1; Количество аналоговых выходов: 1

Выходы

Общее количество выходов2
Электрическая конструкцияNPN
Количество цифровых выходов1
Функция выходанормально открытый / нормально закрытый; (параметрируемый + 1х выход напряжения)
Макс. падение напряжения переключающий выход DC [В]2.2
Номинальный постоянный ток коммутационного выхода DC [мА]100
Частота переключения DC [Гц]5
Количество аналоговых выходов1
Аналоговый выходной сигнал напряжения [В]0...10
Мин. сопротивление нагрузке [Ω]3000
Защита от короткого замыканияда
Защита от перегрузкида

Зона обнаружения

Диапазон зондирования [мм]60...800; (Цель: 100 x 100 мм)
Слепая зона [мм]60
Угол апертуры цилиндрический [°]15; (±2)
Макс. Отклонение от угла 90° датчика/объекта [°]± 4

Точность / отклонение

Температурная компенсацияда
Гистерезис [%]< 1
Дрейф точки переключения [%]-5...5
Погрешность линейности аналогового выхода [%]≤ 1
Повторяемость1 %
Разрешение [мм]3
Примечания по точности / отклонениюУказанные значения достигаются после прогрева в течение мин. 20 минут

Время отклика

Время отклика [мс]< 450; (аналоговый выход)

Условия эксплуатации

Температура окружающей среды [°C]-20...70
Температура хранения [°C]-30...80
ЗащитаIP 67

Испытания / допуски

ЭМС
EN 61000-4-2 ESD4 кВ CD / 8 кВ AD
EN 61000-4-3 ВЧ-излучение3 В/м
EN 61000-4-4 Разрыв2 кВ
EN 61000-4-6 ВЧ-излучение3 V
EN 55011Класс A
Виброустойчивость
EN 60068-2-6 Fc(10-55) Гц амплитуда 1 мм, период колебаний 5 мин., 30 мин. на ось при резонансе или 55 Гц
Ударопрочность
EN 60068-2-27 Ea30 g 11 мс полусинус; 3 удара в каждом направлении по 3 координатным осям
MTTF [годы]191
Допуск UL
Ta-20...70 °C
питаниеКласс 2
Номер файла ULE174191

Механические данные

Вес [г]99
Корпуспрямоугольный с резьбой M18
Размеры [мм]53 x 20 x 37.7
Обозначение резьбыM18 x 1
Материалы1.4542 (17-4 PH / 630); PBT; PA; эпоксидная стеклокерамика
Момент затяжки [Нм]50

Дисплеи / элементы управления

Дисплей
состояние переключения1 x светодиод, желтый
эхо1 x светодиод, зеленый
Функция обученияда

Принадлежности

Поставляемые изделия
контргайки: 1, нержавеющая сталь

Примечания

Примечания
рабочее напряжение "класс энергоснабжения 2" согласно cULus
Количество в упаковке1 шт.

Электрическое подключение

ПодключениеРазъем: 1 x M12; кодировка: A

Диаграммы и графики

Диаграммы и графики UGT589
1:расстояние
2:Зона обнаружения
3:график включения/выключения
4:Мишень 100 x 100 мм
5:50% цели в зоне обнаружения
6:точка переключения
