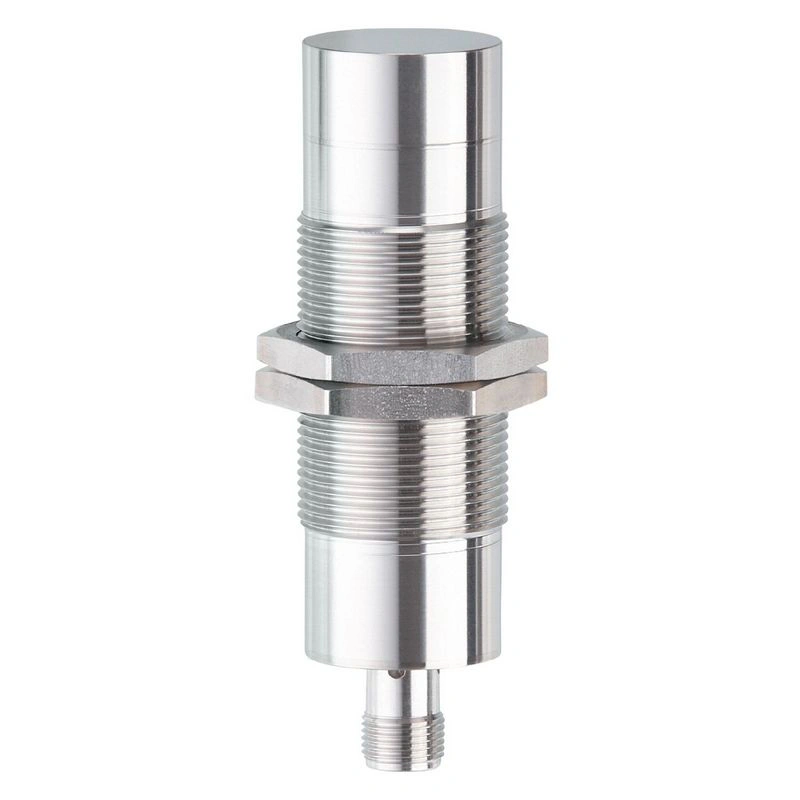

Цельнометаллический ультразвуковой датчик IFM UID02500GOKG/IO-Link/US
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Цельнометаллический ультразвуковой датчик

UIT300

Артикул UID02500GOKG/IO-Link/US
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Электрическое исполнение PNP/NPN; (с возможностью параметрирования)
Функция выхода нормально открытый / нормально закрытый; (с возможностью параметрирования)
Диапазон измерения [мм] 250...2500; (Объект: 400 x 400 мм)
Коммуникационный интерфейс IO-Link
Корпус резьбовой тип
Размеры [мм] M30 x 1.5 / L = 103

Описание производителя

Цельнометаллический ультразвуковой датчик Непрерывное обнаружение уровня и объектов в жестких условиях эксплуатации Устойчивость к агрессивным средам Большой радиус действия Программируемый коммутируемый выход с IO-Link

Технические данные UID02500GOKG/IO-Link/US

Характеристики изделия

Электрическое исполнениеPNP/NPN; (с возможностью параметрирования)
Функция выходанормально открытый / нормально закрытый; (с возможностью параметрирования)
Диапазон измерения [мм]250...2500; (Цель: 400 x 400 мм)
Коммуникационный интерфейсIO-Link
Корпустип резьбы
Размеры [мм]M30 x 1.5 / L = 103

Электрические данные

Рабочее напряжение [В]10...30 DC
Потребляемый ток [мА]< 50
Класс защитыIII
Защита от обратной полярностида
Время задержки включения питания [с]< 0.5
Частота преобразователя [кГц]112

Входы / выходы

Количество входов и выходовКоличество цифровых выходов: 2

Выходы

Общее количество выходов2
Электрическое исполнениеPNP/NPN; (с возможностью параметрирования)
Количество цифровых выходов2
Функция выходанормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. Падение напряжения на коммутационном выходе постоянного тока [В]2.2
Номинальный постоянный ток коммутационного выхода DC [мА]100
Частота коммутации постоянного тока [Гц]1
Защита от короткого замыканияда
Защита от перегрузкида

Зона обнаружения

Диапазон измерения [мм]250...2500; (Объект: 400 x 400 мм)
Слепая зона [мм]250
Угол апертуры цилиндрический [°]12; (±2)
Макс. Отклонение от датчика угла 90°/объекта [°]± 4

Точность / отклонения

Температурная компенсацияда
Гистерезис [%]< 3
Температурный дрейф± 5 %; (от конечного значения диапазона измерений)
Повторяемость1 %
Разрешение [мм]3
Примечания по точности / отклонениюУказанные значения достигаются после прогрева в течение мин. 20 минут

Программное обеспечение / программирование

Варианты настройки параметровгистерезис / окно; вторая точка переключения; задержка включения и выключения; операции включения; функция обучения; режим включения света/темноты

Интерфейсы

Коммуникационный интерфейсIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
стандарт SDCIIEC 61131-9
ПрофилиИнтеллектуальный датчик: Идентификация устройства; многоканальный датчик с двумя уставками переключения, тип 0 Generic Profiled Sensor; Переменные данные процесса; Диагностика устройства; Обучаемый канал
Режим SIOда
Требуемый тип ведущего портаA
Мин. время цикла процесса [мс]3.2
Данные процесса IO-Link (циклические)
функциядлина бита
значение процесса16
состояние устройства4
двоичная информация о переключении2
Функции IO-Link (ациклические)метка для конкретного применения; счетчик часов работы
Поддерживаемые идентификаторы устройств
Тип эксплуатацииИдентификатор устройства
По умолчанию1388
Примечание
Дополнительную информацию см. в PDF-файле IODD в разделе "Загрузки"

Условия эксплуатации

Температура окружающей среды [°C]-10...60
Температура хранения [°C]-15...65
ЗащитаIP 65; IP 67; IP 68; IP 69K

Испытания / утверждения

ЭМС
EN 61000-4-2 ESD4 кВ CD / 8 кВ AD
EN 61000-4-3 ВЧ-излучение3 В/м
EN 61000-4-4 Burst2 кВ
EN 61000-4-6 Проводимые ВЧ3 V
EN 55011Класс A
Виброустойчивость
EN 60068-2-6 Fc(10-55) Гц амплитуда 1 мм, период колебаний 5 мин., 30 мин. на ось при резонансе или 55 Гц
Ударопрочность
EN 60068-2-27 Ea30 g 11 мс полусинусоида; 3 удара в каждом направлении 3 координатных осей
Время наработки на отказ [лет]108

Механические данные

Вес [г]257.1
Корпусрезьбовой тип
Размеры [мм]M30 x 1.5 / L = 103
Обозначение резьбыM30 x 1.5
Материалынержавеющая сталь (1.4404 / 316L); окно светодиода: TPU; герметизация: PUR
Момент затяжки [Нм]100

Дисплеи / элементы управления

Дисплей
состояние переключения1 светодиод, желтый

Аксессуары

Поставляемые предметы
контргайки: 2, нержавеющая сталь
демпфирующие пластины: 2, EPDM

Примечания

Количество в упаковке1 шт.

Электрическое соединение - штекер

ПодключениеРазъем: 1 x M12; кодировка: A

Диаграммы и графики

Диаграммы и графики UIT300
Стандартный звуковой луч
Диаграммы и графики UIT300
Средний звуковой луч
Диаграммы и графики UIT300
Узкий звуковой луч
Диаграммы и графики UIT300
1:расстояние
2:Зона обнаружения
3:график включения/выключения
4:Мишень 400 x 400 мм
5:50% цели в зоне обнаружения
6:точка переключения
