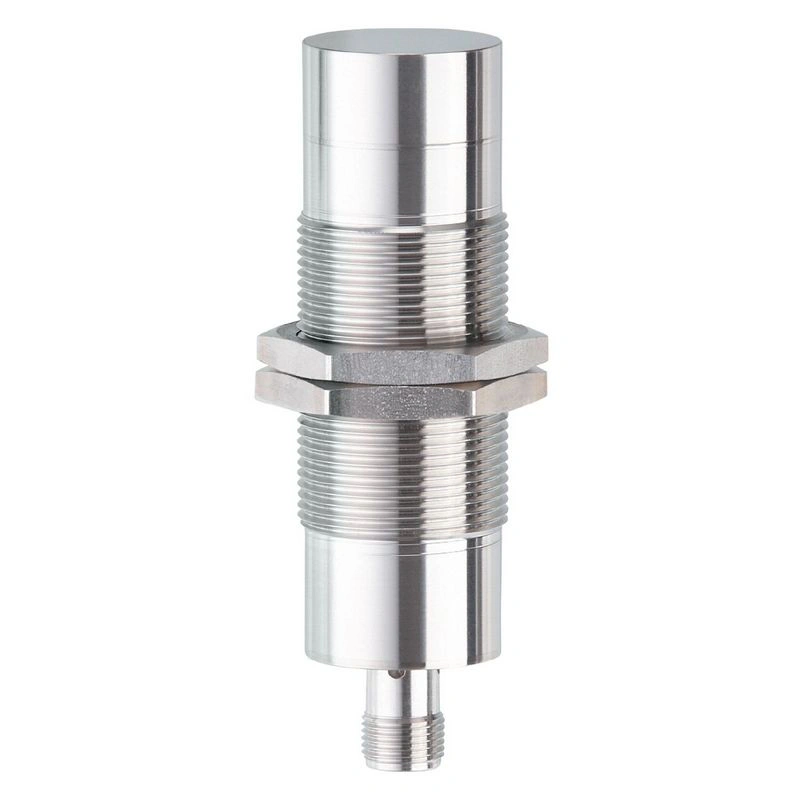

Name: UIT301
Brand: IFM Electronic
SKU: UID02500E1KG/IO-Link/US
Price: 1.00 RUB
Availability: InStock

Характеристики продукта

Электрический дизайн	PNP/NPN; (с возможностью параметрирования)
Функция выхода	нормально открытый / нормально закрытый; (с возможностью параметрирования)
Диапазон измерения [мм]	250…2500; (цель: 400 x 400 мм)
Коммуникационный интерфейс	IO-Link
Корпус	резьбовой тип
Размеры [мм]	M30 x 1.5 / L = 103

Электрические данные

Рабочее напряжение [В]	10…30 DC
Потребляемый ток [мА]	< 50
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения питания [с]	< 0.5
Частота преобразователя [кГц]	112

Входы / выходы

Количество входов и выходов

Количество цифровых выходов: 1; Количество аналоговых выходов: 1

Выходы

Общее количество выходов	2
Электрическое исполнение	PNP/NPN; (параметрируемый)
Количество цифровых выходов	1
Функция выхода	нормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. Падение напряжения переключающий выход DC [В]	2.2
Номинальный постоянный ток коммутационного выхода DC [мА]	100
Частота переключения DC [Гц]	1
Количество аналоговых выходов	1
Аналоговый токовый выход [мА]	4…20
Макс. нагрузка [Ω]	500
Защита от короткого замыкания	да
Защита от перегрузки	да

Зона обнаружения

Диапазон измерения [мм]	250…2500; (цель: 400 x 400 мм)
Слепая зона [мм]	250
Угол апертуры цилиндрический [°]	12; (±2)
Макс. Отклонение от угла 90° датчика/объекта [°]	± 4

Точность / отклонения

Температурная компенсация	да
Гистерезис [%]	< 3
Погрешность линейности аналогового выхода [%]	<3
Температурный дрейф	± 5 %; (от конечного значения диапазона измерения)
Повторяемость	1 %
Разрешение [мм]	3
Указания по точности / отклонению	Указанные значения достигаются после прогрева в течение мин. 20 минут

Время отклика

Время отклика [с]	аналоговый выход
Время отклика [мс]	< 600

Программное обеспечение / программирование

Параметры настройки

гистерезис / окно; вторая точка переключения; задержка включения и выключения; операции включения; функция обучения; режим включения света/темноты

Интерфейсы

Интерфейс связи

IO-Link

Тип передачи

COM2 (38,4 кбод)

Ревизия IO-Link

1.1

Стандарт SDCI

IEC 61131-9

Профили

Интеллектуальный датчик: Идентификация устройства; многоканальный датчик с двумя уставками переключения, тип 0 Generic Profiled Sensor; Переменные данные процесса; Диагностика устройства; Обучающий канал

режим SIO

да

Требуемый тип порта ведущего устройства

Мин. время цикла процесса [мс]

3.2

Данные процесса IO-Link (циклический)

функция	длина бита
значение процесса	16
состояние устройства	4
информация о двоичном переключении	2

Функции IO-Link (ациклические)

метка для конкретного применения; счетчик часов работы

Поддерживаемые идентификаторы устройств

Тип работы	DeviceID
По умолчанию	1389

Примечание

Дополнительную информацию см. в PDF-файле IODD в разделе "Загрузки"

Условия эксплуатации

Температура окружающей среды [°C]	-10…60
Температура хранения [°C]	-15…65
Защита	ИП 65; ИП 67; ИП 68; ИП 69К

Испытания / одобрения

ЭМС

EN 61000-4-2 ESD	4 кВ CD / 8 кВ AD
EN 61000-4-3 ВЧ-излучение	3 В/м
EN 61000-4-4 Разрыв	2 кВ
EN 61000-4-6 ВЧ-излучение	3 V
EN 55011	Класс A

Устойчивость к вибрации

EN 60068-2-6 Fc

(10-55) Гц амплитуда 1 мм, период колебаний 5 мин., 30 мин. на ось при резонансе или 55 Гц

Ударопрочность

EN 60068-2-27 Ea

30 g 11 мс полусинус; 3 удара в каждом направлении по 3 координатным осям

Время наработки на отказ [лет]

103

Механические данные

Вес [г]	258.1
Корпус	резьбовой тип
Размеры [мм]	M30 x 1.5 / L = 103
Обозначение резьбы	M30 x 1.5
Материалы	нержавеющая сталь (1.4404 / 316L); светодиодное окно: TPU; горшок: PUR
Момент затяжки [Нм]	100

Дисплеи / элементы управления

Дисплей

состояние переключения

1 светодиод, желтый

Аксессуары

Поставляемые предметы

контргайки: 2, нержавеющая сталь

демпфирующие пластины: 2, EPDM

Примечания

Количество в упаковке

1 шт.

Электрическое соединение — вилка

Соединение

Разъем: 1 x M12; кодировка: A

Диаграммы и графики

Стандартная звуковая балка

Средний звуковой луч

Узкий звуковой луч

1:	расстояние
2:	Зона обнаружения
3:	график включения/выключения
4:	Мишень 400 x 400 мм
5:	50% цели в зоне обнаружения
6:	точка переключения
