Описание производителя

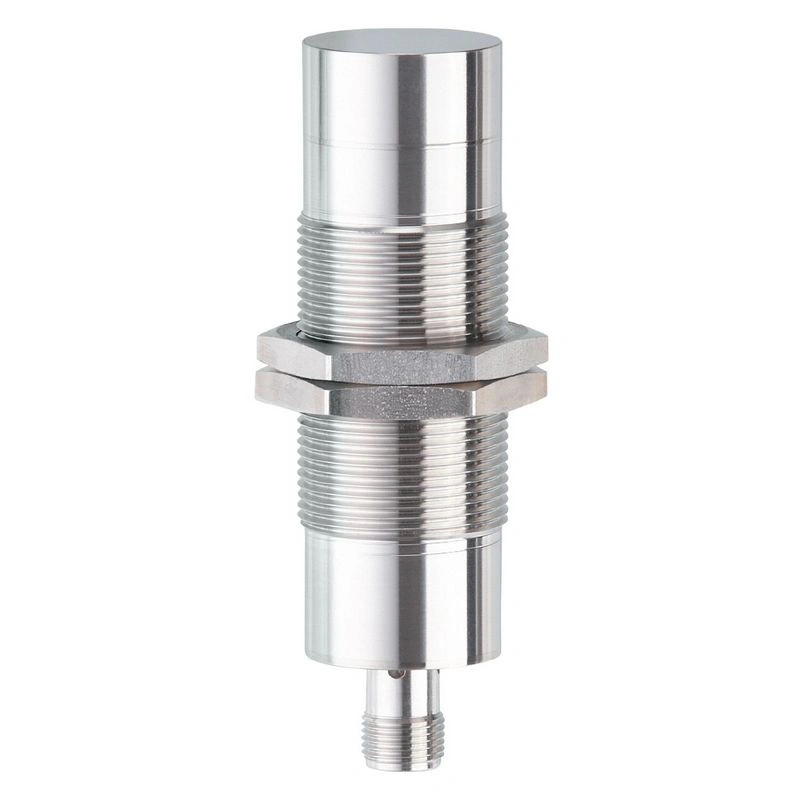

Цельнометаллический ультразвуковой датчик Непрерывное обнаружение уровня и объектов для жестких условий эксплуатации Устойчивость к агрессивным средам Большой диапазон Программируемый переключающий выход с IO-Link и аналоговым выходом
Характеристики изделия
| Электрическая конструкция | PNP/NPN; (с возможностью параметрирования) |
| Функция выхода | нормально открытый / нормально закрытый; (параметрируемый) |
| Диапазон измерения [мм] | 250...2500; (Объект: 400 x 400 мм) |
| Коммуникационный интерфейс | IO-Link |
| Корпус | тип резьбы |
| Размеры [мм] | M30 x 1.5 / L = 103 |
Электрические данные
| Рабочее напряжение [В] | 10...30 DC |
| Потребляемый ток [мА] | < 50 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения питания [с] | < 0.5 |
| Частота преобразователя [кГц] | 112 |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходов | 2 |
| Электрическое исполнение | PNP/NPN; (с возможностью параметрирования) |
| Количество цифровых выходов | 1 |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Макс. падение напряжения коммутационный выход постоянного тока [В] | 2.2 |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 100 |
| Частота коммутации постоянного тока [Гц] | 1 |
| Количество аналоговых выходов | 1 |
| Аналоговый выход напряжения [В] | 0...10 |
| Min. сопротивление нагрузки [Ω] | 3000 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Зона обнаружения
| Диапазон измерения [мм] | 250...2500; (Цель: 400 x 400 мм) |
| Слепая зона [мм] | 250 |
| Угол апертуры цилиндрический [°] | 12; (±2) |
| Макс. отклонение от датчика угла 90°/объекта [°] | ± 4 |
Точность / отклонения
| Температурная компенсация | да |
| Гистерезис [%] | < 3 |
| Погрешность линейности аналогового выхода [%] | <3 |
| Дрейф температуры | ± 5 %; (от конечного значения диапазона измерений) |
| Повторяемость | 1 % |
| Разрешение [мм] | 3 |
| Указания по точности / отклонению | Указанные значения достигаются после прогрева в течение мин. 20 минут |
Время отклика
| Время отклика [с] | аналоговый выход |
| Время отклика [мс] | < 600 |
Программное обеспечение / программирование
| Варианты настройки параметров | гистерезис / окно; вторая точка переключения; задержка включения и выключения; операции включения; функция обучения; режим включения/затемнения |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| ревизия IO-Link | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | Интеллектуальный датчик: Идентификация устройства; многоканальный датчик с двумя уставками, тип 0 Generic Profiled Sensor; переменная данных процесса; диагностика устройства; обучаемый канал |
| Режим SIO | да |
| Требуемый тип ведущего порта | A |
| Мин. время цикла процесса [мс] | 3.2 |
| Данные процесса IO-Link (циклический) | | функция | длина бита | | значение процесса | 16 | | состояние устройства | 4 | | двоичная коммутационная информация | 2 |
|
| Функции IO-Link (ациклические) | метка для конкретного применения; счетчик часов работы |
| Поддерживаемые идентификаторы устройств | | Тип операции | Идентификатор устройства | | По умолчанию | 1390 |
|
| Примечание | | Дополнительную информацию см. в PDF-файле IODD в разделе "Загрузки" |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -10...60 |
| Температура хранения [°C] | -15...65 |
| Защита | IP 65; IP 67; IP 68; IP 69K |
Тесты / допуски
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 ВЧ-излучение | 3 В/м | | EN 61000-4-4 Burst | 2 кВ | | EN 61000-4-6 ВЧ-излучение | 3 V | | EN 55011 | Класс A |
|
| Виброустойчивость | | EN 60068-2-6 Fc | (10-55) Гц амплитуда 1 мм, период колебаний 5 мин., 30 минут. на ось при резонансе или 55 Гц |
|
| Ударопрочность | | EN 60068-2-27 Ea | 30 g 11 мс полусинус; 3 удара в каждом направлении по 3 координатным осям |
|
| Срок службы [лет] | 108 |
Механические данные
| Вес [г] | 259.6 |
| Корпус | резьбовой тип |
| Размеры [мм] | M30 x 1.5 / L = 103 |
| Обозначение резьбы | M30 x 1.5 |
| Материалы | нержавеющая сталь (1.4404 / 316L); светодиодное окно: TPU; герметизация: PUR |
| Момент затяжки [Нм] | 100 |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | 1 светодиод, желтый |
|
Принадлежности
| Поставляемые изделия | | контргайки: 2, нержавеющая сталь | | демпфирующие пластины: 2, EPDM |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - вилка
| Соединение | Разъем: 1 x M12; кодировка: A |
Диаграммы и графики
| | Стандартная звуковая балка |
|
