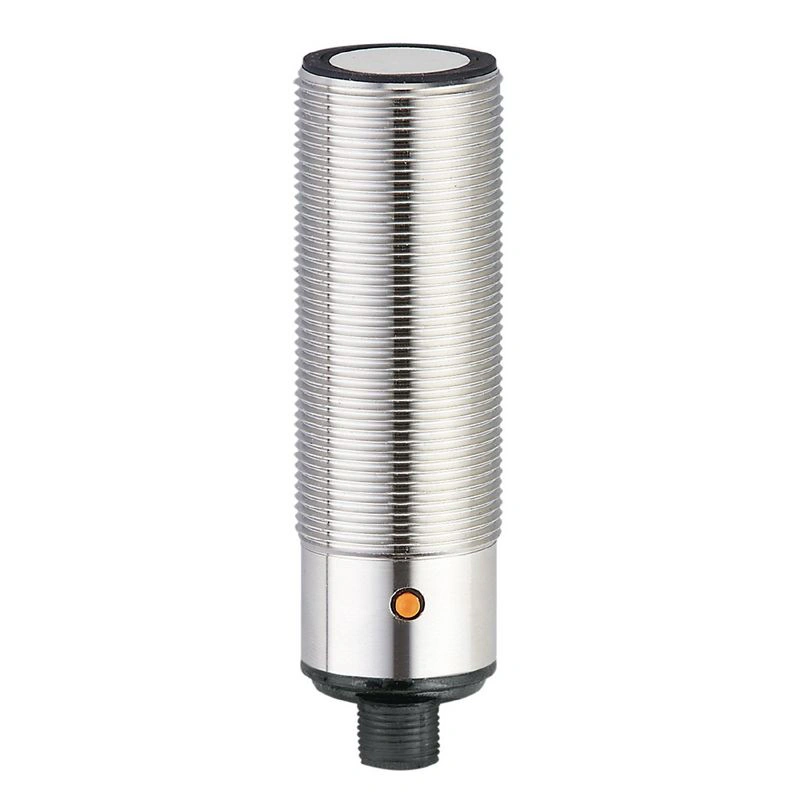

Ультразвуковой датчик IFM UIA03500E2KG/IO-Link/US
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Ультразвуковой датчик

UIT502

Артикул UIA03500E2KG/IO-Link/US
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Электрическое исполнение PNP
Диапазон измерения [мм] 250...3500; (цель: 200 x 200 мм)
Интерфейс связи IO-Link
Корпус резьбовой тип
Размеры [мм] M30 x 1.5 / L = 103
Рабочее напряжение [В] 10...30 DC

Описание производителя

Ультразвуковой датчик Очень большой диапазон обнаружения Интуитивно понятная настройка диапазона обнаружения с помощью кнопок или IO-Link Ширина звукового луча регулируется через IO-Link Хорошо видимый светодиод для индикации состояния переключения и эха С программируемым коммутируемым выходом и масштабируемым аналоговым выходом Бесконтактное обнаружение независимо от цвета, прозрачности или характеристик поверхности объекта

Технические данные UIA03500E2KG/IO-Link/US

Характеристики изделия

Электрическое исполнениеPNP
Функция выходанормально открытый / нормально закрытый; (с возможностью параметрирования + 1 x выход напряжения)
Диапазон измерения [мм]250...3500; (цель: 200 x 200 мм)
Интерфейс связиIO-Link
Корпусрезьбовой тип
Размеры [мм]M30 x 1.5 / L = 103

Электрические данные

Рабочее напряжение [В]10...30 DC
Потребляемый ток [мА]< 30
Класс защитыIII
Защита от обратной полярностида
Время задержки включения [с]< 0.3
Частота преобразователя [кГц]112

Входы / выходы

Количество входов и выходовКоличество цифровых выходов: 1; Количество аналоговых выходов: 1

Выходы

Общее количество выходов2
Электрический дизайнPNP
Количество цифровых выходов1
Функция выходанормально открытый / нормально закрытый; (параметрируемый + 1х выход напряжения)
Макс. Падение напряжения коммутационного выхода DC [В]2.2
Номинальный постоянный ток коммутационного выхода DC [мА]100
Частота переключения DC [Гц]1
Количество аналоговых выходов1
Аналоговый выход напряжения [В]0...10
Мин. сопротивление нагрузки [Ω]3000
Защита от короткого замыканияда
Защита от перегрузкида

Зона обнаружения

Диапазон измерения [мм]250...3500; (цель: 200 x 200 мм)
Слепая зона [мм]250
Угол апертуры цилиндрический [°]12; (±2)
Макс. отклонение от датчика угла 90°/объекта [°]± 4

Точность / отклонения

Температурная компенсацияда
Гистерезис [%]< 3
Дрейф точки переключения [%]-5...5
Погрешность линейности аналогового выхода [%]<3
Повторяемость1 %
Разрешение [мм]3
Примечания по точности / отклонениюУказанные значения достигаются после прогрева в течение мин. 20 минут

Время срабатывания

Время отклика [мс]< 600; (аналоговый выход)

Программное обеспечение / программирование

Параметры настройкигистерезис / окно; вторая точка переключения; задержка включения и выключения; операции включения; функция обучения; режим включения/затемнения

Интерфейсы

Коммуникационный интерфейсIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
Стандарт SDCIIEC 61131-9
ПрофилиИнтеллектуальный датчик: Идентификация устройства; многоканальный датчик с двумя уставками переключения, тип 0 Generic Profiled Sensor; переменная данных процесса; диагностика устройства; обучающий канал
режим SIOда
Требуемый тип ведущего портаA
Min. время цикла процесса [мс]3.2
Данные процесса IO-Link (циклические)
функциядлина бита
значение процесса16
статус устройства4
двоичная информация о переключении2
Функции IO-Link (ациклические)метка для конкретного применения; счетчик часов работы
Поддерживаемые идентификаторы устройств
Тип операцииDeviceID
По умолчанию1095
Примечание
Дополнительную информацию см. в PDF-файле IODD в разделе "Загрузка"

Условия эксплуатации

Температура окружающей среды [°C]-20...70
Температура хранения [°C]-30...80
ЗащитаIP 67

Тесты / сертификаты

ЭМС
EN 61000-4-2 ESD4 кВ CD / 8 кВ AD
EN 61000-4-3 ВЧ-излучение3 В/м
EN 61000-4-4 Burst2 кВ
EN 61000-4-6 ВЧ проводимый3 V
EN 55011Класс A
Устойчивость к вибрации
EN 60068-2-6 Fc(10-55) Гц амплитуда 1 мм, период колебаний 5 мин., 30 мин. на ось при резонансе или 55 Гц
Ударопрочность
EN 60068-2-27 Ea30 g 11 мс полусинусоида; 3 удара в каждом направлении по 3 координатным осям
MTTF [годы]113
Допуск UL
Ta-20...70 °C
источник питанияКласс 2
Номер файла ULE174191

Механические данные

Вес [г]241
Корпусрезьбовой тип
Размеры [мм]M30 x 1.5 / L = 103
Обозначение резьбыM30 x 1.5
Материалынержавеющая сталь (1.4404 / 316L); PA; эпоксидная стеклокерамика
Момент затяжки [Нм]100

Дисплеи / элементы управления

Дисплей
состояние переключения2 x светодиода, желтый
эхо1 x светодиод, зеленый
Функция обученияда

Аксессуары

Поставляемые изделия
контргайки: 2, нержавеющая сталь

Примечания

Примечания
рабочее напряжение "класс электропитания 2" согласно cULus
Количество в упаковке1 шт.

Электрическое подключение

ПодключениеРазъем: 1 x M12; кодировка: A

Диаграммы и графики

Диаграммы и графики UIT502
1расстояние
2Стандартный звуковой луч
3Средний звуковой луч
4Узкий звуковой луч
