Описание производителя

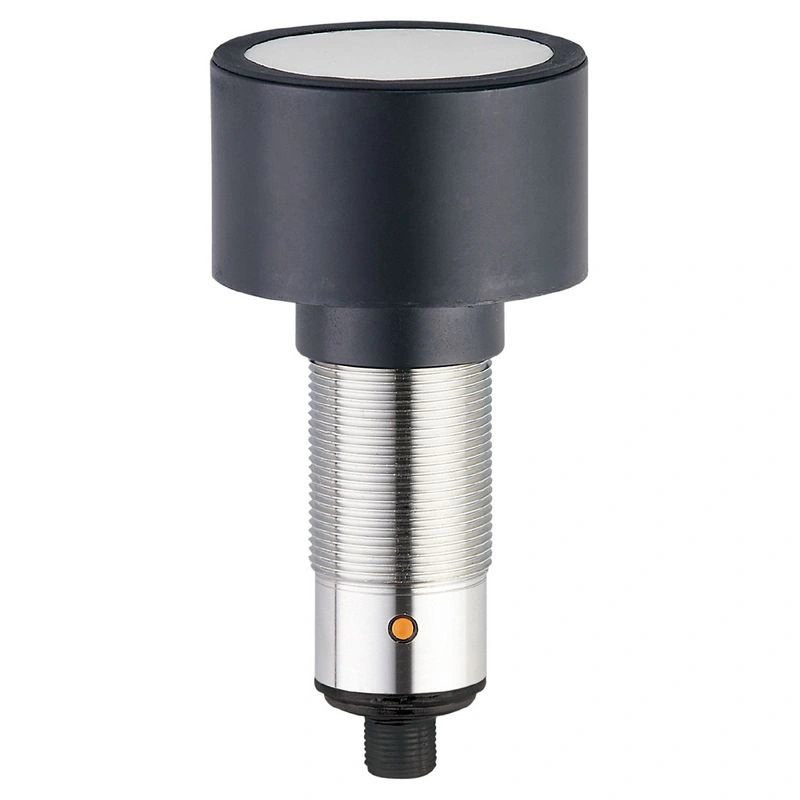

Ультразвуковой датчик Очень большой диапазон обнаружения Интуитивно понятная настройка диапазона обнаружения с помощью кнопки Хорошо видимый светодиод для индикации состояния переключения и эха Функция выхода нормально открытый / нормально закрытый программируется Бесконтактное обнаружение независимо от цвета, прозрачности или характеристик поверхности объекта
Характеристики изделия
| Электрическое исполнение | NPN |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Диапазон измерения [мм] | 600...8000; (цель: 1000 x 1000 мм) |
| Корпус | резьбовой тип |
| Размеры [мм] | M30 x 1.5 / L = 118.8 |
Электрические характеристики
| Рабочее напряжение [В] | 10...30 ПОСТОЯННЫЙ ТОК |
| Потребляемый ток [мА] | 30 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения питания [с] | < 0.3 |
| Частота преобразователя [кГц] | 40 |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Общее количество выходов | 2 |
| Электрическое исполнение | NPN |
| Количество цифровых выходов | 2 |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Макс. Падение напряжения переключающий выход DC [В] | 2.2 |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 100 |
| Частота коммутации постоянного тока [Гц] | 1 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Зона обнаружения
| Диапазон чувствительности [мм] | 600...8000; (мишень: 1000 x 1000 мм) |
| Слепая зона [мм] | 600 |
| Угол апертуры цилиндрический [°] | 10; (±2) |
| Макс. отклонение от датчика угла 90°/объекта [°] | ± 4 |
Точность / отклонения
| Температурная компенсация | да |
| Гистерезис [%] | 1 |
| Дрейф точки переключения [%] | -5...5 |
| Повторяемость | 1 % |
| Разрешение [мм] | 3 |
| Указания по точности / отклонению | Указанные значения достигаются после прогрева в течение мин. 20 минут |
Условия эксплуатации
| Температура окружающей среды [°C] | -20...70 |
| Температура хранения [°C] | -30...80 |
| Защита | IP 67 |
Испытания / сертификаты
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 ВЧ-излучение | 3 В/м | | EN 61000-4-4 Разрыв | 2 кВ | | EN 61000-4-6 Проведено ВЧ | 3 V | | EN 55011 | Класс A |
|
| Виброустойчивость | | EN 60068-2-6 Fc | (10-55) Гц амплитуда 1 мм, период колебаний 5 мин., 30 мин. на ось при резонансе или 55 Гц |
|
| Ударопрочность | | EN 60068-2-27 Ea | 30 g 11 мс полусинусоида; 3 удара в каждом направлении 3 координатных осей |
|
| Сроки наработки на отказ [годы] | 135 |
| Утверждение UL | | Ta | -20...70 °C | | источник питания | Класс 2 | | Номер файла UL | E174191 |
|
Механические данные
| Вес [г] | 437 |
| Корпус | резьбовой тип |
| Размеры [мм] | M30 x 1.5 / L = 118.8 |
| Обозначение резьбы | M30 x 1.5 |
| Материалы | корпус: нержавеющая сталь (1.4404 / 316L); PA; эпоксидная стеклокерамика |
| Момент затяжки [Нм] | 100 |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | 2 x светодиода, желтый | | эхо | 1 x светодиод, зеленый |
|
| Функция обучения | да |
Аксессуары
| Поставляемые изделия | | контргайки: 2, нержавеющая сталь |
|
Примечания
| Примечания | | рабочее напряжение "класс электропитания 2" согласно cULus |
|
| Количество в упаковке | 1 шт. |
Электрическое соединение
| Подключение | Разъем: 1 x M12; кодировка: A |
Диаграммы и графики
| | 1: | расстояние | | 2: | Стандартный звуковой луч | | 3: | Средний звуковой луч | | 4: | Узкий звуковой луч |
|
