Описание производителя

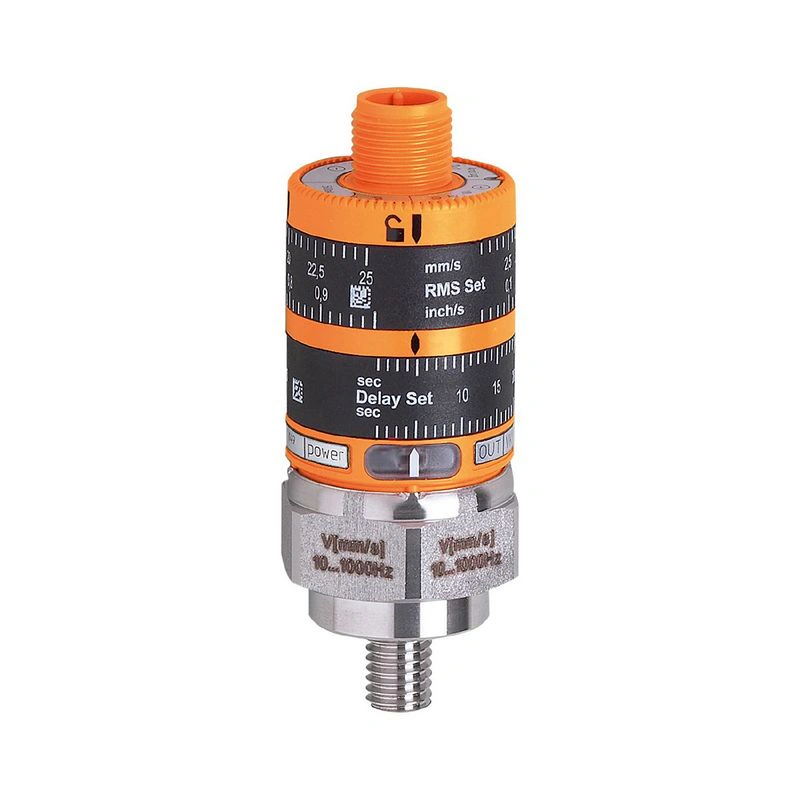

Монитор вибрации с интуитивно понятной настройкой точки переключения Надежный постоянный контроль общей вибрации в соответствии с DIN ISO 10816 Коммутационный выход с регулируемой точкой переключения и задержкой срабатывания Простая настройка точки переключения с помощью двух установочных колец, обеспечивающих оптимальные показания С аналоговым токовым выходом для измерения виброскорости Четко видимые светодиоды для индикации состояния переключения и работы
Характеристики изделия
| Диапазон измерения вибрации [мм/с] | 0...25; (RMS) |
| Диапазон частот [Гц] | 10...1000 |
Применение
| Применение | монитор вибрации по DIN ISO 10816 |
Электрические данные
| Рабочее напряжение [В] | 18...32 DC |
| Потребляемый ток [мА] | < 50 |
| Класс защиты | III |
| Тип датчика | микроэлектромеханическая система (MEMS) |
Входы / выходы
| Общее количество входов и выходов | 2 |
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
Выходы
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал |
| Электрическая конструкция | PNP |
| Количество цифровых выходов | 1 |
| Функция выхода | нормально закрытый |
| Макс. Падение напряжения коммутационного выхода постоянного тока [В] | 2 |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 500 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход [мА] | 4...20 |
| Макс. нагрузка [Ω] | 500 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения вибрации [мм/с] | 0...25; (RMS) |
| Диапазон частот [Гц] | 10...1000 |
| Количество осей измерения | 1 |
Точность / отклонения
| Погрешность измерения [% от конечного значения] | < ± 3 |
| Отклонение линейности | 0,25 % |
Время срабатывания
| Время срабатывания [с] | 1...60 |
Программное обеспечение / программирование
| Регулировка точки переключения | установочное кольцо |
Условия эксплуатации
| Температура окружающей среды [°C] | -25...80 |
| Примечание по температуре окружающей среды | |
| Температура хранения [°C] | -25...80 |
| Защита | IP 67 |
Испытания / одобрения
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 ВЧ-излучение | 10 В/м | | EN 61000-4-4 Разрыв | 2 кВ | | EN 61000-4-6 HF проведено | 10 V |
|
| Ударопрочность | |
| Сроки наработки на отказ [годы] | 510 |
Механические данные
| Вес [г] | 113.5 |
| Тип монтажа | M8 x 1,25 |
| Материалы | PBT; PC; FKM; нержавеющая сталь (1.4404 / 316L) |
| Момент затяжки [Нм] | 15 |
Дисплеи / элементы управления
| Дисплей | | работа | Светодиод, зеленый | | состояние переключения | Светодиод, желтый |
|
| Со шкалой | да |
| Рабочие элементы | | установочное кольцо | установочное кольцо |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое соединение
| Соединение | Разъем: 1 x M12; кодировка: A |
