Описание производителя

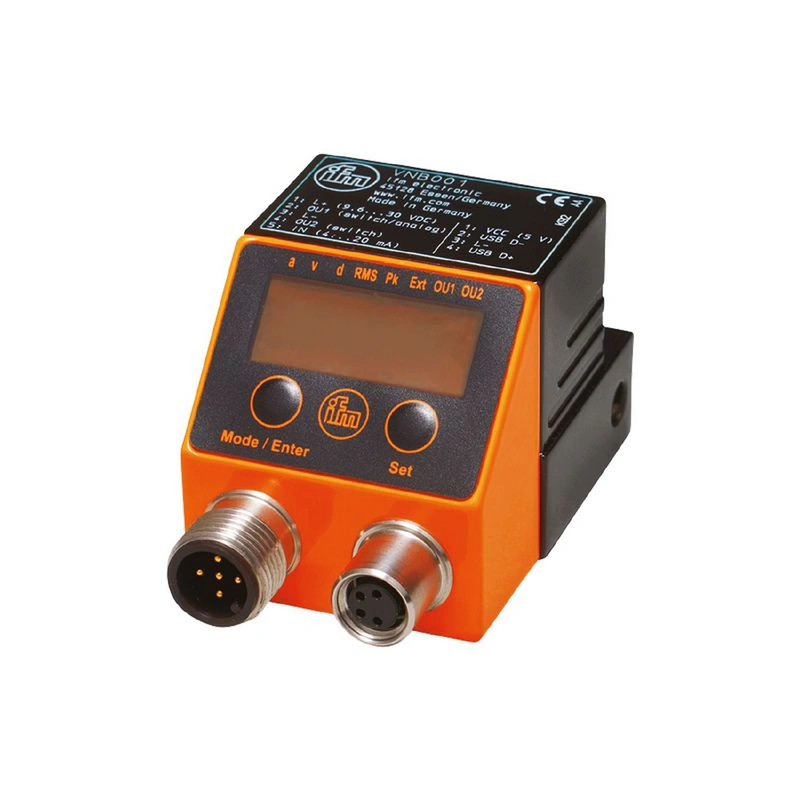

Датчик вибрации Два коммутационных выхода для предварительной и основной тревоги Встроенная память истории с часами реального времени для мониторинга, отображения и записи значений Масштабируемый аналоговый токовый выход для виброскорости Аналоговый вход может быть использован для контроля другого измеряемого параметра Настройка параметров и визуализация непосредственно на приборе или, по желанию, через программное обеспечение для настройки параметров
Характеристики продукта
| Диапазон измерения вибрации [мм/с] | 0...500; (в зависимости от частоты вибрации) |
| Диапазон частот [Гц] | 2...1000 |
| Принцип измерения | емкостной |
Применение
| Применение | Датчик вибрации по ISO 10816 |
| Функция самодиагностики | да |
| Функция сердцебиения | да |
Электрические данные
| Рабочее напряжение [В] | 9.6...30 DC; (или через USB (коммутационные выходы не активны)) |
| Потребляемый ток [мА] | < 70 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Тип датчика | микромеханический акселерометр |
Входы / выходы
| Общее количество входов и выходов | 3; (конфигурируемые) |
| Количество входов и выходов | Количество аналоговых входов: 1; Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Входы
| Количество аналоговых входов | 1 |
| Аналоговый вход (ток) [мА] | 4...20 |
Выходы
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал |
| Количество цифровых выходов | 2 |
| Макс. падение напряжения переключающий выход DC [В] | 2 |
| Минимальный ток нагрузки [мА] | 100 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход [мА] | 4...22 |
| Макс. нагрузка [Ω] | 9,6...17 V: 150; 17...30 V: 500 |
| Заводская настройка | | коммутационный выход: нормально закрытый | | предварительная тревога точки переключения: 2,8 мм/с | | точка переключения основной сигнализации: 4,5 мм/с | | Диапазон частот: 10...1000 Гц | | метод измерения: RMS | | единица измерения: мм/с |
|
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения вибрации [мм/с] | 0...500; (в зависимости от частоты вибрации) |
| Диапазон частот [Гц] | 2...1000 |
| Принцип измерения | емкостной |
| Количество осей измерения | 1 |
Точность / отклонения
| Погрешность измерения [% от конечного значения] | ± 3% |
Интерфейсы
| Коммуникационный интерфейс | USB |
Условия эксплуатации
| Температура окружающей среды [°C] | -30...60 |
| Температура хранения [°C] | -30...85 |
| Защита | IP 67 |
Испытания / допуски
| ЭМС | | EN 61000-4-2 ESD | 4 кВ контактный разряд / 15 кВ воздушный разряд | | EN 61000-4-3 | 10 В/м 80...2000 МГц | | EN 61000-4-4 Разрыв | Заземленный датчик с емкостной муфтой 4 кВ | | EN 61000-4-6 | 10 V 0,15...80 МГц | | EN 61000-6-4 | промышленные условия |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г 11 мс / n=1000 |
|
| Срок службы [лет] | 148 |
Механические данные
| Вес [г] | 273.5 |
| Тип крепления | монтажный комплект M5/M8 |
| Размеры [мм] | 36 x 37.6 x 62.4 |
| Материалы | корпус: литой цинк никелированный |
| Момент затяжки [Нм] | 7 |
Дисплеи / элементы управления
| Дисплей | | функция | 6 x светодиод, зеленый | | предварительная тревога | 1 x светодиод, желтый | | основной сигнал тревоги | 1 x светодиод, красный | | измеренные значения | 7-сегментный светодиодный дисплей, красный / желтый / зеленый 4-разрядный |
|
| Рабочие элементы | |
Память данных
| Память истории | да |
| Тип памяти данных | кольцевая память; FIFO |
| Часы реального времени | да; UTC, буферизованная батарея |
| Место в памяти | внутренний |
| Интервал памяти | 5 мин |
| Объем памяти | 686774 записи данных |
Аксессуары
| Поставляемые изделия | | Пружинная шайба | | винт | | адаптеры: 1 x M8 x M5 |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - Технологическое подключение
| Разъем: 1 x M12; кодировка: A |
Электрическое подключение - USB
| Разъем: 1 x M8; кодировка: A |
