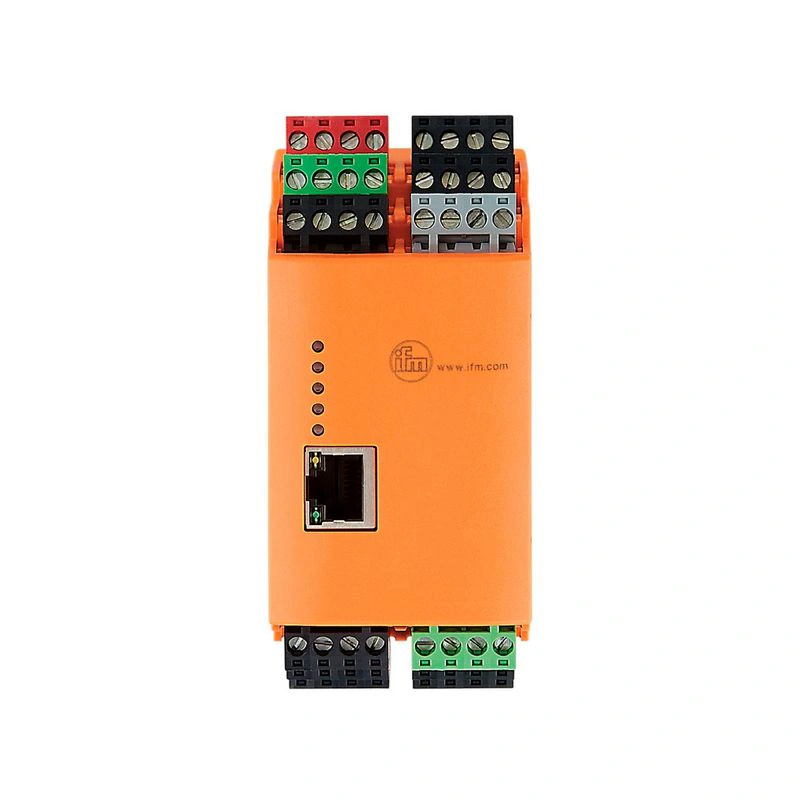

VSE101
Артикул DIAGNOSTIC ELECTRONICS
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Диапазон частот [Гц] 0.1...12000
Интерфейс связи Ethernet
Конструкция настройка параметров с помощью программного обеспечения для ПК VES004
Применение постоянный контроль вибрации
Допуск на рабочее напряжение [%] 20
Потребляемый ток [мА] 200; (24 V)
Описание производителя
Диагностическая электроника для датчиков вибрации Для надежного контроля вибрации машин и оборудования Техническое обслуживание по состоянию благодаря контролю дисбаланса, состояния подшипников качения или зубчатых колес Входы для одновременного обнаружения до четырех датчиков вибрации Два коммутационных выхода для предварительной и основной тревоги Аналоговые входы для контроля других измеряемых величин
Технические данные DIAGNOSTIC ELECTRONICS
Характеристики продукта
| Диапазон частот [Гц] | 0.1...12000 |
| Интерфейс связи | Ethernet |
Применение
| Конструкция | настройка параметров с помощью программного обеспечения для ПК VES004 |
| Применение | постоянный контроль вибрации |
Электрические данные
| Допуск на рабочее напряжение [%] | 20 |
| Рабочее напряжение [В] | 24 DC; (при использовании входа IEPE: 24 В + 20%; IEPE = интегрированная электроника Piezo Electric) |
| Потребляемый ток [мА] | 200; (24 V) |
| Класс защиты | III |
Входы / выходы
| Общее количество входов и выходов | 16; (настраиваемый) |
| Количество входов и выходов | Количество цифровых входов: 8; Количество аналоговых входов: 2; Количество динамических входов: 4; Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Входы
| Общее количество входов | 10 |
| Количество цифровых входов | 8; (настраиваемый) |
| Входная цепь цифровых входов | HTL |
| Количество аналоговых входов | 2 |
| Аналоговый вход (ток) [мА] | 4...20 |
| Разрешение аналогового входа | 12 |
| Количество динамических входов | 4 |
| Динамический вход - сигнал | 0...10 мА / IEPE / 4...20 мА |
| Динамический вход - разрешение [бит] | 16 |
| Динамический вход - диапазон частот [Гц] | 0,1...12000 |
| Динамический вход - частота дискретизации [kSamples] | 100 |
Выходы
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2; (настраивается) |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Макс. падение напряжения коммутационный выход постоянного тока [В] | 2 |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 100 |
| Количество аналоговых выходов | 1; (настраиваемый) |
| Аналоговый токовый выход [мА] | 0...22; (0...10 V) |
| Макс. нагрузка [Ω] | 500 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон частот [Гц] | 0.1...12000 |
Интерфейсы
| Коммуникационный интерфейс | Ethernet |
| Протокол | TCP/IP |
Условия эксплуатации
| Температура окружающей среды [°C] | 0...70 |
| Температура хранения [°C] | 0...70 |
| Защита | IP 20 |
Тесты / одобрения
| ЭМС |
| ||||||||
| Допуск UL |
|
Механические данные
| Вес [г] | 442.6 |
| Корпус | пластиковый корпус |
| Тип монтажа | рельс; (TH35/EN60715) |
| Размеры [мм] | 114 x 50 x 105 |
| Материалы | PA |
Память данных
| Память истории | да |
| Буферизация памяти данных | да |
| Тип памяти данных | кольцевая память; FIFO |
| Часы реального времени | да |
| Место в памяти | внутренний |
| Интервал памяти | мин. 1 мин |
| Объем памяти | 881664 записи данных |
Аксессуары
| Аксессуары (опционально) |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | COMBICON: ; Максимальная длина кабеля: 250 м |
