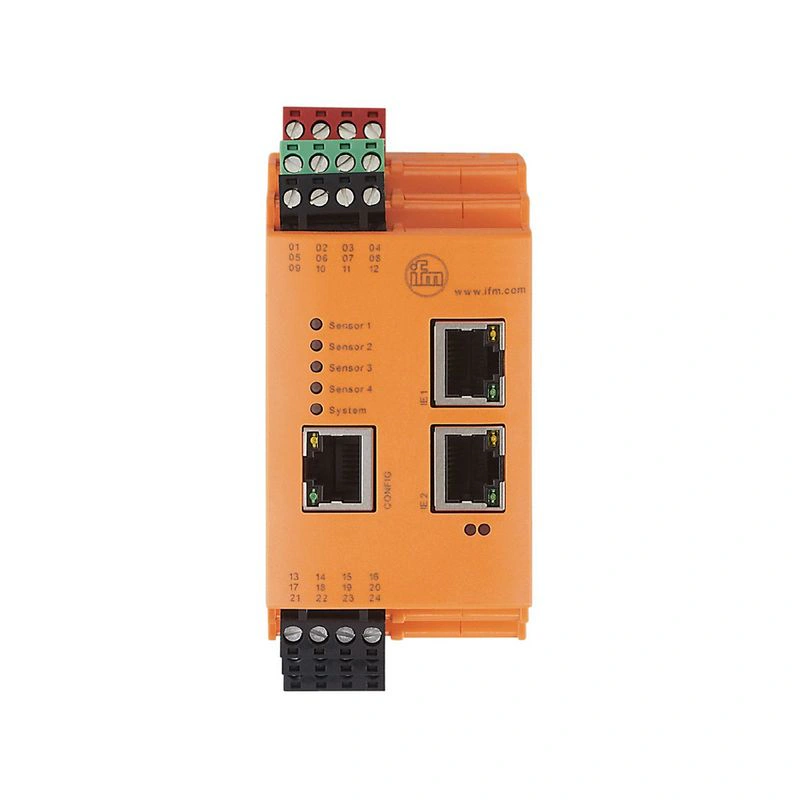

VSE153
Артикул DIAGNOSTIC ELECTRONICS
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Диапазон частот [Гц] 0.1...12000
Интерфейс связи Ethernet
Конструкция настройка параметров с помощью программного обеспечения для ПК VES004
Применение непрерывный контроль вибрации
Допуск на рабочее напряжение [%] 20
Потребляемый ток [мА] 200; ((24 В ПОСТ. ТОКА))
Описание производителя
Диагностическая электроника для датчиков вибрации Для надежного контроля вибрации машин и оборудования Техническое обслуживание по состоянию благодаря мониторингу дисбаланса, состояния подшипников качения или зубчатых колес Динамические входы для одновременного обнаружения до четырех датчиков вибрации Два коммутационных выхода для предварительной и основной тревоги Аналоговые входы для контроля других физических измерительных величин
Технические данные DIAGNOSTIC ELECTRONICS
Характеристики изделия
| Диапазон частот [Гц] | 0.1...12000 |
| Интерфейс связи | Ethernet |
Применение
| Конструкция | настройка параметров с помощью программного обеспечения для ПК VES004 |
| Применение | непрерывный контроль вибрации |
Электрические данные
| Допуск на рабочее напряжение [%] | 20 |
| Рабочее напряжение [В] | 24 DC; (при использовании входа IEPE: 24 В + 20%; IEPE = интегрированная электроника пьезоэлектрика) |
| Потребляемый ток [мА] | 200; ((24 В ПОСТ. ТОКА)) |
| Класс защиты | III |
Входы / выходы
| Общее количество входов и выходов | 8; (настраиваемый) |
| Количество входов и выходов | Количество аналоговых входов: 2; Количество динамических входов: 4; Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Входы
| Общее количество входов | 6 |
| Количество аналоговых входов | 2 |
| Аналоговый вход (ток) [мА] | 4...20 |
| Разрешение аналогового входа | 12 |
| Количество динамических входов | 4 |
| Динамический вход - сигнал | 0...10 мА / IEPE / 4...20 мА |
| Динамический вход - разрешение [бит] | 16 |
| Динамический вход - диапазон частот [Гц] | 0,1...12000 |
| Динамический вход - частота дискретизации [kSamples] | 100 |
Выходы
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал |
| Электрический дизайн | PNP |
| Количество цифровых выходов | 2; (настраиваемый) |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Макс. падение напряжения коммутационный выход постоянного тока [В] | 2 |
| Постоянный номинальный ток коммутационного выхода DC [мА] | 100 |
| Количество аналоговых выходов | 1; (настраиваемый) |
| Аналоговый токовый выход [мА] | 4...20 |
| Макс. нагрузка [Ω] | 500 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон частот [Гц] | 0.1...12000 |
Интерфейсы
| Интерфейс связи | Ethernet |
| Скорость передачи | 10 Мбод; 100 Мбод |
| Протокол | Modbus TCP |
Условия эксплуатации
| Температура окружающей среды [°C] | 0...60 |
| Температура хранения [°C] | 0...60 |
| Защита | IP 20 |
Тесты / сертификаты
| ЭМС |
| ||||||||||
| MTTF [годы] | 91 | ||||||||||
| Одобрение UL |
|
Механические данные
| Вес [г] | 414.6 |
| Корпус | пластиковый корпус |
| Тип монтажа | рельс; (TH35/EN60715) |
| Размеры [мм] | 114.2 x 50 x 105.3 |
| Материалы | PA |
Память данных
| Часы реального времени | да |
Принадлежности
| Аксессуары (опция) |
|
Примечания
| Количество пакетов | 1 шт. |
Электрическое подключение
| Подключение | КОМБИКОН: |
