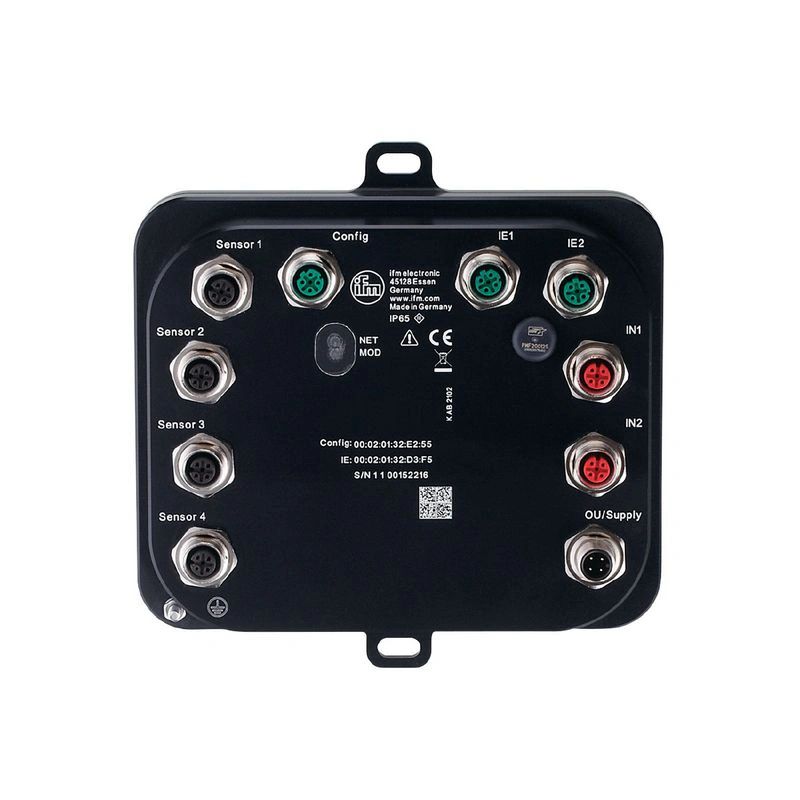

VSE950
Артикул DIAGNOSTIC ELECTRONICS
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Степень защиты IP67
Диапазон частот [Гц] 0...12000
Интерфейс связи Ethernet
Конструкция настройка параметров через программное обеспечение ПК VES004
Допуск на рабочее напряжение [%] 20
Рабочее напряжение [В] 24 DC
Описание производителя
Диагностическая электроника для датчиков вибрации Прочный корпус IP 67 для децентрализованного использования Быстрая, безошибочная установка и модернизация благодаря стандартным соединениям M12 Шесть сигнальных входов собирают все необходимые данные для мониторинга состояния Разделение между сетью автоматизации и ИТ-сетью Совместимость со всеми распространенными датчиками ускорения
Технические данные DIAGNOSTIC ELECTRONICS
Характеристики продукта
| Диапазон частот [Гц] | 0...12000 |
| Интерфейс связи | Ethernet |
Применение
| Конструкция | настройка параметров через программное обеспечение ПК VES004 |
Электрические данные
| Допуск на рабочее напряжение [%] | 20 |
| Рабочее напряжение [В] | 24 DC |
| Потребляемый ток [мА] | 200; ((24 В ПОСТ. ТОКА)) |
| Класс защиты | III |
Входы / выходы
| Общее количество входов и выходов | 8; (настраивается) |
| Количество входов и выходов | Количество цифровых входов: 1; Количество аналоговых входов: 1; Количество динамических входов: 4; Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Входы
| Общее количество входов | 6 |
| Количество цифровых входов | 1 |
| Цифровой вход - диапазон частот [Гц] | 0,1...100000 |
| Количество аналоговых входов | 1; (статический) |
| Аналоговый вход (ток) [мА] | 0...20 |
| Разрешение аналогового входа | 12 |
| Количество динамических входов | 4 |
| Динамический вход - сигнал | 0...20 мА |
| Динамический вход - разрешение [бит] | 16 |
| Динамический вход - диапазон частот [Гц] | 0...12000 |
| Динамический вход - частота дискретизации [kSamples] | 100 |
Выходы
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2; (настраивается) |
| Функция выхода | нормально открытый / нормально закрытый; (настраиваемый) |
| Макс. Падение напряжения коммутационный выход DC [В] | 2 |
| Номинальный постоянный ток коммутируемого выхода DC [мА] | 100 |
| Количество аналоговых выходов | 1; (конфигурируемый) |
| Аналоговый токовый выход [мА] | 0...22 |
| Макс. нагрузка [Ω] | 500 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон частот [Гц] | 0...12000 |
Интерфейсы
| Интерфейс связи | Ethernet |
| Тип разъема | M12 |
| Протокол | PROFINET |
Условия эксплуатации
| Температура окружающей среды [°C] | 0...60 |
| Температура хранения [°C] | 0...60 |
| Защита | IP 67 |
Испытания / сертификаты
| ЭМС |
| ||||||||||
| Сроки наработки на отказ [годы] | 92 | ||||||||||
| Допуск UL |
|
Механические данные
| Вес [г] | 1388.2 |
| Корпус | алюминий |
| Тип монтажа | монтаж на задней панели |
| Размеры [мм] | 175 x 172 x 66.6 |
| Материалы | EN AW-5083: черное анодирование |
Память данных
| Часы реального времени | да |
Принадлежности
| Аксессуары (опционально) |
|
Примечания
| Количество в упаковке | 1 шт. |
