Датчик вибрации IFM VIBRATION IO-LINK SWITCH

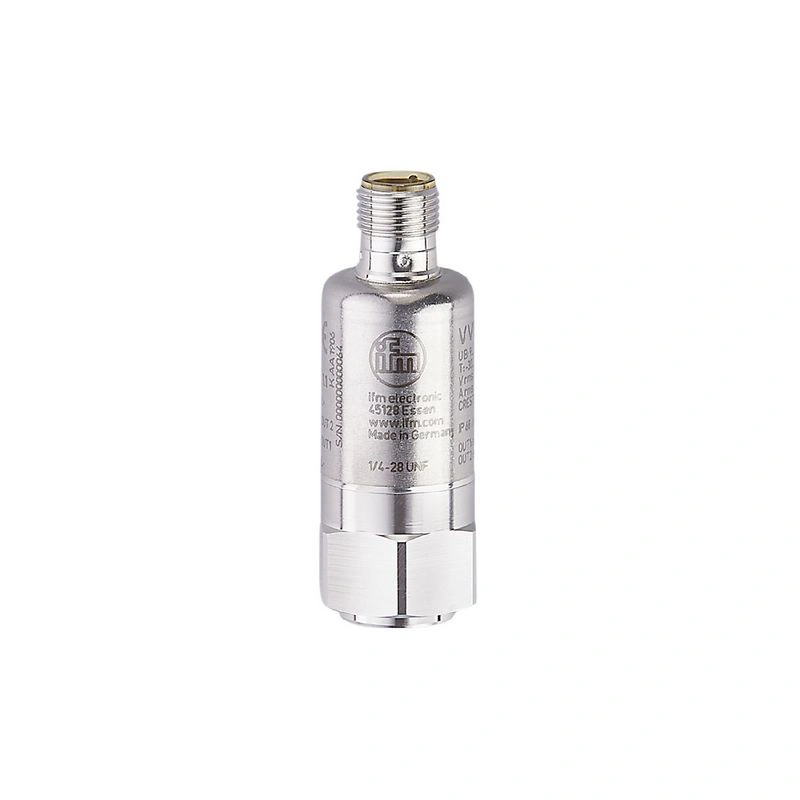

Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Датчик вибрации

VVB011

Артикул VIBRATION IO-LINK SWITCH
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Диапазон частот [Гц] 2...10000
Принцип измерения емкостной
Диапазон измерения вибрации [мм/с] 0...45
Диапазон измерения вибрации 1...50
0...50 g 0...490.3 м/с²
Применение большие машины, производительность > 300 кВт, частота вращения 120...600 об/мин

Описание производителя

Датчик вибрации Техническое обслуживание по состоянию благодаря мониторингу дисбаланса, состояния подшипников качения или зубчатых колес Большой диапазон рабочих температур и высокая степень защиты в соответствии с требованиями жестких промышленных условий Надежный и постоянный контроль значений характеристик вкл. сбор необработанных данных Интеграция в системы Industrial Ethernet без шкафа управления и сложной проводки Асинхронная передача исходных данных (BLOB) и встроенный счетчик часов работы

Технические данные VIBRATION IO-LINK SWITCH

Характеристики продукта

Диапазон частот [Гц]2...10000
Принцип измеренияемкостной
v-RMS
Диапазон измерения вибрации [мм/с]0...45
a-Peak / a-RMS
Диапазон измерения вибрации
0...50 g0...490.3 м/с²

Применение

Применениебольшие машины, производительность > 300 кВт, частота вращения 120...600 об/мин

Электрические данные

Рабочее напряжение [В]18...30 DC
Потребляемый ток [мА]< 50
Мин. сопротивление изоляции [MΩ]100; (500 В ПОСТОЯННОГО ТОКА)
Класс защитыIII
Защита от обратной полярностида
Тип датчикамикроэлектромеханическая система (MEMS)

Входы / выходы

Количество входов и выходовКоличество цифровых выходов: 2

Выходы

Выходной сигналкоммутационный сигнал; IO-Link
Электрическое исполнениеPNP/NPN; (настраиваемый)
Количество цифровых выходов2
Функция выходанормально открытый / нормально закрытый
Макс. падение напряжения коммутационный выход DC [В]2
Макс. токовая нагрузка на выход [мА]100
Защита от короткого замыканияда
Тип защиты от короткого замыканияимпульсный
Защита от перегрузкида

Диапазон измерения/установки

Примечание по уставке SP
с возможностью параметрирования
Диапазон частот [Гц]2...10000
Принцип измеренияемкостной
Количество осей измерения1
v-RMS
Диапазон измерения вибрации [мм/с]0...45
Заданное значение SP [мм/с]0.2...45
Точка сброса rP [мм/с]0...44.8
С шагом [мм/с]0.2
a-Peak / a-RMS
Диапазон измерения вибрации
0...50 g0...490.3 м/с²
Уставка SP
0.2...50 g2...490.3 м/с²
Точка сброса rP
0...49.8 g0...488.3 м/с²
С шагом
0.2 g2 м/с²
Гребень
Диапазон измерения вибрации1...50
Уставка SP2...50
Точка сброса rP1...49
С шагом1
Измерение температуры
Диапазон измерения [°C]-30...80
Разрешение [°C]0.1
Уставка SP [°C]-28...80
Точка сброса rP [°C]-30...78
С шагом [°C]2

Точность / отклонения

Точность≤ 4 кГц +/-10 %; ≥ 4...10 кГц: < 3 дБ
Точность [K]± 2,5 K + (0,2 x (Umgebungstemperatur - Oberflächentemperatur))
Отклонение линейности2 %

Программное обеспечение / программирование

Опции настройки параметровПрограммное обеспечение
Диагностические функциисамодиагностика

Интерфейсы

Интерфейс связиIO-Link
Тип передачиCOM2 (38,4 кбод); COM3 (230,4 кбод)
Ревизия IO-Link1.1
Стандарт SDCIIEC 61131-9: 2013-07
ПрофилиСгусток (0x0030); Измерительный датчик (0x800A); Общий профиль (0x4000)
Режим SIOда
Требуемый тип порта ведущего устройстваA
Аналоговые данные процесса10
Двоичные данные процесса2
Min. время цикла процесса [мс]3.6
Функции IO-Link (ациклические)фильтр для v-RMS, a-RMS, a-Peak; гистерезис; окно; точки переключения; логика переключения
Поддерживаемые идентификаторы устройств
Тип операцииDeviceID
Состояние A (COM2)1256
Статус B (COM2 / COM3)1371
Примечание
Дополнительную информацию см. в PDF-файле IODD в разделе "Загрузки"

Условия эксплуатации

Температура окружающей среды [°C]-30...80
Температура хранения [°C]-30...80
ЗащитаIP 67; IP 68; IP 69K

Тесты / одобрения

ЭМС
2014/30/EU
DIN EN 61000-6-2
DIN EN 61000-6-3
Ударопрочность
DIN EN 60068-2-2750 g 11 мс
500 г 1 мс
Устойчивость к вибрации
DIN EN 60068-2-620 g / 10...3000 Гц
MTTF [годы]299
Допуск UL
Ta-30...70 °C
Одобрение UL нет.L002

Механические данные

Вес [г]116.5
Тип крепленияустановочный винт
Материалыкорпус: нержавеющая сталь (1.4404 / 316L)
Момент затяжки [Нм]8

Принадлежности

Поставляемые изделия
установочный винт: 1 x 1/4" 28 UNF / M8
установочный винт: 1 x 1/4"28 UNF x 5/8" DIN916

Примечания

Количество в упаковке1 шт.

Электрическое соединение

Разъем: 1 x M12; кодировка: A; Максимальная длина кабеля: 20 м
