Описание производителя

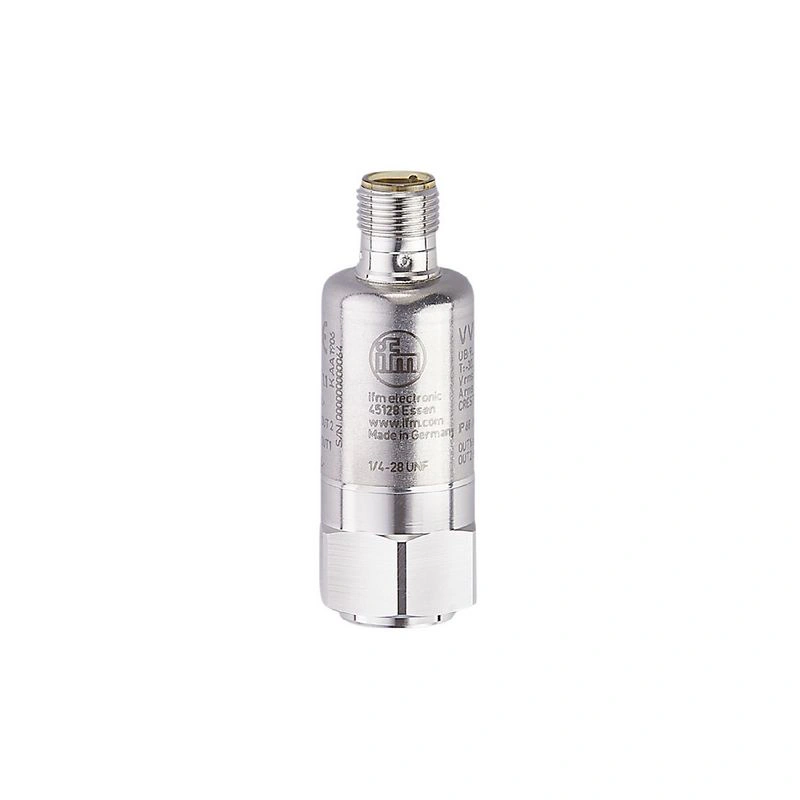

Датчик вибрации Техническое обслуживание по состоянию благодаря контролю дисбаланса, состояния подшипников качения или зубчатых колес Большой диапазон рабочих температур и высокая степень защиты соответствуют требованиям жестких промышленных условий Надежный и постоянный контроль значений характеристик вкл. сбор необработанных данных Интеграция в системы Industrial Ethernet без шкафа управления и сложной проводки Асинхронная передача исходных данных (BLOB) и встроенный счетчик часов работы
Характеристики изделия
| Диапазон частот [Гц] | 2...10000 |
| Принцип измерения | емкостной |
| v-RMS |
| Диапазон измерения вибрации [мм/с] | 0...45 |
| a-Peak / a-RMS |
| Диапазон измерения вибрации | |
Применение
| Применение | средние машины, мощность < 300 кВт, скорость вращения 120...600 об/мин |
Электрические данные
| Рабочее напряжение [В] | 18...30 DC |
| Потребляемый ток [мА] | < 50 |
| Min. сопротивление изоляции [MΩ] | 100; (500 В ПОСТОЯННОГО ТОКА) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Тип датчика | микроэлектромеханическая система (MEMS) |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Выходной сигнал | коммутационный сигнал; IO-Link |
| Электрическое исполнение | PNP/NPN; (конфигурируемый) |
| Количество цифровых выходов | 2 |
| Функция выхода | нормально открытый / нормально закрытый |
| Макс. падение напряжения переключающий выход DC [В] | 2 |
| Макс. токовая нагрузка на выход [мА] | 100 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Примечание по уставке SP | |
| Диапазон частот [Гц] | 2...10000 |
| Принцип измерения | ёмкостный |
| Количество осей измерения | 1 |
| v-RMS |
| Диапазон измерения вибрации [мм/с] | 0...45 |
| Уставка SP [мм/с] | 0.2...45 |
| Точка сброса rP [мм/с] | 0...44.8 |
| С шагом [мм/с] | 0.2 |
| a-Peak / a-RMS |
| Диапазон измерения вибрации | |
| Уставка SP | |
| Точка сброса rP | |
| С шагом | |
| Гребень |
| Диапазон измерения вибрации | 1...50 |
| Точка установки SP | 2...50 |
| Точка сброса rP | 1...49 |
| С шагом | 1 |
| Измерение температуры |
| Диапазон измерения [°C] | -30...80 |
| Разрешение [°C] | 0.1 |
| Заданное значение SP [°C] | -28...80 |
| Точка сброса rP [°C] | -30...78 |
| С шагом [°C] | 2 |
Точность / отклонения
| Точность | ≤ 4 кГц +/-10 %; ≥ 4...10 кГц: < 3 дБ |
| Точность [K] | ± 2,5 K + (0,2 x (Umgebungstemperatur - Oberflächentemperatur)) |
| Отклонение линейности | 2 % |
Программное обеспечение / программирование
| Параметры настройки параметров | Программное обеспечение |
| Диагностические функции | самодиагностика |
Интерфейсы
| Интерфейс связи | IO-Link |
| Тип передачи | COM2 (38,4 кБод); COM3 (230,4 кБод) |
| Ревизия IO-Link | 1.1 |
| Стандарт SDCI | IEC 61131-9: 2013-07 |
| Профили | Сгусток (0x0030); Измерительный датчик (0x800A); Общий профиль (0x4000) |
| Режим SIO | да |
| Требуемый тип порта ведущего устройства | A |
| Аналоговые данные процесса | 10 |
| Двоичные данные процесса | 2 |
| Мин. время цикла процесса [мс] | 3.6 |
| Функции IO-Link (ациклические) | фильтр для v-RMS, a-RMS, a-Peak; гистерезис; окно; точки переключения; логика переключения |
| Поддерживаемые идентификаторы устройств | | Тип эксплуатации | DeviceID | | Состояние A (COM2) | 1258 | | Статус B (COM2 / COM3) | 1370 |
|
| Примечание | | Дополнительную информацию см. в PDF-файле IODD в разделе "Скачать" |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -30...80 |
| Температура хранения [°C] | -30...80 |
| Защита | IP 67; IP 68; IP 69K |
Испытания / допуски
| ЭМС | | 2014/30/EU | | DIN EN 61000-6-2 | | DIN EN 61000-6-3 |
|
| Устойчивость к ударам | | DIN EN 60068-2-27 | 50 г 11 мс | | 500 г 1 мс |
|
| Виброустойчивость | | DIN EN 60068-2-6 | 20 g / 10...3000 Гц |
|
| MTTF [годы] | 299 |
| Допуск UL | | Ta | -30...70 °C | | UL Approval no. | L002 |
|
Механические данные
| Вес [г] | 116.2 |
| Тип монтажа | установочный винт |
| Материалы | корпус: нержавеющая сталь (1.4404 / 316L) |
| Момент затяжки [Нм] | 8 |
Аксессуары
| Поставляемые изделия | | установочный винт: 1 x 1/4" 28 UNF / M8 | | установочный винт: 1 x 1/4"28 UNF x 5/8" DIN916 |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Разъем: 1 x M12; кодировка: A; Максимальная длина кабеля: 20 м |
