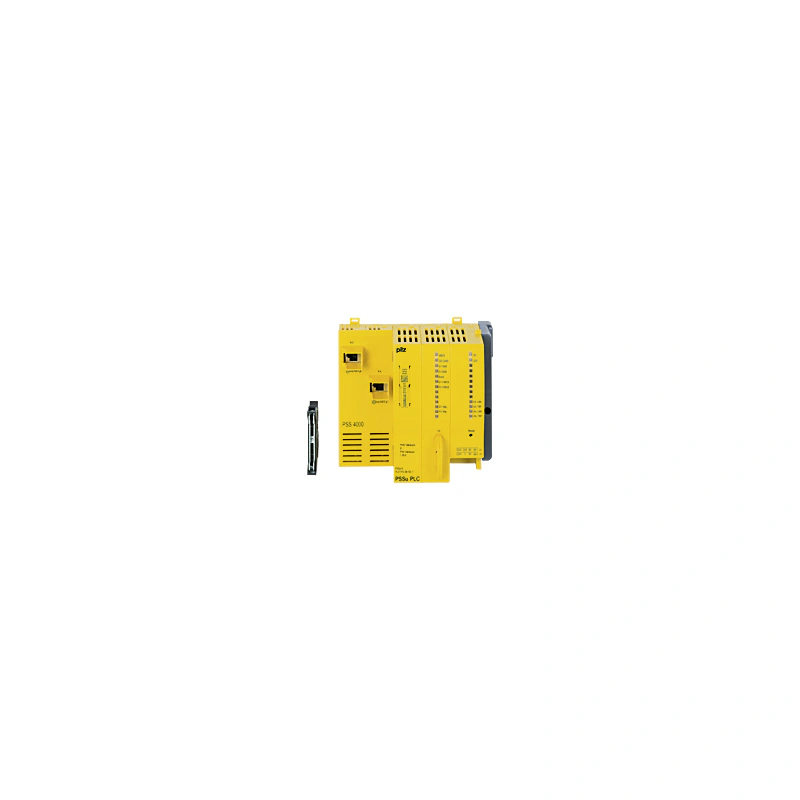

PSSuniversal - контроллер ПЛК PSSu H PLC1 FS SN SD-R
Артикул 315070
- Вес350 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Утверждение CEUKCATÜVEAC (Евразийский)
Диапазон применения Стандартный/безопасный
Назначение U1 Питание модуля
Напряжение питания (В) 24 V
Тип напряжения питания U1 DC
Потребляемая мощность DC 16 W
EAN-13 · GTIN
Описание производителя
PSSu, головной модуль, система управления PSSu PLC, отказоустойчивая и стандартная, PL e, SIL CL 3, 2 порта RJ45, SafetyNET p RTFN, Modbus/TCP, Raw UDP, Raw TCP, адаптер EtherNet/IP, PROFINET IO DEVICE, SD-карта, для железнодорожных применений.
Технические данные 315070
Общие данные
| Утверждение | CE UKCA TÜV EAC (Евразийский) |
| Диапазон применения | Стандартный/безопасный |
Технические данные
Электрические данные
| Назначение U1 | Питание модуля |
| Напряжение питания (В) | 24 V |
| Тип напряжения питания U1 | DC |
| Потребляемая мощность DC | 16 W |
| Назначение U2 | Периферийные поставки |
| Напряжение питания 2 (В) | 24 V |
| Тип напряжения питания U2 | DC |
| Допуск U2 | -30 %/+25 % |
| Пот. Изоляция UINT1 - U2 | |
| Назначение UINT1 | int. напряжение системы |
| Тип UINT1 | DC |
| Допуск UINT1 | -2 %/+3 % |
| Макс. текущий. продолжение. операционная система. UINT1 | 2 A |
| Мост U-прерывание UINT1 stan. | |
| UINT1 защита от короткого замыкания | Да |
Программирование
| Программирование IEC 61131 | Да |
| Мультипрограммирование | Да |
| Энергонезависимые переменные | Да |
CPU
| Отклонение во времени | +/- 10 с/день |
| RAM | 128 МБ |
| Общий объем памяти пользователя | 4 МБ |
| Память пользователя NV Раздел FS | 382 kB |
Съемные носители информации
| Подключаемая память | SD-карта |
Интерфейс SafetyNET p
| Тип разъема Safetynet i/f | RJ45 |
| Скорость передачи данных Safetynet | 100 МБит/с |
| Настройка SafetyNet trans.скорость | Автоматический |
| SafetyNET p Время цикла | 2 ... 60 000 мс |
Интерфейс PROFINET
| Устанавливаемый транс.скорость PROFINET | 100 МБит/с |
| Транс. настройка скорости PROFINET | Автоматический |
| Сертификация PROFINET | PNO |
| Идентификатор производителя PROFINET | 092Fh |
| Тип разъема PROFINET i/f | RJ45 |
| Тип PROFINET | Ведомый |
| Время цикла PROFINET IO DEVICE | 4 ... 512 мс |
Modbus/TCP
| Время цикла MODBUS | 2 ... 2 000 000 м |
Адаптер EtherNet/IP
| Время цикла EtherNet/IP | 4...655 000 мс |
| Файл EDS EtherNet/IP | 00B5000C00010100.эдс |
| Тип устройства EtherNet/IP | Адаптер |
| Поддерживается EtherNet/IP RPI | 4...655 000 мс |
Необработанный UDP
| Время цикла RAW UDP | 2 ... 2 000 000 мс |
Экологические данные
| App. стандарт площадки1 железная дорога | EN 50125-3 |
| Приложение. участок до стандартной1 железной дороги | Площадь трассы (1м - 3м) |
| App. стандарт объекта2 железная дорога | EN 61373 |
| Приложение. участок по стандарту2 железная дорога | Категория 1, класс A + B |
| Климатическая пригодность по ... | EN 50125-1 EN 60068-2-2 EN 60068-2-1 EN 50155 EN 60068-2-14 EN 50125-3 |
| Стандарт температуры окружающей среды | EN 50155 |
| Температура окружающей среды | -40 - 70 °C |
| Стандарт 2 для температуры окружающей среды. | EN 50125-1 |
| Температура окружающей среды. стандарту 2 | -40 ... +70 °C |
| Стандарт 3 для температуры окружающей среды. | EN 50125-3 |
| Температура окружающей среды. к стандарту 3 | -40 ... +70 °C |
| Стандарт климатической пригодности | EN 60068-2-78 |
| Номинальная влажность | |
| Конденсация | Кратко EN 50155 |
| Пермь. рабочая высота ASL | 2000 м |
| ЭМС в соответствии со стандартом ... | EN 50121-4 EN 50121-3-2 EN 61000-6-2 EN 61000-6-4 |
| Широкополосный шум в соответствии с | EN 50125-3 |
| Стандарт1 b/band шум, рельс | EN 61373 |
| Частота. широкополосный шум, рельс | 5 ... 150 Гц |
| Ускорение. широкополосный шум, рельс | |
| Ускорение широкополосный шум | |
| Зазор & ползучесть. на | EN 50124-1 |
| Категория перенапряжения | OV2 |
| Степень загрязнения прозрачная.&ползучесть. | PD2 |
| Тип защиты стандарт | EN 60529 |
| Тип защиты, монтаж | |
| Тип защиты, корпус |
Разделение потенциалов
| Потенциальная изоляция 1 между | Периферия и питание модуля |
| Тип потенциальной изоляции 1 | Функциональная изоляция |
| Потенциальная изоляция 2 между | Периферийное питание & система V. |
| Тип потенциальной изоляции 2 | Функциональная изоляция |
Механические данные
| Материал корпуса нижняя часть | ПК |
| Клемма подключения | Винтовая клемма Пружинная клемма |
| Стиль клемм | подключаемый |
| Flex. конд. с/с AWG информация | 24 - 12 AWг |
| Размер по высоте | 125.6 мм |
| Размер по ширине | 130 мм |
| Размер глубины | 83.7 мм |
| Вес нетто | 350 г |
| Вес брутто | 415 г |
Окружающая среда
| Соответствие стандарту REACh | содержит мин. 1 Вещество SVHC |
| Классификация WEEE (08/2018) | 5 устройств (размер подачи < 50 см) |
Коммерческие данные
| Код гармонизированной системы | 85371091 |
| UNSPSC 25 | 39122331 |
| EAN-код | 4046548067743 |
| Версия ECLASS | ЭКЛАСС-13 |
| Справочная характеристика ECLASS | 27242208 |
| Версия ETIM | ETIM-9.0 |
| Референтная группа ETIM | EG000024 |
| Справочная характеристика ETIM | EC001423 |
| Объем | 1.456 дм3 |
