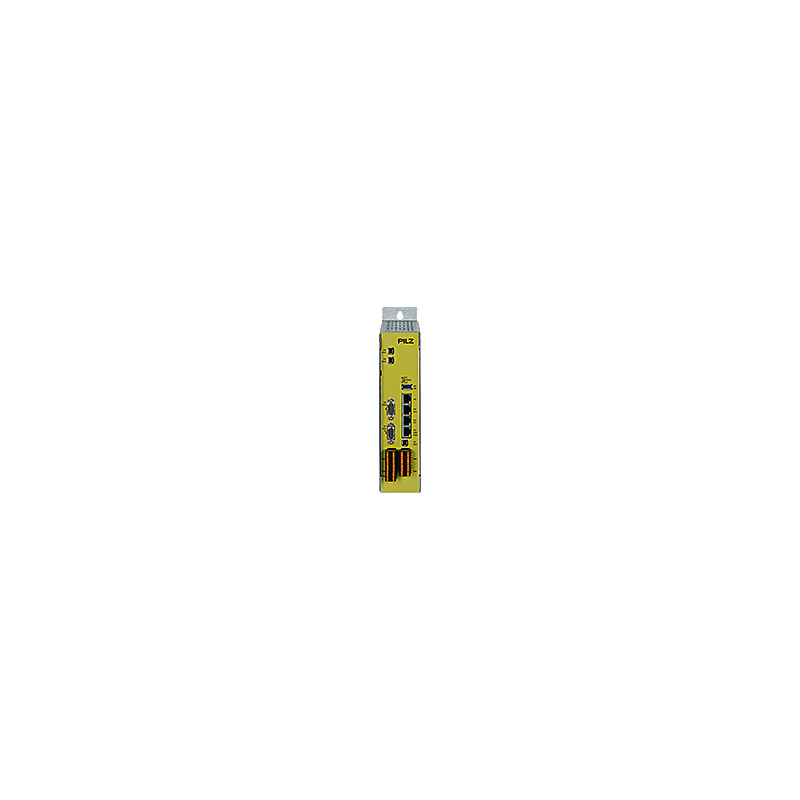

PMCprimo MC - на базе контроллера PMCprimo MC.C/16DIDO/4
Артикул 680082
- Вес1,36 кг
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Утверждение CEUKCAВнесен в список cULus
Назначение U1 поставка
Напряжение питания (В) 24 V
Тип напряжения питания U1 ПОСТОЯННЫЙ ТОК
Память для приложений 256 МБ
Тактовая частота процессора 1.3 ГГц
EAN-13 · GTIN
Описание производителя
Система управления движением в корпусе; Стандарт системы шин: EtherCAT, CANopen, Profibus; Связь: EtherNet, USB; Аппаратное обеспечение: CPU 1,3 ГГц, 3 входа для энкодеров, 16 цифровых входов, 16 цифровых выходов; Программное обеспечение: IEC 61131-3 -программирование.
Технические данные 680082
Общие данные
| Утверждение | CE UKCA Внесен в список cULus |
Технические данные
Электрические данные
| Назначение U1 | поставка |
| Напряжение питания (В) | 24 V |
| Тип напряжения питания U1 | ПОСТОЯННЫЙ ТОК |
ПРОЦЕССОР
| Память для приложений | 256 МБ |
| Тактовая частота процессора | 1.3 ГГц |
| RAM | 512 МБ |
Вход абсолютного энкодера
| Нет. входов абсолютный энкодер | 3 |
| Подключение (абсолютный энкодер) | Разъем Mini-IO., 8-контактный |
| Напряжение питания для ABS | 10 ... 30 В ПОСТОЯННОГО ТОКА |
| Сигнальный тактовый выход ABS | Дифференциальный сигнал (RS 422) |
| Входные сигнальные данные ABS | Дифференциальный сигнал (RS 422) |
| Пот. абсолютная изоляция&система | Да |
Входной инкрементный энкодер
| Количество инкрементных энкодеров | 2 - 3 |
| Подключение (инкрементный энкодер) | 8-контактный гнездовой разъем Mini-IO |
| Напряжение питания для инкр. | 10 ... 30 В ПОСТОЯННОГО ТОКА 4.75 ... 5.25 В ПОСТОЯННОГО ТОКА |
| Фаза поз. диф.знак. inc.enc. | 90° ±30° |
Эмуляция кодировщика
| Макс. эмуляция джиттер-энкодера | 1000 инкр./s |
Входы
| Количество входов | 16 |
| Уровень сигнала на входе 0 | -3 - +5 В ПОСТОЯННОГО ТОКА |
| Вход U в соответствии с EN 61131-2 Тип 1 | 24 В ПОСТОЯННОГО ТОКА |
| Вход потенциальной изоляции | Да |
Полупроводниковые выходы
| Допуск ext. вольт. ПОСТОЯННЫЙ ТОК S/C | -15 %/+20 % |
| Pot. изоляция. Выход S/C | Да |
| Защита выхода S/C от короткого замыкания | Да |
| Пермь. нагрузка 1полюс выход | Резистивный Индуктивный Емкостной |
Интерфейс PROFIBUS-DP
| Тип Profibus | Ведомый |
| Пермь. PROFIB. статистика. адреса | 0 ... 126d |
| Установка адреса станции PROFIBUS. | Программное обеспечение |
| Тип разъема Profibus inter. | 9-контактный разъем D-Sub |
| Название Протокол PROFIBUS | DPV0 |
| Режимы работы PROFIBUS | Автобод |
| Имя описание файл profib | Pilz0DCC.gsd |
| Идентификатор производителя PROFIBUS | 0DCCh |
Ethernet-интерфейс
| IP-адрес Ethernet. заводская установка | 192.168.0.11 |
| Тип разъема ETHERNET int. | RJ45 |
| Скорость передачи данных Ethernet | 1 Гбит/с |
Интерфейс CANopen
| Количество интерфейсов CANopen | 3 4 |
| Тип CANopen | Ведущий Ведомый |
| Время цикла размыкания | 1 мс, 2 мс, 4 мс |
| Время передачи Canopen | 500 кБит/с 250 кБит/с 1000 кБит/с |
| Пот. Изоляция CAN и системы | да |
| Количество интерфейсов Ethernet | 1 |
Интерфейс EtherNet/IP
| Пот. изоляция. EtherNet & система | Да |
Интерфейс Ethercat
| Тип разъема Ethercat int. | RJ45 |
| Скорость передачи данных Ethercat | 100 МБит/с |
| Пот. изоляция EtherCAT&система | Да |
Экологические данные
| Климатическая пригодность ... | EN 60068-2-2 EN 60068-2-1 EN 60068-2-78 EN 60068-2-14 |
| Стандарт температуры окружающей среды | EN 60068-2-14 |
| Температура окружающей среды | 0 - 40 °C |
| Стандарт температуры хранения | EN 60068-2-1/-2 |
| Стандарт климатической пригодности | EN 60068-2-78 |
| Номинальная влажность | 93 % r. h. при 40 °C |
| Конденсация | Не допускается |
| Пермь. рабочая высота ASL | 2000 м |
| ЭМС в соответствии со стандартом ... | EN 61131-2 |
| Вибрация в соответствии со стандартом ... | EN 60068-2-6 |
| Acc. ударная нагрузка в соответствии со стандартом1 | 150 м/с² |
| Тип охлаждения | Встроенный вентилятор |
| Зазор & расстояние ползучести. по | EN 61131-2 |
| Категория перенапряжения | II |
| Степень загрязнения чистая.&ползучесть. | 2 |
| Тип защиты стандарт | EN 60529 |
| Тип защиты, монтаж | |
| Вид защиты, корпус | |
| Тип защиты клемм |
Разделение потенциалов
| Потенциальная изоляция 1 между | Поворотный энкодер&напряжение системы |
| Тип потенциальной изоляции 1 | Основная изоляция |
| Потенциальная изоляция 2 между | Ethernet и системное напряжение |
| Тип потенциальной изоляции 2 | Основная изоляция |
| Потенциальная изоляция 3 между | EtherCAT и системное напряжение |
| Тип потенциальной изоляции 3 | Базовая изоляция |
| Потенциальная изоляция 4 между | Выход SC и напряжение системы |
| Тип потенциальной изоляции 4 | Основная изоляция |
| Потенциальная изоляция 5 между | Входное и системное напряжение |
| Тип потенциальной изоляции 5 | Основная изоляция |
| Потенциальная изоляция 6 между | CANopen и системным напряжением |
| Тип потенциальной изоляции 6 | Основная изоляция |
Механические данные
| Монтажное положение | вертикальный |
| Материал корпуса | Горячеоцинкованный металл |
| Материал корпуса Передняя панель | Горячеоцинкованный металл |
| Материал корпуса верхняя часть | Полиэфирная пленка |
| Стиль клемм | вставной |
| Размер высоты | 270.6 мм |
| Размер по ширине | 60 мм |
| Размер глубины | 183 мм |
| Вес нетто | 1360 г |
| Вес брутто | 2260 г |
Окружающая среда
| Соответствие стандарту REACh | содержит мин. 1 Вещество SVHC |
| Классификация WEEE (08/2018) | 5 устройств (размер подачи < 50 см) |
Коммерческие данные
| Код гармонизированной системы | 85371091 |
| UNSPSC 25 | 39122331 |
| EAN-код | 4046548084832 |
| версия ECLASS | ЭКЛАСС-13 |
| Справочная характеристика ECLASS | 27242090 |
| Версия ETIM | ETIM-9.0 |
| Справочная группа ETIM | EG000024 |
| Справочная характеристика ETIM | EC002584 |
| Объем | 0 дм3 |
