PMCprimo C PMCprimo C2.0/C/C/3
Артикул 680181
- Вес200 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Одобрение CEUKCA
Диапазон применения Стандарт
Назначение U1 питание
Напряжение питания (В) 24 V
Тип напряжения питания U1 ПОСТОЯННЫЙ ТОК
Допустимые нагрузки РезистивныйИндуктивныйЕмкостной
EAN-13 · GTIN
Описание производителя

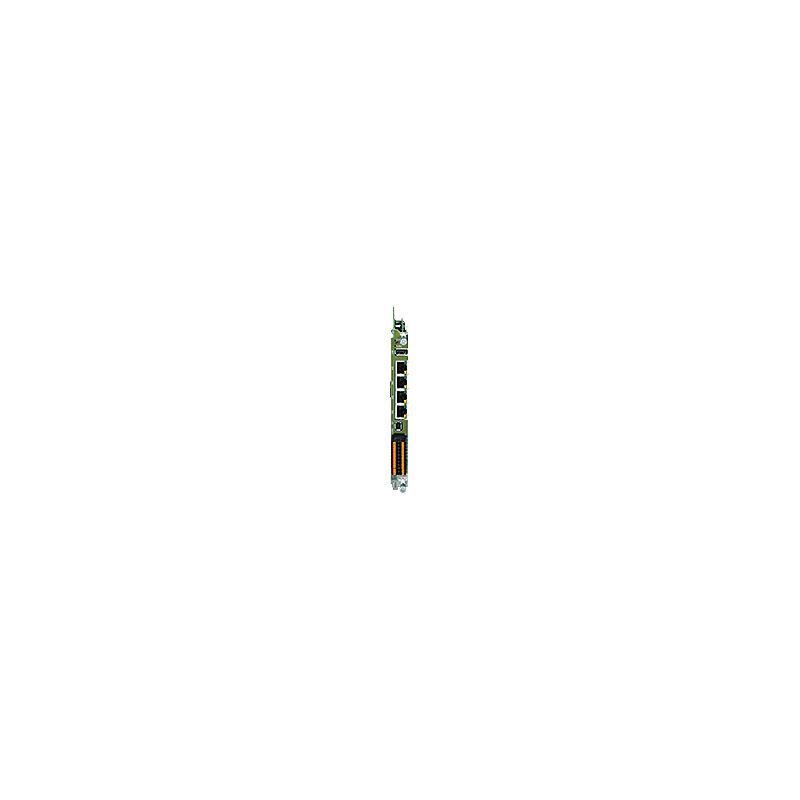

Плата Primo-motion-контроллера для сервоприводов серии PMCprotego D 01-72; аппаратная опция: CPU 1,3 ГГц, конфигурируемый CANopen/Profibus; Программное обеспечение - опция: Расчет динамической кривой.
Технические данные 680181
Общие данные
| Одобрение | CE UKCA |
| Диапазон применения | Стандарт |
Технические данные
Электрические данные
| Назначение U1 | питание |
| Напряжение питания (В) | 24 V |
| Тип напряжения питания U1 | ПОСТОЯННЫЙ ТОК |
| Допустимые нагрузки | Резистивный Индуктивный Емкостной |
ПРОЦЕССОР
| Память для приложений | 512 МБ |
| Тактовая частота процессора | 1.3 ГГц |
| ОПЕРАТИВНАЯ ПАМЯТЬ | 512 МБ |
Вход для датчика абсолютного отсчета
| Нет. Количество входов абсолютного энкодера | 1 |
| Подключение (абсолютный энкодер) | Разъем Mini-IO., 8-контактный |
| Напряжение питания для ABS | 10 ... 30 В ПОСТОЯННОГО ТОКА |
| Сигнальный тактовый выход ABS | Дифференциальный сигнал (RS 422) |
| Ввод сигнальных данных ABS | Дифференциальный сигнал (RS 422) |
| Пот. абсолютная изоляция&система | Да |
Входной инкрементальный энкодер
| Количество инкрементных датчиков | 1 |
| Подключение (инкрементный энкодер) | 8-контактный гнездовой разъем Mini-IO |
| Напряжение питания для инкр. | 10 ... 30 В ПОСТОЯННОГО ТОКА 4.75 ... 5.25 В ПОСТОЯННОГО ТОКА |
| Фаза поз. дифф.знак. вкл.enc. | 90° ±30° |
Входы
| Количество входов | 8 |
| Уровень сигнала на входе при 0 | -3 - +5 В ПОСТОЯННОГО ТОКА |
| Вход U согласно EN 61131-2 Тип 1 | 24 В ПОСТОЯННОГО ТОКА |
| Вход потенциальной изоляции | Да |
Полупроводниковые выходы
| Допуск вне. вольт. П/С ПОСТОЯННОГО ТОКА | -15 %/+20 % |
| Пот. изоляция. Выход S/C | Да |
| Защита от короткого замыкания выхода S/C | Да |
Интерфейс PROFIBUS-DP
| Тип Profibus | Ведомый |
| Пермь. PROFIB. статн. адреса | 0 ... 126d |
| Установка адреса станции PROFIBUS. | Программное обеспечение |
| Тип разъема Profibus inter. | RJ45 |
| Название Протокол PROFIBUS | DPV0 |
| Режимы работы PROFIBUS | AutoBaud |
| Имя описание файл profib | Pilz0DCC.gsd |
| Идентификатор производителя PROFIBUS | 0DCCh |
Интерфейс Ethernet
| IP-адрес Ethernet. заводская установка | 192.168.0.11 |
| Тип разъема ETHERNET int. | RJ45 |
| Скорость передачи данных Ethernet | 1 Гбит/с |
Интерфейс CANopen
| Количество интерфейсов CANopen | 1 2 |
| Тип CANopen | Мастер Ведомый |
| Время цикла открывания банки | 1 мс, 2 мс, 4 мс |
| Время передачи данных в открытом состоянии | 500 кБит/с 250 кБит/с 1000 кБит/с |
| Пот. изоляция CAN и системы | да |
| Количество интерфейсов Ethernet | 1 |
Интерфейс EtherNet/IP
| Пот. isol. EtherNet & система | Да |
Интерфейс Ethercat
| Тип разъема Ethercat int. | RJ45 |
| Скорость передачи данных Ethercat | 100 МБит/с |
| Пот. изоляция EtherCAT&система | Да |
Экологические данные
| Климатическая пригодность ... | EN 60068-2-2 EN 60068-2-1 EN 60068-2-78 EN 60068-2-14 |
| Стандарт температуры окружающей среды | EN 60068-2-14 |
| Температура окружающей среды | 0 - 40 °C |
| Стандарт температуры хранения | EN 60068-2-1/-2 |
| Стандарт климатической пригодности | EN 60068-2-78 |
| Номинальная влажность | 93 % r. h. при 40 °C |
| Допускается конденсация влаги? | Не допускается |
| Разрешение. рабочая высота ASL | 2000 м |
| ЭМС в соответствии со стандартом ... | EN 61131-2 |
| Вибрация по стандарту ... | EN 60068-2-6 |
| Acc. шок до стандарта1 | 150 м/с² |
| Тип охлаждения | Встроенный вентилятор |
| Зазор & расстояние между отверстиями. к | EN 61131-2 |
| Категория перенапряжения | II |
| Степень загрязнения свободная.&ползучесть. | 2 |
| Тип защиты стандартный | EN 60529 |
| Тип защиты, монтаж | |
| Тип защиты, корпус | |
| Тип защиты клемм |
Разделение потенциалов
| Потенциальная изоляция 1 между | Поворотный энкодер&напряжение системы |
| Тип потенциальной изоляции 1 | Базовая изоляция |
| Потенциальная изоляция 2 между | Напряжение сети и системы |
| Тип потенциальной изоляции 2 | Базовая изоляция |
| Потенциальная изоляция 3 между | EtherCAT и системное напряжение |
| Тип потенциальной изоляции 3 | Базовая изоляция |
| Потенциальная изоляция 4 между | Выход SC и системное напряжение |
| Тип потенциальной изоляции 4 | Базовая изоляция |
| Потенциальная изоляция 5 между | Входное и системное напряжение |
| Тип потенциальной изоляции 5 | Основная изоляция |
| Потенциальная изоляция 6 между | CANopen и системное напряжение |
| Тип потенциальной изоляции 6 | Основная изоляция |
Механические данные
| Материал корпуса Передняя панель | Сталь 1.4016 |
| Материал корпуса верхняя часть | Полиэфирная пленка |
| Тип клемм | подключаемый |
| Размер по высоте | 173 мм |
| Размер по ширине | 18.5 мм |
| Размер глубины | 97 мм |
| Вес нетто | 200 г |
| Полная масса | 300 г |
Окружающая среда
| Соответствие стандарту REACh | содержит мин. 1 Вещества SVHC |
| Классификация WEEE (08/2018) | 5 устройств (размер подачи < 50 см) |
Коммерческие данные
| Код гармонизированной системы | 85371091 |
| UNSPSC 25 | 39122331 |
| EAN-Code | 4046548091106 |
| Версия ECLASS | ЭКЛАСС-13 |
| ECLASS Reference Feature | 27242003 |
| Версия ETIM | ЭТИМ-9.0 |
| Эталонная группа ETIM | EG000024 |
| Эталонная характеристика ETIM | EC000236 |
| Объем | 1.784 дм3 |
