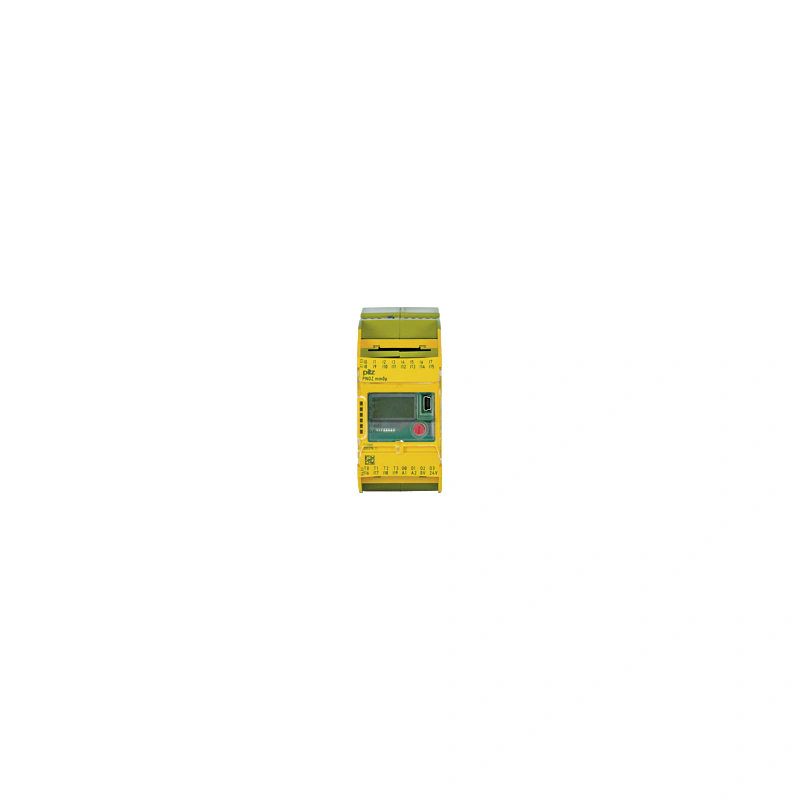

PNOZmulti Mini - базовые блоки PNOZ mm0p 24VDC
Артикул 772000
- Вес226 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Одобрение CEUKCAвключено в список cULusKCCKOSHATÜVEAC (Евразийский)
Назначение U1 Питание системы
Напряжение питания (В) 24 V
Тип напряжения питания U1 ПОСТОЯННЫЙ ТОК
Потребляемая мощность DC 35 W
Назначение U2 Питание выходов SC
EAN-13 · GTIN
Описание производителя
Конфигурируемые безопасные компактные контроллеры PNOZmulti Мини базовый блок, не расширяемый, 20 безопасных цифровых входов, 4 безопасных полупроводниковых выхода. Внимание! Это снятая с производства статья. Пожалуйста, свяжитесь с вашим контактным лицом Pilz для поиска подходящей альтернативы / преемника.
Технические данные 772000
Общие данные
| Одобрение | CE UKCA включено в список cULus KCC KOSHA TÜV EAC (Евразийский) |
Технические данные
Электрические данные
| Назначение U1 | Питание системы |
| Напряжение питания (В) | 24 V |
| Тип напряжения питания U1 | ПОСТОЯННЫЙ ТОК |
| Потребляемая мощность DC | 35 W |
| Назначение U2 | Питание выходов SC |
| Напряжение питания 2 (В) | 24 V |
| Тип напряжения питания U2 | DC |
| Допуск U2 |
Конфигурируемые входы/выходы
| Количество конфигурируемых входов/выходов | 8 |
| Galv. изол. конфигурация. ВХОДЫ/ВЫХОДЫ | Нет |
| Уровень сигнала на входе при 1 | 15 ... 30 В ПОСТОЯННОГО ТОКА |
| Уровень сигнала на входе при 0 | -3 ... +5 В ПОСТОЯННОГО ТОКА |
| Короткое замыкание. prot. п/безопасный с/к O | Да |
| Напряжение при 1 н/безопасном S/C O | UB - 2 В при 0.1 A |
Входы
| Количество цифровых входов | 12 |
| Уровень сигнала на входе при 0 | -3 - +5 В ПОСТОЯННОГО ТОКА |
| Вход U в соответствии с EN 61131-2 Тип 1 | 24 В DC |
| Вход потенциальной изоляции | Нет |
Полупроводниковые выходы
| Количество полуконд. выходы | 4 |
| Потенциальная изоляция с/с O | Да |
| Защита от короткого замыкания выхода S/C | Да |
Выходы тестовых часов
| Количество выходов тестовых импульсов | 4 |
Экологические данные
| Стандарт температуры окружающей среды | EN 60068-2-14 |
| Температура окружающей среды | 0 - 60 °C |
| Стандарт температуры хранения | EN 60068-2-1/-2 |
| Стандарт климатической пригодности | EN 60068-2-30 EN 60068-2-78 |
| Номинальная влажность | 93 % r. h. при 40 °C |
| Конденсация | Не допускается |
| Разрешено. рабочая высота ASL | 2000 м |
| ЭМС в соответствии со стандартом ... | EN 61131-2 |
| Вибрация в соответствии со стандартом ... | EN 60068-2-6 |
| Acc. ударопрочность по стандарту1 | 15г |
| Зазор & расстояние между выводами. по адресу | EN 61131-2 |
| Категория перенапряжения | II |
| Степень загрязнения.&ползучесть. | 2 |
| Стандарт на тип защиты | EN 60529 |
| Тип защиты, монтаж | |
| Вид защиты, корпус | |
| Тип защиты клемм |
Разделение потенциалов
| Потенциальная изоляция 1 между | Выход SC и напряжение системы |
| Тип потенциальной изоляции 1 | Основная изоляция |
Механические данные
| Монтажное положение | горизонтально на верхней шляпной рейке |
| Размеры на DIN-рейку | 35 x 7.5 EN 50022 |
| Материал корпуса нижняя часть | ПК |
| Материал корпуса Передняя панель | PC |
| Материал корпуса верхняя часть | ПК |
| Клемма подключения | Винтовая клемма Пружинная клемма |
| Flex. cond. с/с AWG информация | 24 - 12 AWг |
| Размер по высоте | 100 мм |
| Размер по ширине | 45 мм |
| Размер глубины | 120 мм |
| Вес нетто | 226 г |
| Вес брутто | 244 г |
Окружающая среда
| Директива RoHS | 2011/65/EU 2015/863/EU |
| Соответствие RoHS | да |
| Исключения RoHS | да |
| RoHS кроме.s acc. прямо. | 7a 7c I |
| Соответствие стандарту REACh | содержит мин. 1 SVHC-вещество |
| Вещества, входящие в состав REACh | Свинец Оксид свинца |
| %-часть загрязняющего вещества | > 0,1 |
| CAS Нет. | 7439-92-1 1317-36-8 |
| Классификация WEEE (08/2018) | 5 устройств (размер подачи < 50 см) |
| Доступен вход SCIP | 0 |
Коммерческие данные
| Код гармонизированной системы | 85371091 |
| UNSPSC 25 | 39122331 |
| EAN-код | 4046548057607 |
| Версия ECLASS | ЭКЛАСС-13 |
| ECLASS Справочная характеристика | 27242207 |
| Версия ETIM | ЭТИМ-9.0 |
| Справочная группа ETIM | EG000024 |
| Эталонная характеристика ETIM | EC000236 |
| Объем | 0.634 дм3 |
