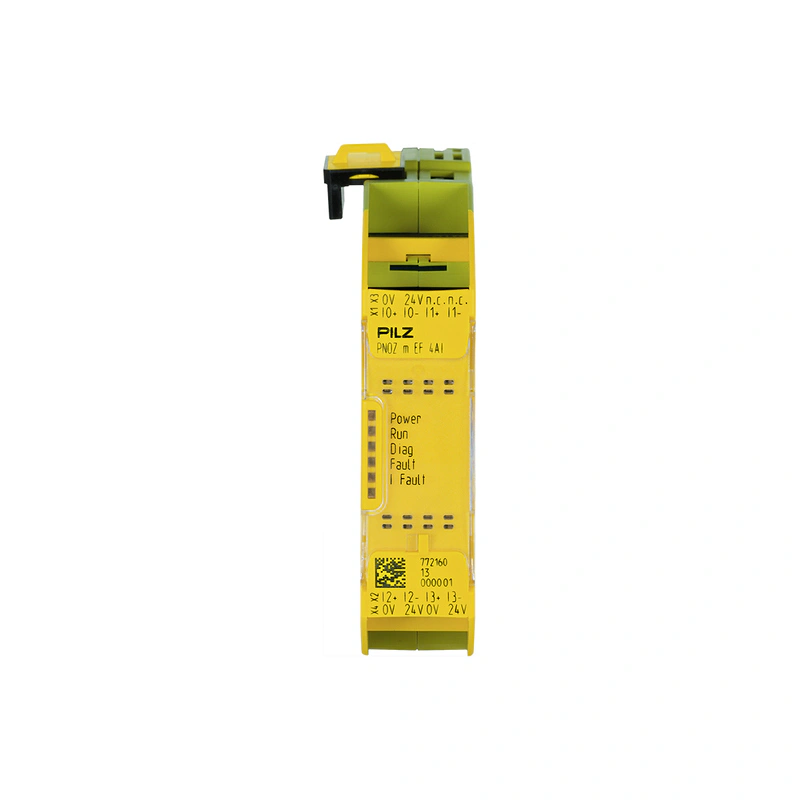

PNOZmulti 2 - безопасные модули ввода/вывода PNOZ m EF 4AI
Артикул 772160
- Вес108 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Одобрение CEUKCAЗанесено в список cULusKOSHATÜVEAC (Евразийский)
Диапазон применения Failsafe
Назначение U2 Оценка датчика питания
Напряжение питания 2 (В) 24 V
Тип напряжения питания U2 ПОСТОЯННЫЙ ТОК
Потенциальная изоляция U2 Да
EAN-13 · GTIN
Описание производителя
Конфигурируемые безопасные малые контроллеры PNOZmulti 2, модуль расширения, 4 безопасных аналоговых входа, 4..20 мА.
Технические данные 772160
Общие данные
| Одобрение | CE UKCA Занесено в список cULus KOSHA TÜV EAC (Евразийский) |
| Диапазон применения | Failsafe |
Технические данные
Электрические данные
| Назначение U2 | Оценка датчика питания |
| Напряжение питания 2 (В) | 24 V |
| Тип напряжения питания U2 | ПОСТОЯННЫЙ ТОК |
| Допуск U2 | |
| Потенциальная изоляция U2 | Да |
| Назначение UINT1 | Питание модуля |
| Источник внутреннего напряжения | Через базовый блок |
| Тип напряжения UINT1 | ПОСТОЯННЫЙ ТОК |
Аналоговые входы
| Количество аналоговых входов | 4 |
| Тип аналоговых входов | Ток |
| Тип сигнала аналогового входа 2 | Дифференциальный вход |
| Аналоговый вход Диапазон сигналов 2 | 4.. 20 мА |
| Тип аналогового входного сигнала 3 | Дифференциальный вход |
| Аналоговый вход Диапазон сигналов 3 | 0 .. 25 мА |
| Тип входного фильтра | RC-фильтр 1-й порядок |
| Res. аналоговый. Измерение I/p | 16 бит (15 бит + Vorzeichen) |
| R аналоговый ток i/p+thresh.V | 156 Ом + ок. 1.Порог 6 В |
| Монотонность без кодов ошибок | да |
| Формат аналоговых входных данных | Поплавок |
| Метод преобразования аналоговый i/p | Последовательная аппроксимация |
| Потенциальная изоляция. Аналоговый вход | Да |
Экологические данные
| Стандарт температуры окружающей среды | EN 60068-2-14 |
| Температура окружающей среды | 0 - 60 °C |
| Стандарт температуры хранения | EN 60068-2-1/-2 |
| Стандарт климатической пригодности | EN 60068-2-30 EN 60068-2-78 |
| Конденсация | Не допускается |
| Пермь. рабочая высота ASL | 2000 м |
| ЭМС в соответствии со стандартом ... | EN 61131-2 |
| Вибрация в соответствии со стандартом ... | EN 60068-2-6 |
| Acc. ударная нагрузка в соответствии со стандартом1 | 15г |
| Зазор & расстояние между отверстиями. на | EN 61131-2 |
| Категория перенапряжения | II |
| Степень загрязнения чистая.&ползучесть. | 2 |
| Тип защиты стандарт | EN 60529 |
| Вид защиты, монтаж | |
| Вид защиты, корпус | |
| Тип защиты клемм |
Разделение потенциалов
| Потенциальная изоляция 1 между | Напряжение датчика и системы |
| Тип потенциальной изоляции 1 | Функциональная изоляция |
Механические данные
| Монтажное положение | горизонтально на верхней шляпной рейке |
| Размеры DIN-рейки | 35 x 7.5 EN 50022 |
| Материал корпуса нижняя часть | PC |
| Материал корпуса передняя панель | ПК |
| Материал корпуса верхняя часть | ПК |
| Соединительная клемма | Пружинная клемма Винтовая клемма |
| Стиль клемм | вставной |
| Flex. cond. с/с AWG информация | 24 - 12 AWг |
| Размер по высоте | 101.4 мм |
| Размер по ширине | 22.5 мм |
| Размер глубины | 120 мм |
| Вес нетто | 108 г |
| Вес брутто | 117 г |
Окружающая среда
| Директива RoHS | 2011/65/EU 2015/863/EU |
| Соответствие RoHS | да |
| Исключения RoHS | да |
| RoHS, кроме.с акк. прямой. | 7a |
| Соответствие REACh | содержит мин. 1 SVHC-вещество |
| Вещества, включенные в REACh | Свинец |
| %-ная часть загрязнителя | > 0,1 |
| CAS No. | 7439-92-1 |
| Классификация WEEE (08/2018) | 5 устройств (размер подачи < 50 см) |
| Доступна запись в SCIP | 0 |
Коммерческие данные
| Код гармонизированной системы | 85389091 |
| UNSPSC 25 | 39122331 |
| EAN-код | 4046548069624 |
| Версия ECLASS | ЭКЛАСС-13 |
| Справочная характеристика ECLASS | 27242201 |
| Версия ETIM | ЭТИМ-9.0 |
| Референтная группа ETIM | EG000024 |
| Эталонная характеристика ETIM | EC001420 |
| Объем | 0.366 дм3 |
